АСКЗП
Система контроля загазованности предназначена для дистанционного контроля технического состояния газопроводов
Description
Назначение

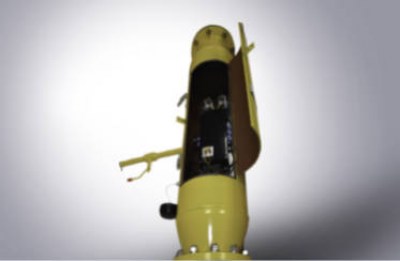

АСКЗП - это автономная система контроля загазованности переходов, выполненная на базе комплекса телеметрии АКТЕЛ-2, предназначенная для дистанционного контроля технического состояния газопроводов, находящихся под железнодорожным полотном, автомобильными дорогами, а также, оползневыми участками и водными преградами.
Благодаря автоматическому контролю загазованности методом непрерывного измерения концентрации природного газа (СН4) во внутренней полости вытяжной свечи футляра газопровода, система АСКЗП-АКТЕЛ оперативно информирует персонал о техническом состоянии переходов. В случае достижения предаварийного и аварийного порогов загазованности, система АСКЗП-АКТЕЛ в автоматическом режиме отправляет сигнал на диспетчерский пульт организации, отвечающей за эксплуатацию газопровода. При необходимости, сигнал может дублироваться на посты контроля железнодорожной компании.
Система АСКЗП-АКТЕЛ может применяться совместно с автоматизированной системой дистанционного управления запорной арматурой АСДУК.
Функциональные возможности

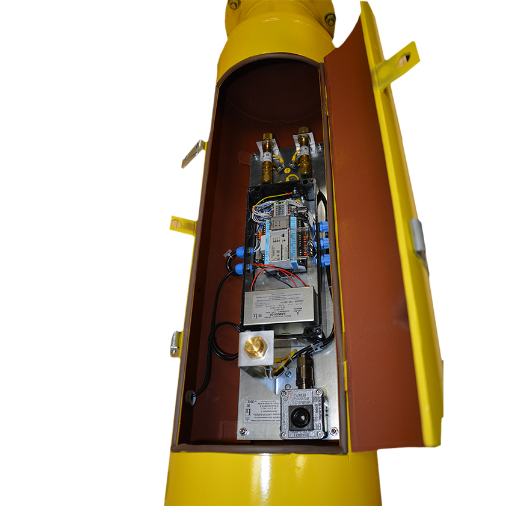

Измерительный комплекс АКТЕЛ системы АСКЗП, устанавливаемый на переходах во взрывоопасной зоне, поддерживает специальные режимы энергопотребления и рассчитан на полностью автономную работу без внешнего электропитания.
Встроенный многоразовый источник питания выполняется по литий-полимерной технологии (Li-Po) и оснащается платой защиты с функцией контроля заряда. При состоянии заряда аккумулятора менее 20% комплекс автоматически подает сигнал тревоги на пульт управления.
Передача данных ведется в режиме GPRS (основной) и CSD (резервный), кроме того поддерживаются две SIM-карты разных операторов связи, что обеспечивает дополнительную надёжность.
Встроенный многоразовый источник питания выполняется по литий-полимерной технологии (Li-Po) и оснащается платой защиты с функцией контроля заряда. При состоянии заряда аккумулятора менее 20% комплекс автоматически подает сигнал тревоги на пульт управления.
Передача данных ведется в режиме GPRS (основной) и CSD (резервный), кроме того поддерживаются две SIM-карты разных операторов связи, что обеспечивает дополнительную надёжность.
Технические характеристики
| Вид взрывозащиты | искробезопасная электрическая цепь |
| Степень защиты | IP66 |
| Номинальное напряжение | 3,6 В |
| Климатические условия эксплуатации | от минус 40 до +50°С |
| Относительная влажность воздуха при +25 °С |
80 % |
| Диапазон измерений | 0-100% НКПР |
| Предел основной погрешности (Δд) | ±(3 +0,02°С)% НКПР |
| Быстродействие по уровню Т90 | 20 с |
