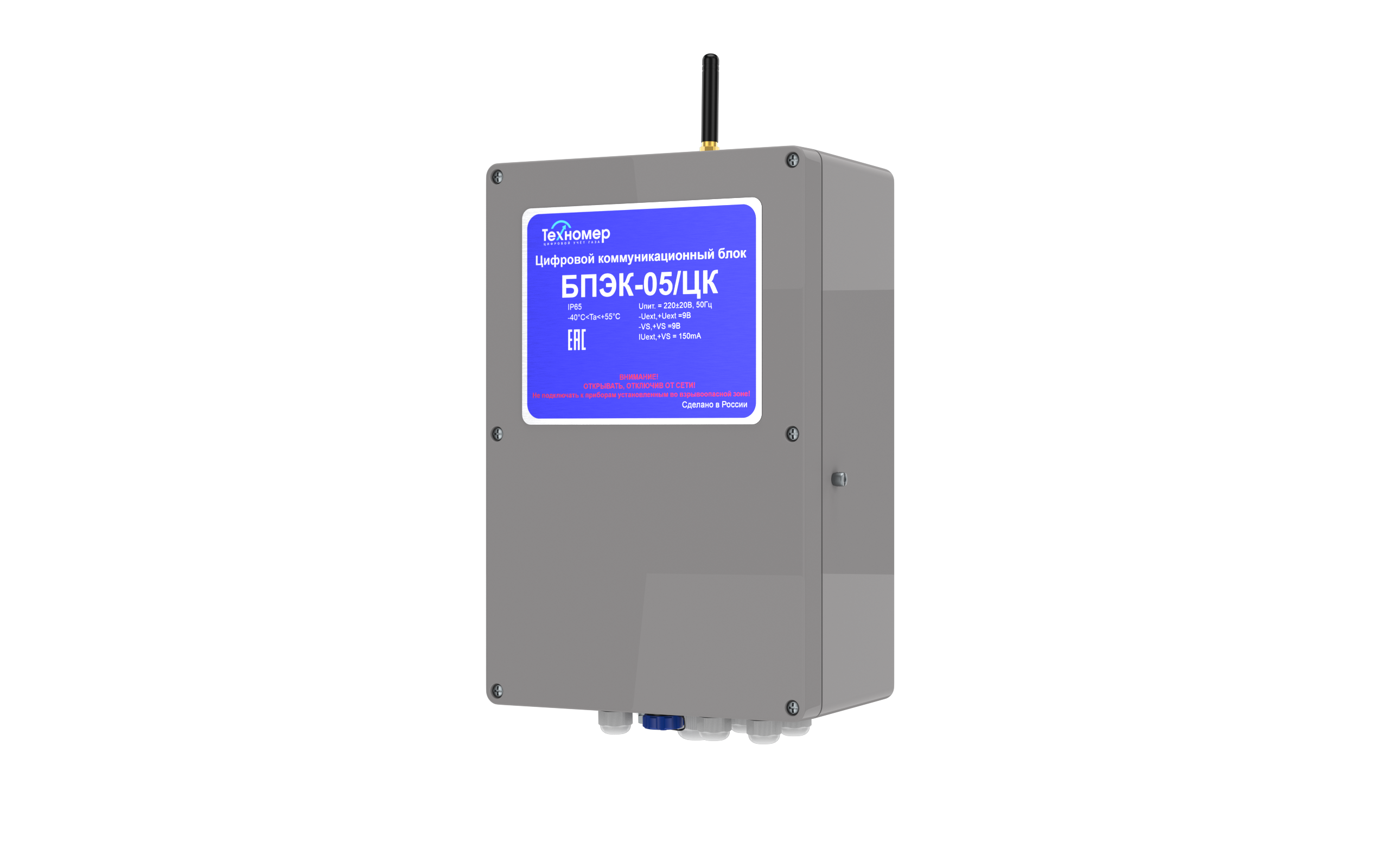

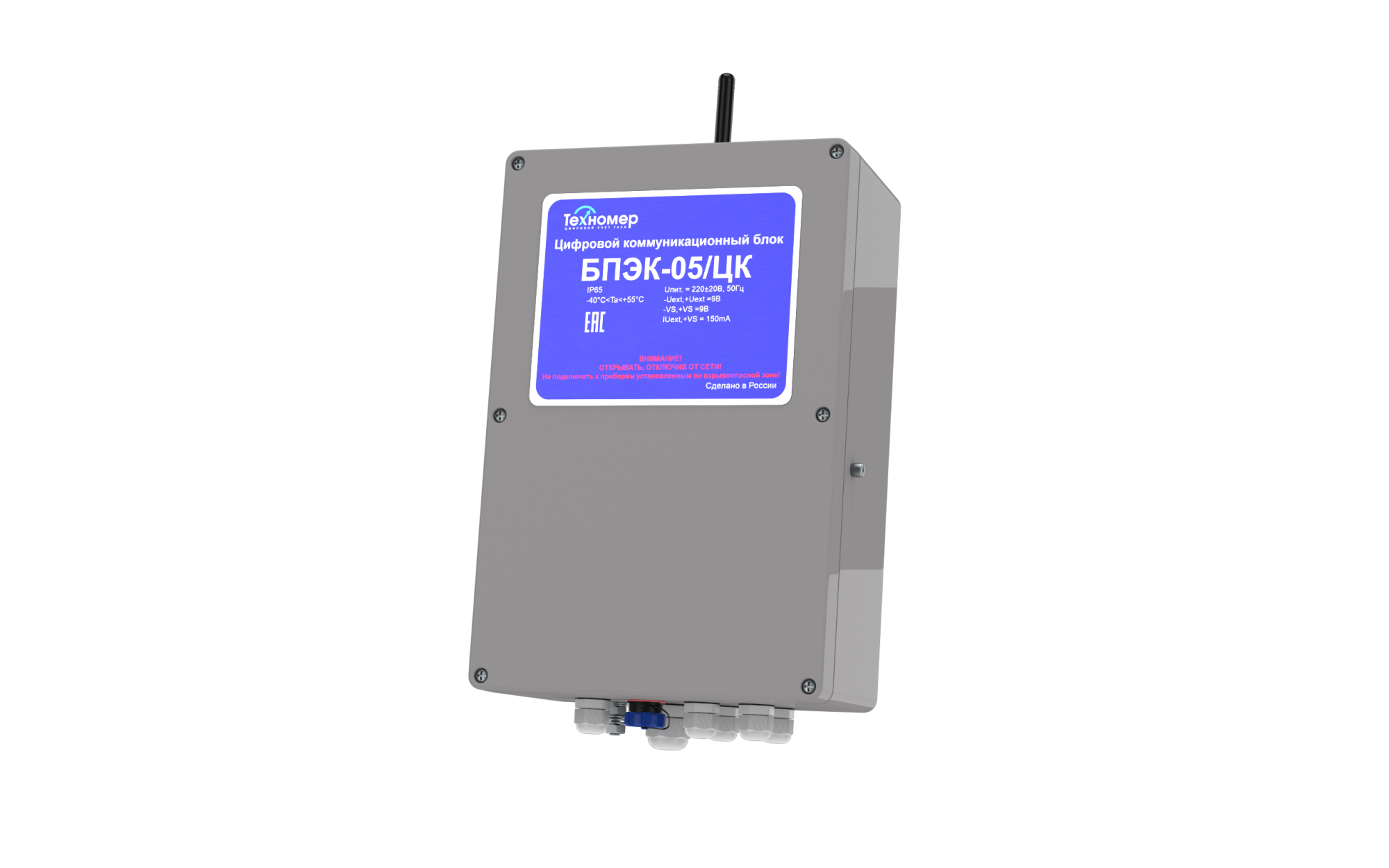

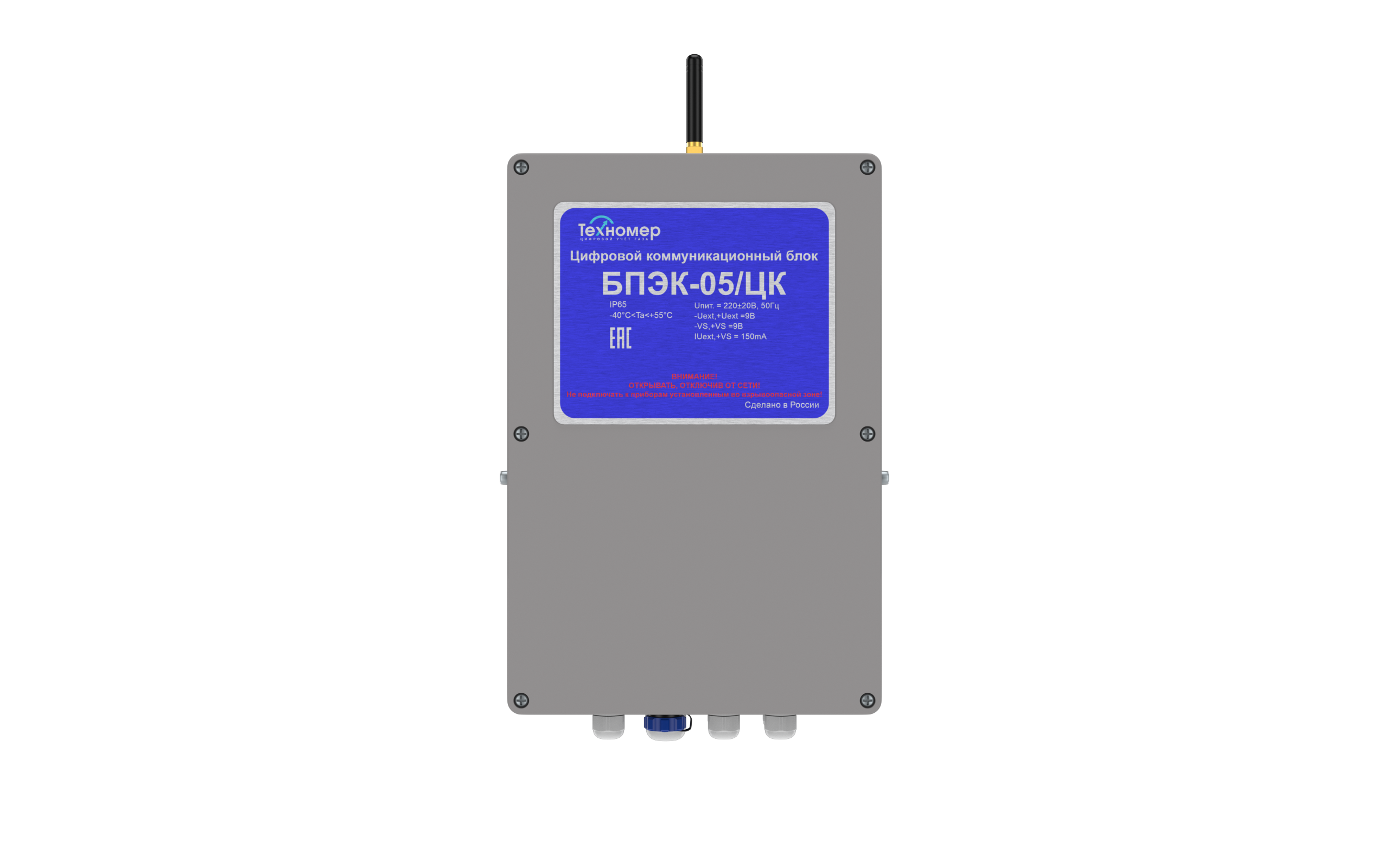

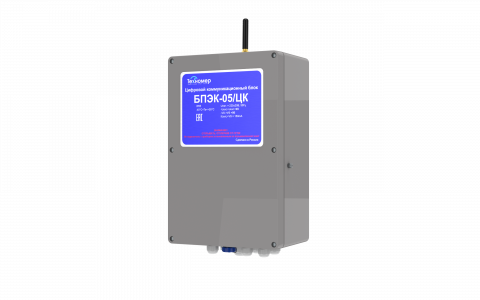

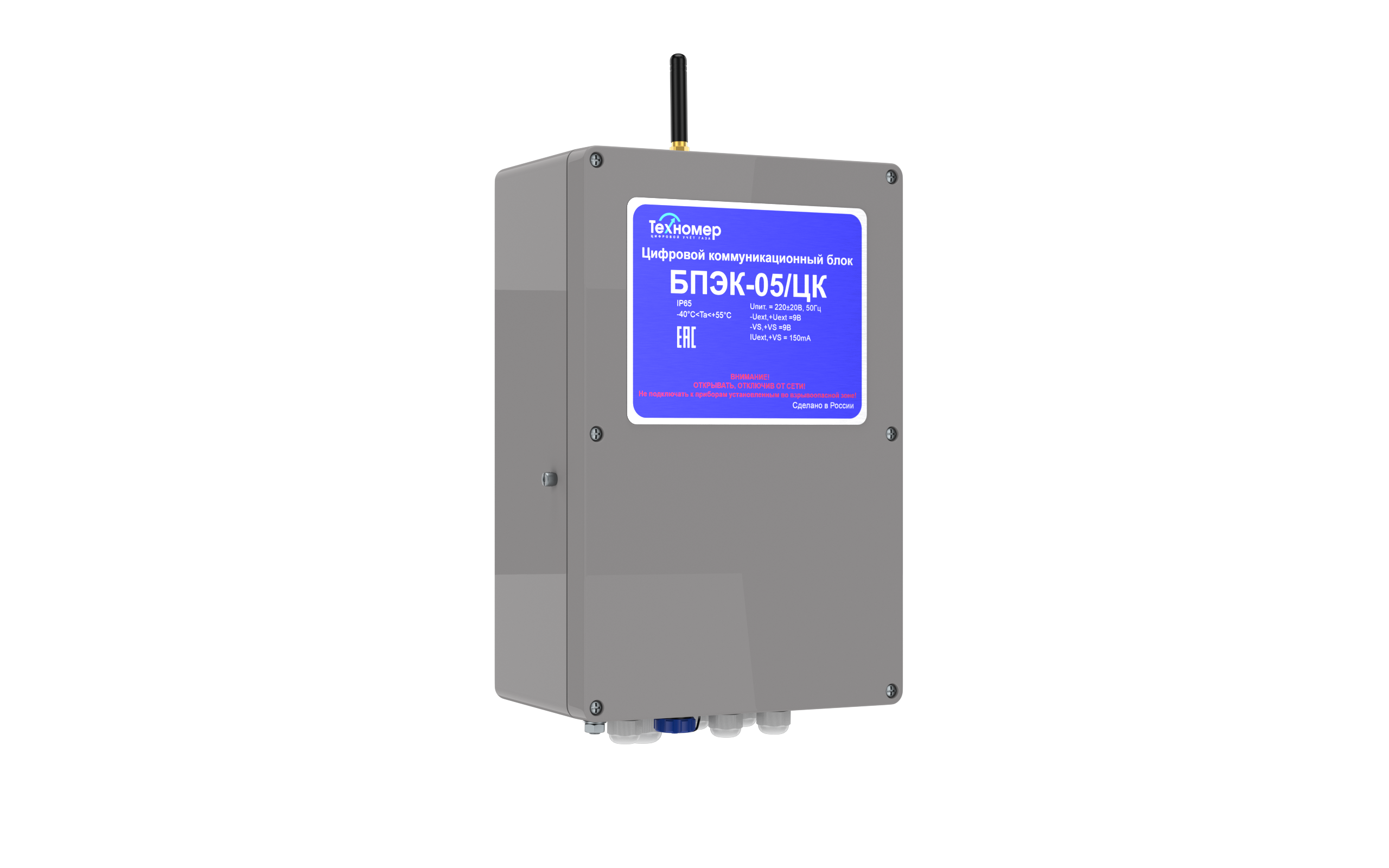

БПЭК-05/ЦК
Цифровой коммуникационный блок БПЭК-02/ЦК предназначен для передачи данных c корректоров на сервер сбора данных по сети сотовой связи GSM/GPRS
Description
Назначение
Цифровой коммуникационный блок БПЭК-05/ЦК предназначен для передачи данных с корректоров ЕК260, ЕК270, ЕК280, ЕК290, ТС220, ФЛОУГАЗ, ФЛОУГАЗ-Т, ULTRAMAG, БК, СПГ741, СПГ742, СПГ761,СПГ762, СПГ763, ИРВИС (РИ3, РИ4,РИ5, РИ7, РИА), Гобой-1М, Гобой-2М, Гобой-1 на сервер данных по сети сотовой связи GSM/GPRS.
Область применения
Автоматические системы сбора данных (АССД) с с электронных корректоров объёма газа серий ЕК, ТС, Флоугаз, Ultramag, БК, СПГ, Ирвис, Гобой
БПЭК-05/ЦК устанавливается вне взрывоопасной зоны.
Функциональные возможности
- Питание стабилизированным напряжением электронного корректора, установленного вне взрывоопасной зоны;
- Ретрансляция сигналов с цифрового коммуникационного интерфейса электронного корректора (RS232/RS422/RS485);
- Удалённый опрос и приём данных с электронного корректора по технологии CSD посредством GSM сети в составе программного обеспечения «Газсеть: Стандарт»;
- Автоматический сбор и передача данных по технологии GPRS (FTP) с электронного корректора на удалённый сервер сбора данных под управлением программного обеспечения «Газсеть: Экстра» с последующей обработкой, анализом и отображением полученных данных;
- Непрерывный контроль состояния четырёх дискретных входов с передачей пользовательских SMS-сообщений на заранее установленный телефонный номер и/или пульт диспетчера в случае изменения состояний дискретных входов.
Отличительные особенности
- Широкий перечень поддерживаемых корректоров;
- Формирование внутренних архивов служебной информации (архив изменений, архив событий, системный архив);
- Поддержка протоколов передачи данных CSD, FTP, TCP;
- Поочерёдная работа с двумя установленными SIM-картами в режиме «две независимые SIM-карты», либо режиме «основная и резервная SIM–карты»;
- Наличие внешнего USB-порта
Технические характеристики
|
Связанное оборудование (корректоры) |
ЕК260-290, ТС220, ФЛОУГАЗ, ФЛОУГАЗ-Т, ULTRAMAG, БК, СПГ741, СПГ742, СПГ761,СПГ762, СПГ763, ИРВИС (РИ3, РИ4,РИ5, РИ7, РИА), Гобой-1М, Гобой-2М, Гобой-1 |
|
Питание |
От сети переменного тока напряжением 220±10%В, частотой (50±1) Гц |
|
Выходное напряжение цепей питания |
8,6÷9,0 В |
|
Диапазон рабочих температур |
от минус 40 до плюс 50°С |
|
Степень защиты |
IP 65 |
|
Поддерживаемые стандарты связи |
GSM, GPRS, EDGE, UTMS, HSDPA |
|
Поддерживаемые протоколы передачи данных |
CSD/FTP/SMS |
|
Количество SIM-карт |
2 независимые SIM (основная/резервная) |
|
Интерфейсы передачи данных для корректора |
RS232/RS422/RS485 |
|
Максимальная длина кабеля до корректора |
до 1000 м |
|
Материал корпуса |
ABS Пластик |
|
Габаритные размеры (ДxШxВ), мм |
180х90х270 |
|
Масса без кабеля, не более |
1.5 кг |
|
Срок службы |
12 лет |

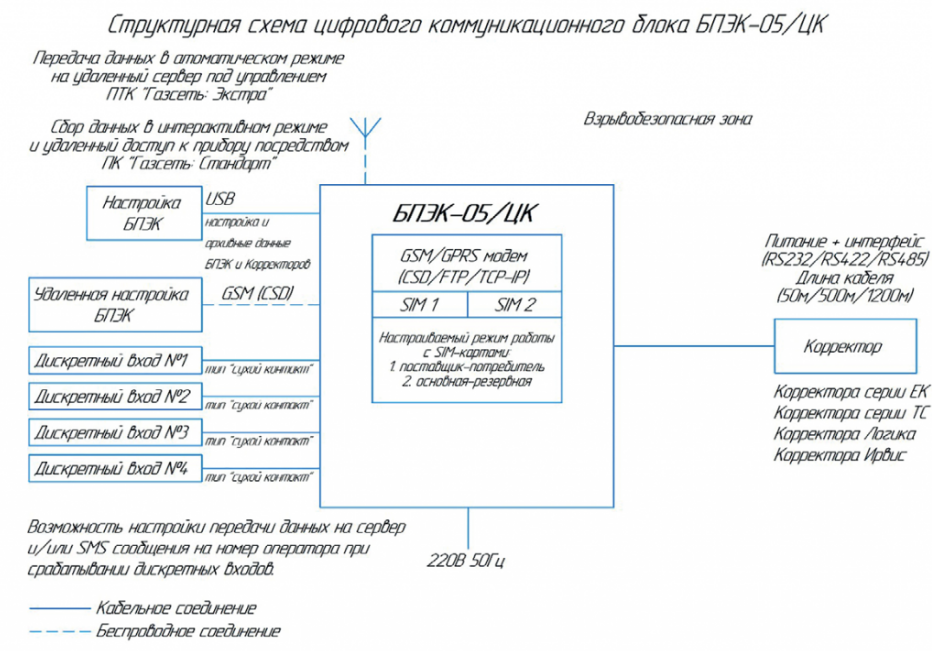

Структурная схема
