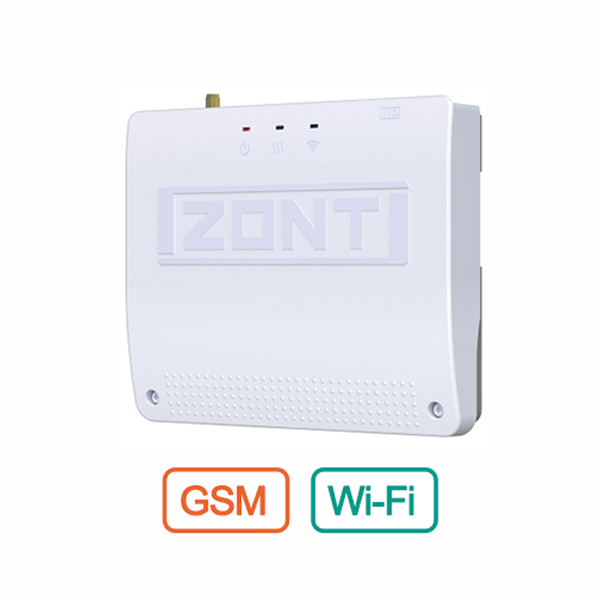

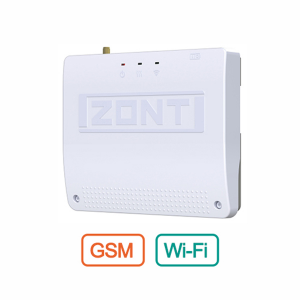

ZONT SMART 2.0 - Контроллер для газовых и электрических котлов

Основное питание

внешний источник стабилизированного питания напряжением 10 - 28 В постоянного тока

Резервное питание

встроенный аккумулятор LIR 14500

- напряжение 3,7 В

- емкость 800 мА*ч

Потребляемая мощность

не более 6 Вт

Поддерживаемые интерфейсы

1-Wire: порт для подключения проводных датчиков температуры (до 15 шт.) и ключей TouchMemory

K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами (OpenTherm, E-Bus, BridgeNet (Ariston), Navien) и других устройств

Универсальные входы/выходы

3 шт., могут использоваться как аналоговый вход или выход типа «открытый коллектор»

входное напряжение 0 - 30 В

дискретность измерения 12 бит

погрешность 2%

подтяжка к цепи плюс 3,3 В через резистор 100 КОм

Релейный выход

1 шт., используется для релейного подключения котла или электрического прибора

не подключен к цепям питаниям контроллера (выход типа “сухой контакт”)

коммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А

коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А

Аналоговые входы

2 шт., предназначены для подключения аналогового датчика температуры NTC.

Характеристики Входа:
• входное напряжение 0-3,3 В;
• дискретность измерения 12 бит;
• погрешность 2 %;
• подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм.

Проводные датчики температуры

до 15 шт. для управления

Тип — аналоговые NTC, цифровые.
Модели —  МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771, МЛ-772, МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20

Беспроводные датчики температуры

до 120 шт.

Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590).
Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785

Корпус

пластиковый, с креплением на плоскую поверхность или на DIN-рейку

Габаритные размеры

150 х 130 х 30 мм

Вес брутто

0,3 кг

Класс защиты

IP20 по ГОСТ 14254-2015

Диапазон рабочих температур

минус 25 ⁰С — плюс 70 ⁰С

Максимально допустимая относительная влажность

85 %
