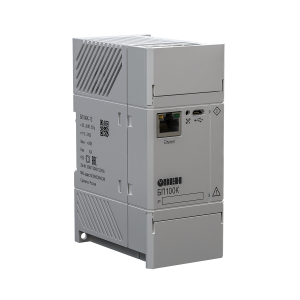

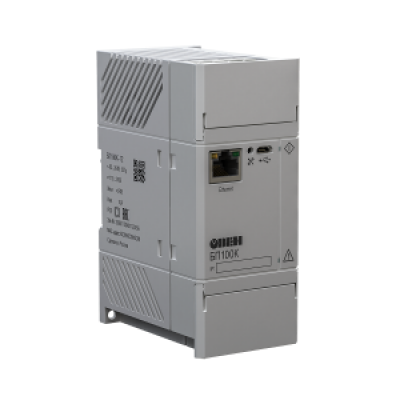

БП100К, БП120К
Блоки питания для ПЛК и ответственных применений с интерфейсом Ethernet
Description
Приборы являются частью Экосистемы-210 компании ОВЕН и рекомендуются для совместного применения с программируемыми логическими контроллерами ПЛК210 и модулями ввода-вывода Мх210. Встроенные программные алгоритмы позволяют блоку питания передавать данные о своем состоянии по сети Ethernet и в облачный сервис OwenCloud.
Особенности и преимущества
- Конфигурирование и регулировка напряжения и выходного тока по Ethernet или USB (разъем типа microUSB).
- Ограничение выходного тока 120 % от номинального значения (режим статического резервирования Istat.boost).
- Защита от импульсного тока, перенапряжения, коротких замыканий.
- Минимальный уровень пульсаций (менее 0,5 %).

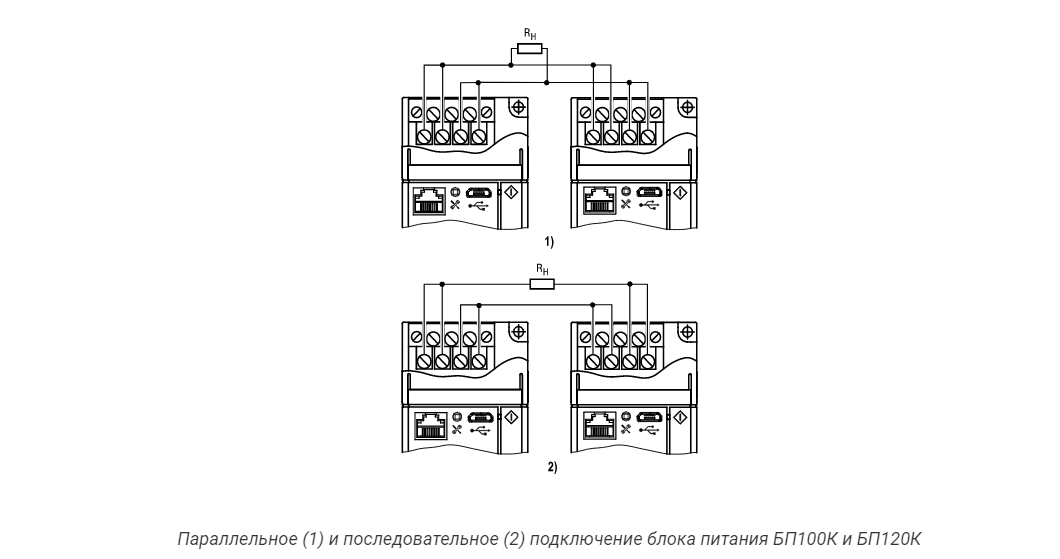

- Параллельное и последовательное подключение нескольких блоков без дополнительных внешних устройств защиты и выравнивания выходных токов.
- Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
- Удобный монтаж в шкаф автоматики (съемные клеммники, компактный корпус: ширина 52 мм, как стандартный трехполюсный автомат).
Технические характеристики
|
Наименование |
Значение |
|
|
БП100К-12 |
БП120К-24 |
|
|
Выходные параметры |
||
|
Номинальное напряжение (Uном) |
12 В |
24 В |
|
Номинальный ток (Iном) |
8,5 А |
5 А |
|
Номинальная мощность (Pном) |
100 Вт |
120 Вт |
|
Диапазон подстройки выходного напряжения |
11,5…14,5 В |
22,5…29,5 В |
| Допустимое отклонение напряжения, в том числе: | ||
|
± 0,5 % |
|
|
± 0,25 % | |
|
± 0,019 %/°С | |
|
Размах напряжения шума и пульсаций (межпиковое), не более |
120 мВ |
|
|
Время установления выходного напряжения, не более |
2 с |
|
|
Входные параметры |
||
|
Напряжение питания переменного тока |
90…264 В |
|
|
Частота переменного тока |
47…63 Гц |
|
|
Напряжение питания постоянного тока |
125…370 В |
|
|
Номинальный ток потребления, не более |
1,65 А |
|
|
Пусковой ток, не более |
30 А |
|
|
КПД при номинальной нагрузке, не менее |
88 % |
90 % |
|
Защиты |
||
|
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока |
115…123 % от Iном |
|
|
Безопасность и ЭМС |
||
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931 |
N2 |
|
|
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3 |
Критерий качества А |
|
|
Уровень излучения радиопомех (помехоэмиссии) по ГОСТ 30804.6.4 |
Соответствует |
|
|
Степень защиты по ГОСТ 14254 |
IP20 |
|
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 |
II |
|
|
Категория перенапряжения по ГОСТ IEC 61204-7 |
II |
|
|
Степень загрязнения по ГОСТ Р 50030.1 |
2 |
|
| Электрическая прочность изоляции: | ||
|
3000 В |
|
|
1000 В | |
|
Сопротивление изоляции (вход-выход-корпус) при 500 В, не менее |
20 МОм |
|
|
Ethernet (заводская установка) |
||
|
IP-адрес |
192.168.1.99 |
|
|
Маска подсети |
255.255.255.0 |
|
|
IP-адрес шлюза |
192.168.1.1 |
|
|
USB |
||
|
Адрес устройства |
1 |
|
|
Протокол для подключения к Owen Configurator |
Owen Auto Detection Protocol |
|
|
Окружающая среда |
||
|
Рабочий диапазон температур окружающей среды (Tокруж) |
-40…+70 °С |
|
|
Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более |
80 % |
|
|
Атмосферное давление |
84...106,7 кПа |
|
|
Температура хранения и транспортирования |
-40…+70 °С |
|
|
Прочее |
||
|
Срок эксплуатации |
10 лет |
|
|
Срок гарантийного обслуживания |
2 года |
|
|
Средняя наработка на отказ |
70 000 ч |
|
|
Масса, не более |
0,4 кг |
|
|
Тип автоматического выключателя |
6 А, тип С или 10 А, тип B |
|
|
Характеристики дискретного выхода, электромагнитное реле |
0,5 А =24 В |
|
Примеры применения
Стабилизированное питание и передача данных о состоянии питания по сети Ethernet в ПЛК верхнего уровня
Питание и контроль работы приборов, подключенных к облачному сервису OwenCloud
Управление и индикация

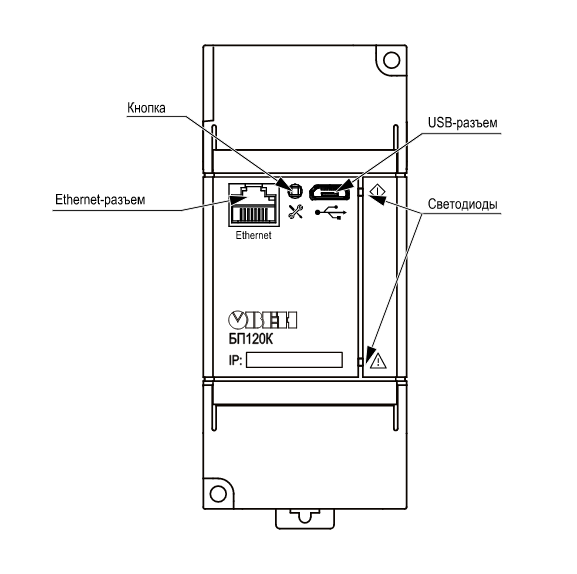

На лицевой панели блоков питания БП100К и БП120К размещены разъемы для Ethernet и MicroUSB, сервисная кнопка, индикаторы «Работа» и «Авария», поле для нанесения IP-адреса (тонким маркером или наклейка).
Назначение сервисной кнопки
:
- восстановление заводских настроек;
- установка IP-адреса;
- обновление встроенного ПО.
|
Событие |
Индикаторы |
Дискретный выход |
||
|
Работа |
Авария |
DO1A |
DO1C |
|
|
Номинальнаянагрузка |
Светится зеленым |
Не светится |
Разомкнут |
Замкнут |
|
Режим ограничения выходного тока |
Светится оранжевым |
Не светится |
Замкнут |
Разомкнут |
|
Режим КЗ |
Светится красным |
Не светится |
Замкнут |
Разомкнут |
|
Перегрев блока, выходное напряжение отсутствует |
Не светится |
Светится красным |
Замкнут |
Разомкнут |
|
Перегрев блока, выходное напряжение есть |
Не светится |
Светится оранжевым |
Замкнут |
Разомкнут |
Функциональные возможности
Защита от перегрева (диапазон рабочих температур)
График зависимости выходного тока от температуры окружающей среды
Защита по перегрузке типа «ограничение выходного тока»
График зависимости выходного напряжения от номинального выходного тока

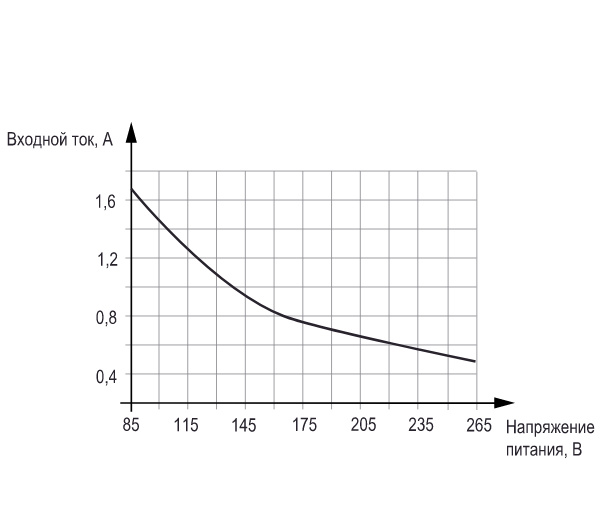

График зависимости входного тока от напряжения питания
КПД

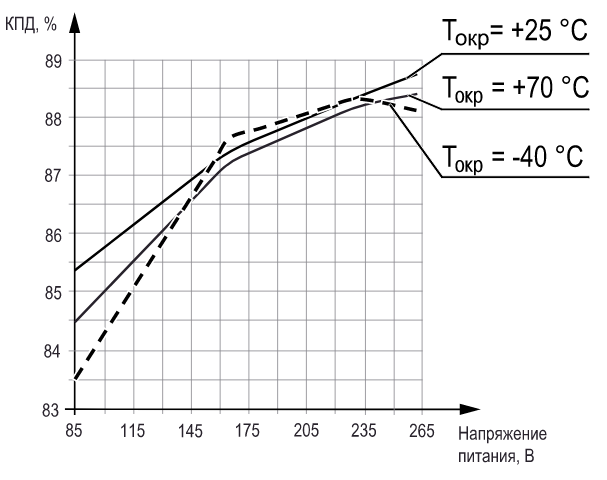

График зависимости КПД от напряжения питания и температуры окружающей среды БП100К-12

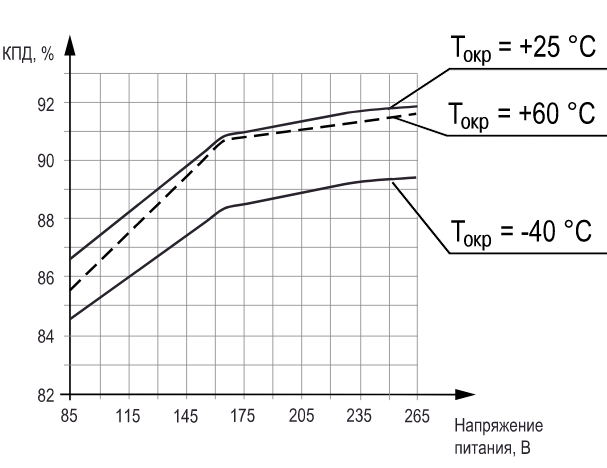

График зависимости КПД от напряжения питания и температуры окружающей среды БП120К-24

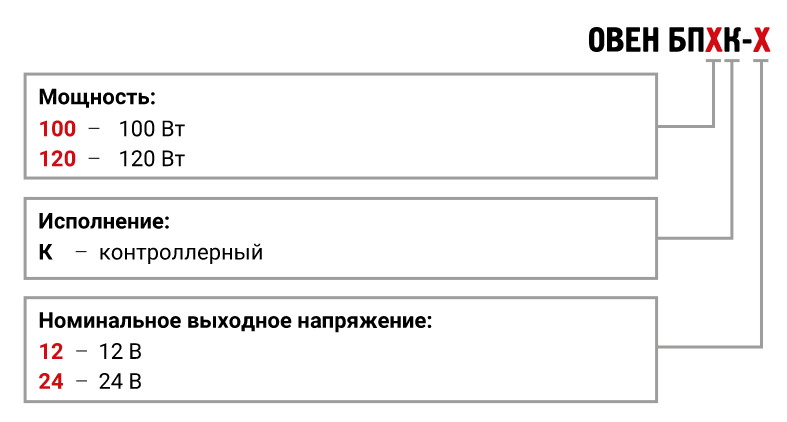

Модификации

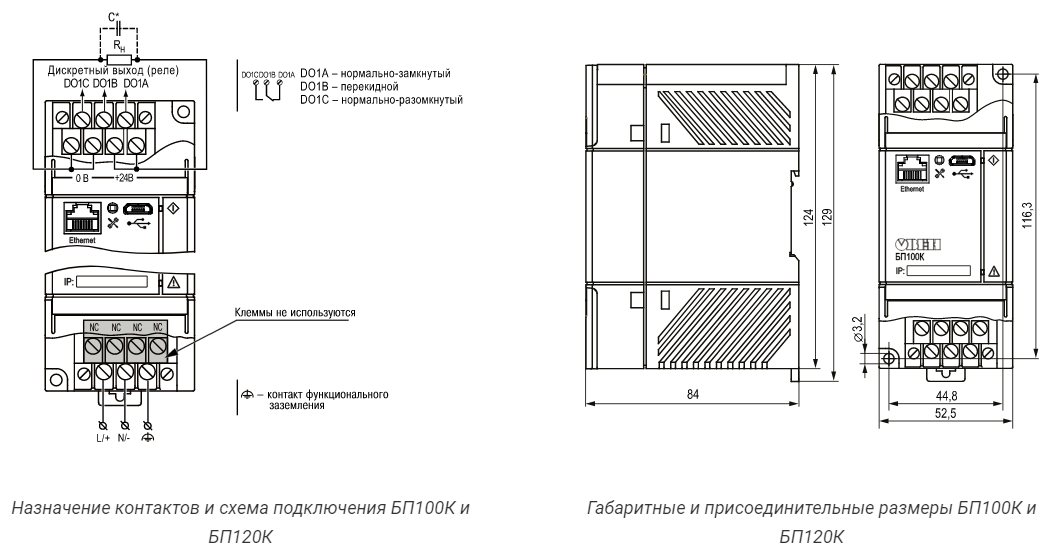

Схема подключения и габаритные размеры
