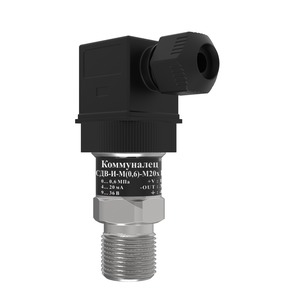

Датчики «КОММУНАЛЕЦ»
Предназначены для применения в узлах коммерческого учета тепловой энергии
Description
Описание
Специализированные малогабаритные интеллектуальные датчики давления СДВ «Коммуналец» оптимизированы для применения в узлах коммерческого учета тепловой энергии.
Применение высокостабильных промышленных сенсоров отечественного производства и современной микропроцессорной электроники обеспечивает выпуск приборов высокой надежности с межповерочным интервалом 5 лет.
Многопредельное исполнение позволяет сократить складские затраты за счет снижения запасов датчиков с различными диапазонами измерения; сократить время оперативных ремонтов.
Технические характеристики
| Измеряемое давление | Избыточное |
| Верхний предел измерения | Многопредельный с переключением на 2.5; 1.6; 1.0; 0.6 МПа с сохранением метрологической поверки |
| Давление перегрузки | 3,0 × ДИ* |
| Погрешность, % от диапазона измерения | ±0,5ДИ* |
| Выходной сигнал | 4-20 мА |
| Напряжение питания номинальное, В | 24 |
| Диапазон напряжения питания, В | 9-36 |
| Температура измеряемой среды, °C | −20 ... +125 |
| Температура окружающей среды, °C | −20 ... +80 |
| Температурная погрешность, %/10 °C | 0,15 |
| Электрический соединитель | DIN 43650A |
| Класс пылевлагозащиты | IP65 |
| Присоединение к процессу | М20×1,5, G½-A |
| Классификационная группа устойчивости к механическим воздействиям по ГОСТ Р 52931 | G2 |
| Материалы корпуса | Стали AISI 201,сталь AISI 316L, титановый сплав ВТ-9 |
| Материалы, контактирующие с измеряемой средой | Титановый сплав ВТ-9, стали AISI 201 или 10х18н10т |
| Масса, кг, не более | 0,20 |
| Межповерочный интервал | 5 лет |
| Гарантийный срок | 3 года |
| Индикация и настройка | Индикатор-коммуникатор ИК 4-20М для датчиков с сигналом 4-20 мА |
| * — диапазон измерения | |

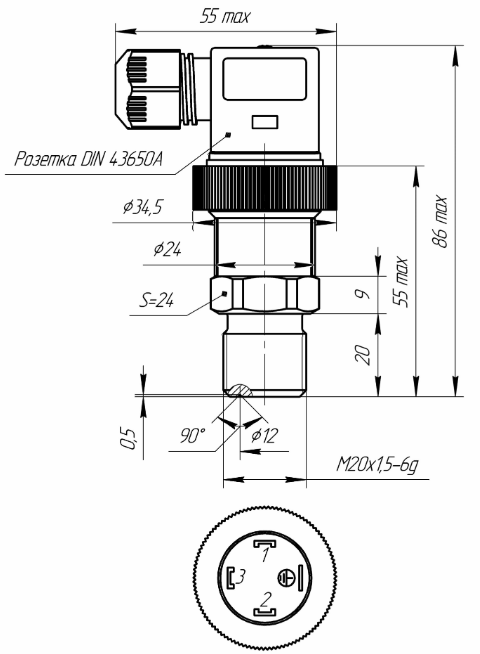

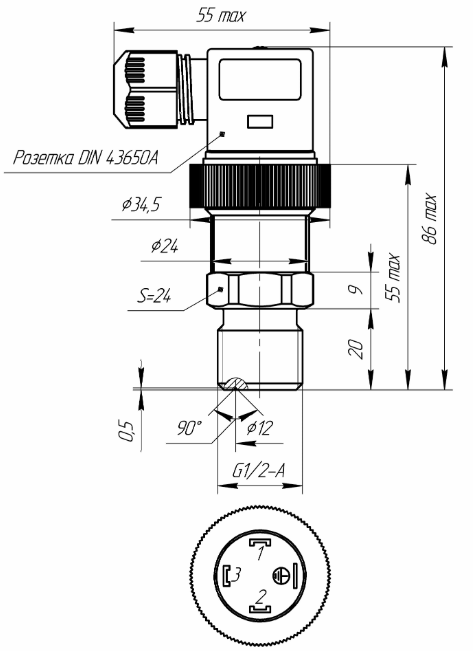

Чертежи
