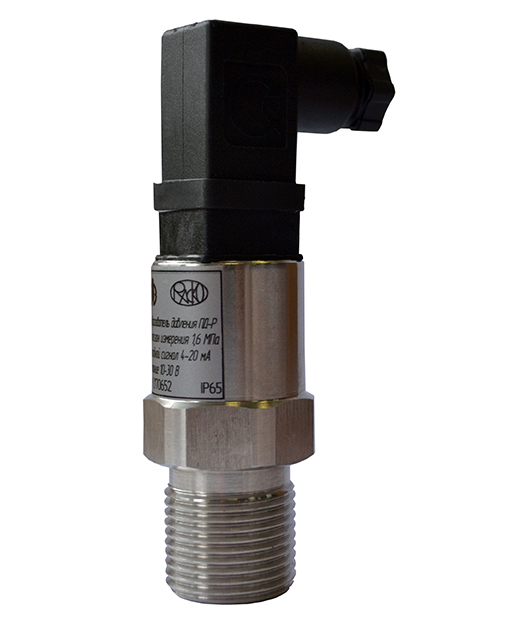

ПД-Р ДАТЧИК (ПРЕОБРАЗОВАТЕЛЬ) ДАВЛЕНИЯ
Преобразователь избыточного давления
Description
Назначение
ПД-Р Датчик давления (преобразователь избыточного давления) предназначен для пропорционального преобразования избыточного давления жидкостей, паров и газов в стандартный выходной сигнал постоянного тока.
Область применения преобразователя давления ПД-Р (датчика давления)
Датчики (преобразователи) давления ПД-Р применяются в жилищно-коммунальном хозяйстве, в узлах учета воды и тепла в соответствии с требованиями Правил учета тепловой энергии и теплоносителя, в системах централизованного контроля и управления технологическими процессами на объектах электро-, тепло-, водо-, нефте- и газоснабжения, в распределительных сетях, а также в локальных системах автоматизации насосного, компрессорного и другого оборудования.
Межповерочный интервал датчика преобразователя избыточного давления - 4 года.
Гарантийный срок эксплуатации до 4 лет.
Особенности
- Повышенная устойчивость к внешним воздействиям и перегрузкам;
- Минимальная масса и габариты;
- Оптимальное сочетание цена/качество;
- Сенсор преобразователя датчика давления ПД-Р - пр-во Германия.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Измеряемая среда | Вода, масла, воздух и другие некристаллизующиеся жидкости и газы, неагрессивные к нержавеющей стали и керамике |
| Верхние пределы измерений, МПа | 0,6; 1,0; 1,6; 2,5; 4,0 |
| Температура рабочей и окружающей среды, °С | -10…+80 |
| Предел допускаемой основной погрешности, % | ±0,5; ±1,0 |
| Суммарная погрешность в рабочем диапазоне температур, % | ±1,0; ±2,0 |
| Выходной сигнал, мА | 4 – 20 |
| Напряжение питания, В | 9 – 30 |
| Перегрузочная способность | 1,5 |
| Степень защиты корпуса | IP65 |
| Тип электрического соединения | DIN 43650с |
| Присоединение | М20х1.5;G1/2; М12х1,5;G1/4 |
| Масса с резьбой G1/2 , не более, кг | 0,2 |
Схема монтажа

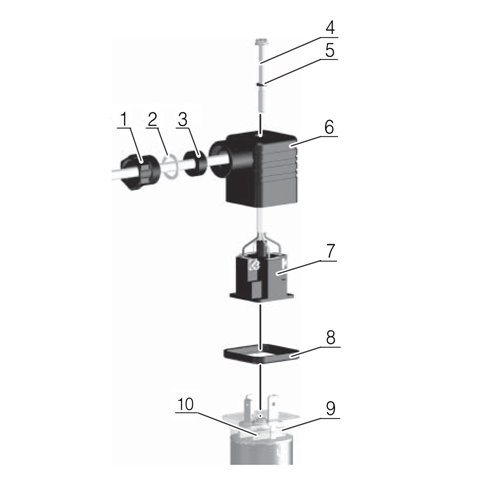

Монтаж разъема DIN 43650 C на преобразователь избыточного давления ПД-Р:
1 – гайка; 2 – шайба; 3 – прокладка; 4 – крепежный винт; 5 – уплотнительная шайба; 6 – корпус разъема; 7 – вставка разъема; 8 – профильное уплотнение; 9 – база соединителя электрического DIN 43650 С; 10 – преобразователь избыточного давления ПД-Р.
