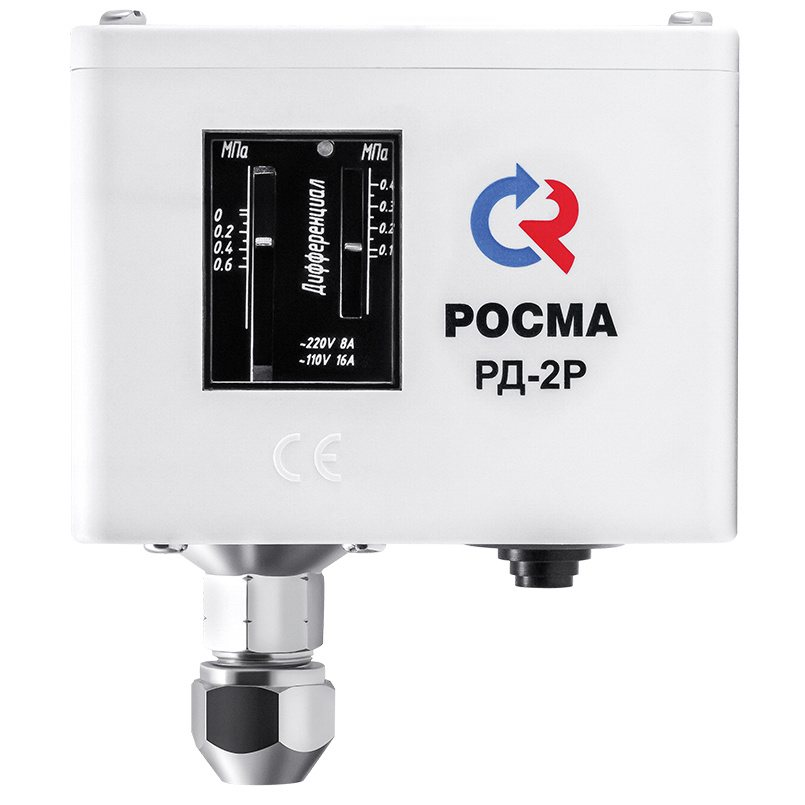

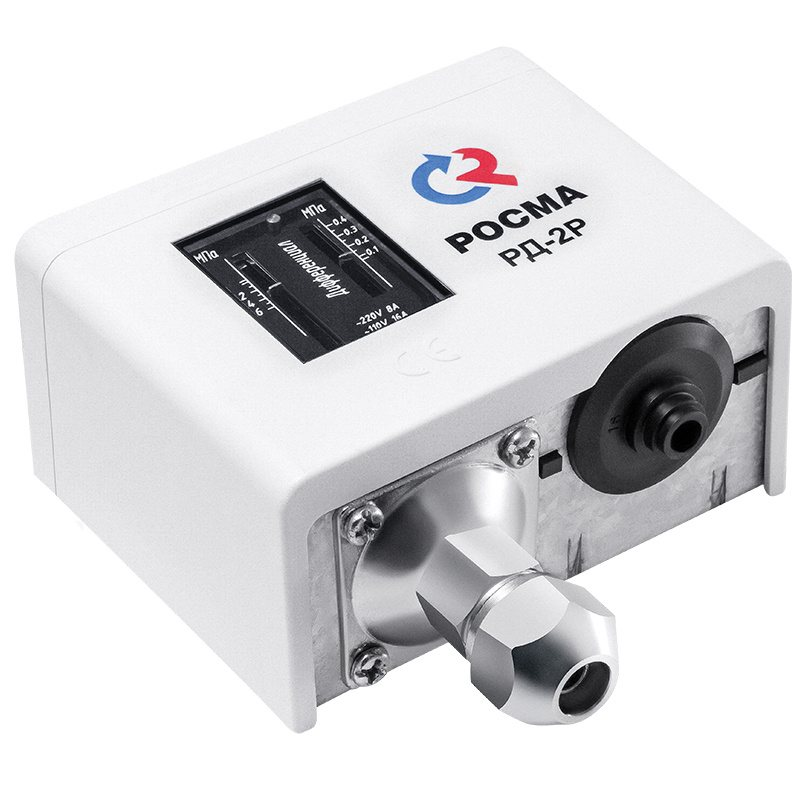

Реле давления РД-2Р
Применяется для переключения электрических цепей в зависимости от изменения давления среды.
Description
Тип РД-2Р, РД-2Р модель 35
Назначение
Реле давления или прессостат применяется для переключения электрических цепей в зависимости от изменения давления среды.
Это должны быть неагрессивные к медным сплавам жидкие или газообразные, не вязкие и не кристаллизующиеся среды с максимальной температурой до 110 °C (воздух, масло, вода, хладоны).
Принцип работы реле заключается в следующем: когда значение давления в системе достигает определенной уставки, заданной заранее, происходит переключение однополюсного перекидного контакта. И затем реле срабатывает, замыкая или размыкая электрическую цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращает контакт в исходное положение. Реле давления относится к категории автоматических устройств.
Универсальность прибора заключается в возможности работать как при повышении, так и при понижении давления.
Область применения
Системы теплоснабжения, вентиляции, водоснабжения, машиностроительная отрасль, защита различных механизмов.
В частности, реле устанавливаются в насосных установках для защиты от сухого хода, вызванного резким снижением давления в системе.
В компрессорах обеспечивают работу агрегата в автоматическом режиме.
Технические характеристики
Реле давления
| Рабочий диапазон, МПа |
Дифференциал, МПа (настраиваемый) | Р перегруз. макс, МПа |
| −0,05…0,3 | 0,035…0,15 | 1,6 |
| −0,07…0,6 | 0,06…0,4 | 1,6 |
| −0,02…0,8* | 0,07…0,4* | 1,6* |
| −0,02…0,8** | 0,04…0,15** | 1,6** |
| 0,1…1 | 0,1…0,3 | 1,6 |
| 0,5…1,6 | 0,1…0,4 | 3,5 |
| 0,5…2,4 | 0,2…0,5 | 3,5 |
| 0,5…3 | 0,5…1 | 3,5 |
* — для РД-2Р модель 35 G¼
** — для РД-2Р модель 35 G½
Воспроизводимость
±2%
Контакты
Однополюсный перекидной контакт
Электрические характеристики
8А ~220 В
16А ~110 В
Диапазон рабочих температур, °C
Окружающая среда: -10…+70
Контролируемая среда: -10…+110
Корпус
Алитированная сталь 10
IP44
Крышка
Пластик, цвет белый
Штуцер и накидная гайка
Хромированная сталь 10
Кронштейн и механизм
Анодированная сталь 10
Сильфон
Медный сплав
Шкала
Алюминий, цвет черный
Стекло
Органическое
Способ присоединения
РД-2Р — штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (Ø8 мм)
РД-2Р модель 35 — резьба G¼ или G½
Варианты монтажа
На приборную панель или с помощью кронштейна
Монтаж кабеля
| Тип | Способ монтажа | Ø кабеля, мм |
|---|---|---|
| РД-2Р модель 35 |
Кабельный ввод |
6 — 14 |
| РД-2Р | Резиновый уплотнитель |
до 12 |
Надежность
100 000 циклов
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Техническая документация
ТУ 4218-001-4719015564-2010
ГОСТ 26005–83
Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле
Реле давления РД-2P
| Тип | Рабочий диапазон давлений, МПа | Присоединение (способ) |
|---|---|---|
| РД-2Р | −0,05…0,3; −0,07…0,6; 0,1…1; 0,5…1,6; 0,5…2,4; 0,5…3 | накидная гайка G¼ для крепления капиллярной трубки |
| РД-2Р модель 35 | −0,02…0,8 | резьба G¼, G½ |
Монтаж и эксплуатация
Монтаж реле давления РД-2Р выполняется на приборную панель или с помощью кронштейна. Развальцованная капиллярная трубка присоединяется к штуцеру с помощью накидной гайки. Электрический кабель подключается согласно схеме:
Схема подключения электрических контактов представлена также на внутренней стороне крышки изделия.
Техническое обслуживание реле давления (прессостата) в процессе эксплуатации заключается во внешнем осмотре крепления на объекте, в проверке заземления и перенастройке изделия по мере необходимости изменения режима работы агрегата и устранению дефектов.
Перенастройку диапазона производится следующим образом:
— вращать регулировочный винт «Давление» для установки значения уставки (диапазона) по часовой стрелке, если необходимо уменьшить уставку, и против часовой стрелки, если необходимо увеличить;
— вращать регулировочный винт «Дифференциал» для установки значения дифференциала (зоны возврата) по часовой стрелке, если необходимо увеличить зону возврата, и против часовой стрелки, если уставку необходимо уменьшить.
Если при изменении давления контролируемой среды относительно уставки на величину, большую зоны возврата, отсутствует электрический сигнал, необходимо:
— проверить кабельный ввод и жилы кабеля на отсутствие обрыва жил кабеля и надежность контактных соединений, устранить дефекты;
— прочистить отверстие в ниппеле чувствительной системы медной или латунной проволокой.
