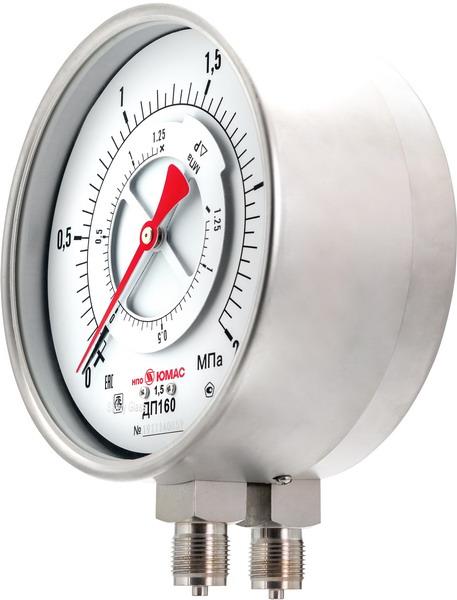

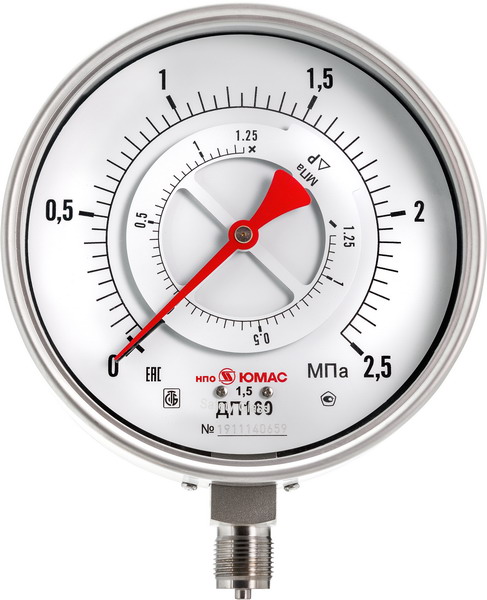

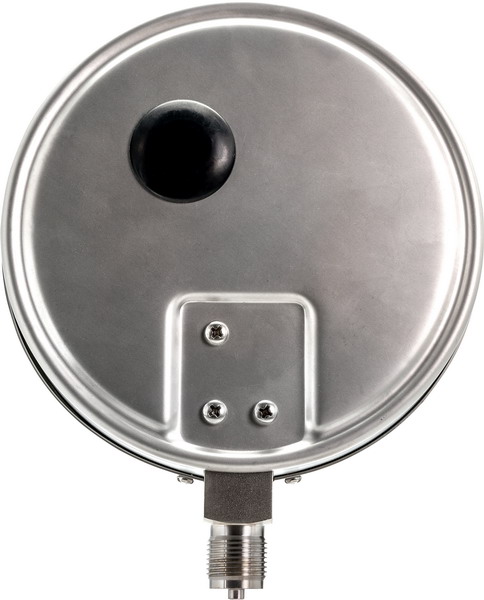

Дифманометры с пружиной
Рассчитан на применение в системах с неагрессивной и некристаллизующейся средой.
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Производитель: НПО "ЮМАС"
Назначение
Дифманометр – это показывающий прибор, предназначенный для определения перепада давления в жидких и газообразных рабочих средах. Такие приборы могут устанавливаться на газовых счетчиках, фильтрах, струевыпрямителях и иных приборах для контроля степени их загрязнения и технического состояния.
Дифманометры рассчитаны на применение в системах с неагрессивной и некристаллизующейся средой.
Технические характеристики
|
Диаметр корпуса,мм |
100, 160 |
|
Класс точности |
1,5 |
|
Диапазон измерения, МПа |
от 0 до 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60 |
|
Рабочие нагрузки |
постоянная нагрузка: 3/4 шкалы |
|
Исполнение корпус-штуцер |
радиальное, |
|
Штуцер |
сталь нержавеющая, |
|
Измерительный элемент |
сталь нержавеющая, |
|
Механизм |
сталь нержавеющая |
|
Циферблат |
алюминиевый сплав, белый, шкала чёрная |
|
Корпус |
сталь нержавеющая |
|
Стекло |
техническое |
|
Обечайка |
сталь нержавеющая, крепление винтами |
|
Степень защиты |
IP45 (по умолчанию) , IP 54 |
|
Климатическое исполнение |
У2 по ГОСТ 15150-69 |
|
Температура окружающей среды |
-50... +60 °С (-60°С) |
|
Температура измеряемой среды |
до +200 °С |
|
Виброзащищённость |
группа L3 по ГОСТ Р 52931-2008 |
|
Средний срок службы |
10 лет |
|
Масса, кг |
Ø 100 - 0,93 |
|
Опции |
• заводской номер (по умолчанию) |

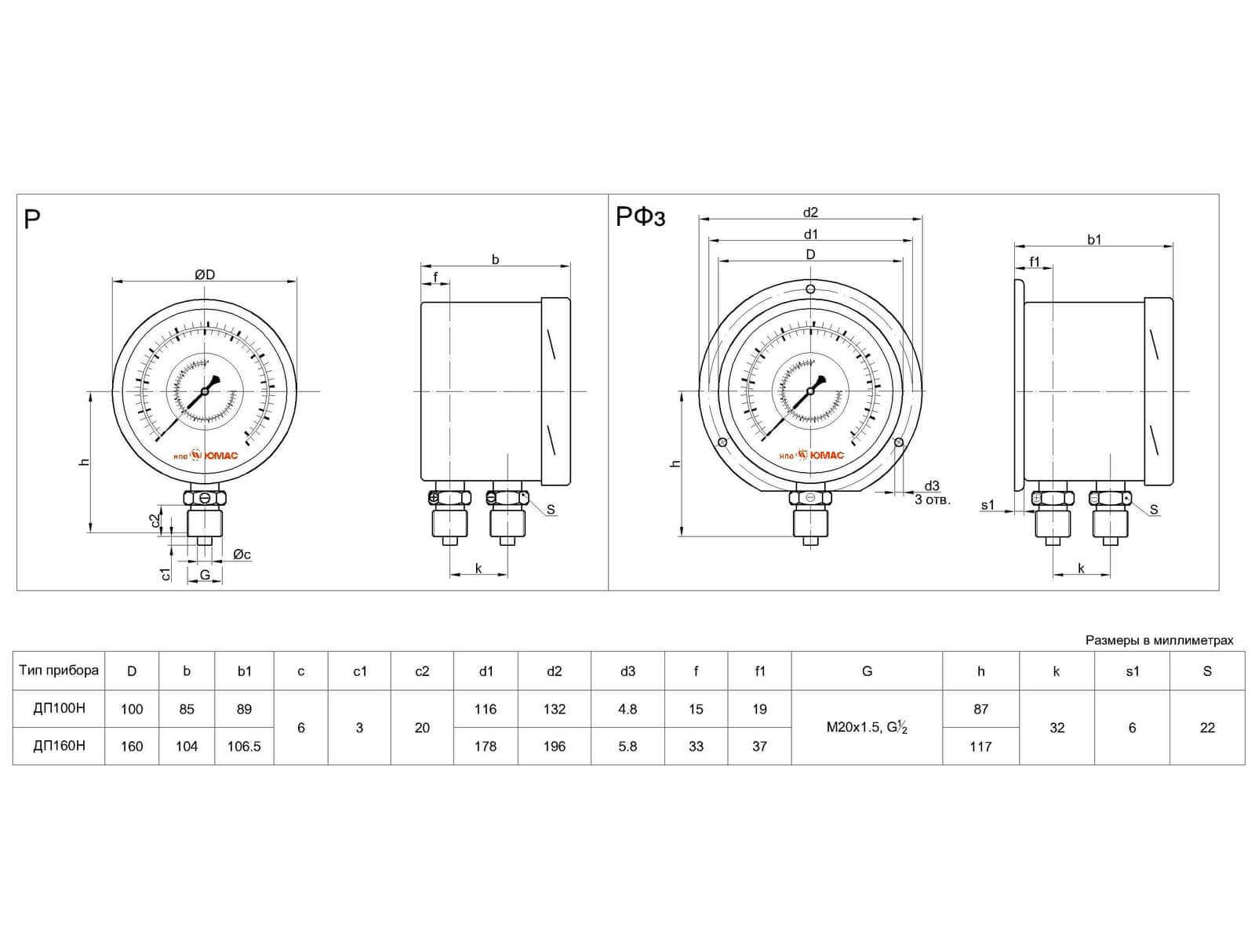

Чертежи
Примеры заказа
Диффманометр показывающий (ДП), диаметром корпуса 100мм (100) из нержавеющей стали (Н), коррозионностойкий (Н) радиальным расположением штуцера, пределом измерения 1,0 МПа (1,0МПа), присоединительными резьбами штуцеров М20х1,5:
Манометр ДП100НН-1,0МПа
