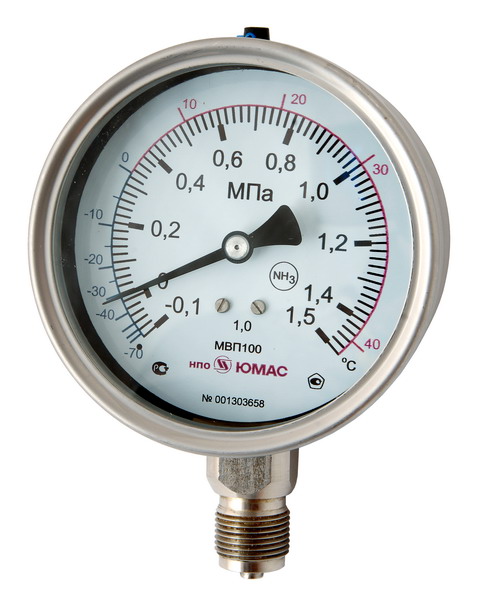

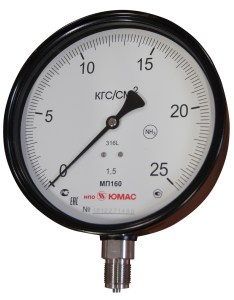

Манометры аммиачные диаметром Ø 100мм, Ø 160мм

Диаметр корпуса,мм

100, 160

Класс точности

1,0 ; 1,5

Диапазон измерения, МПа

• МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60

• ВП - от -0,1 до 0

• МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4

по заказу: кгс/см2, бар, атм, мм вод.ст.

Рабочие нагрузки

постоянная нагрузка: 3/4 шкалы
переменная нагрузка: 2/3 шкалы
кратковременная нагрузка: 100% шкалы

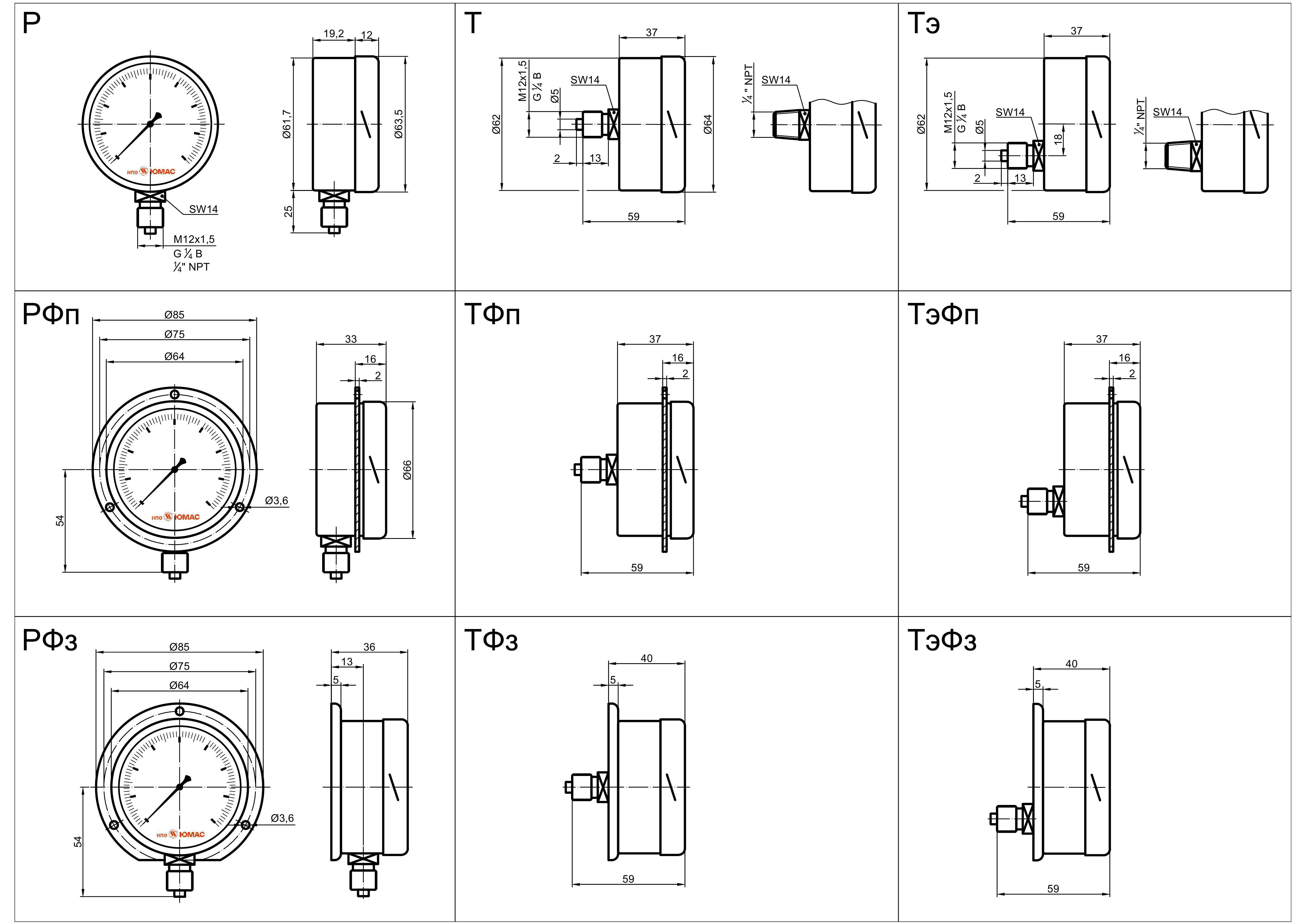

Исполнение корпус-штуцер

МП100 (160)НН (М) - радиальное
МП100 (160)НН/РФп - радиальное с передним фланцем
МП100 (160)НН/РФз - радиальное с задним фланцем
МП100 (160)НН/РСк - радиальное со скобой

МП100 (160)НН/Тэ - эксцентрично-осевое
МП100 (160)НН/ТэФп - эксцентрично-осевое с передним фланцем
МП100 (160)НН/ТэФз - эксцентрично-осевое с задним фланцем
МП100 (160)НН/ТэСк - эксцентрично-осевое со скобой

Штуцер

сталь нержавеющая,
М20х1,5 (по умолчанию), G1/2 - SW22 - □22

Измерительный элемент

сталь нержавеющая,
< 6,0 МПа - пружина Бурдона
> 6,0 МПа - многовитковая пружина

Механизм

сталь нержавеющая

Циферблат

алюминиевый сплав, белый, шкала чёрная

Корпус

сталь нержавеющая / сталь окрашенная в черный цвет

Стекло

многослойное безопасное (IP65), техническое (IP40/54)

Обечайка

сталь нержавеющая, байонет (резьба) / сталь окрашенная в черный цвет

Степень защиты

IP65, IP54 , IP40

Климатическое исполнение

УХЛ1 по ГОСТ 15150-69

Температура окружающей среды

-60... +60 °С

Температура измеряемой среды

до +200 °С

Виброзащищённость

группа L3 по ГОСТ Р 52931-2008

Средний срок службы

10 лет

Масса, кг

Ø 100 - 0,495
Ø 160 - 0,96

Опции

• индивидуальный номер (по умолчанию)
• пломбировка корпуса
• технологическая черта
• внутренний демпфер
• стрелка минимального и/или максимального давления (с/без ябедника)
• стрелка с корректором "0"
• исполнение корпуса - сталь окрашенная в черный цвет (М)
