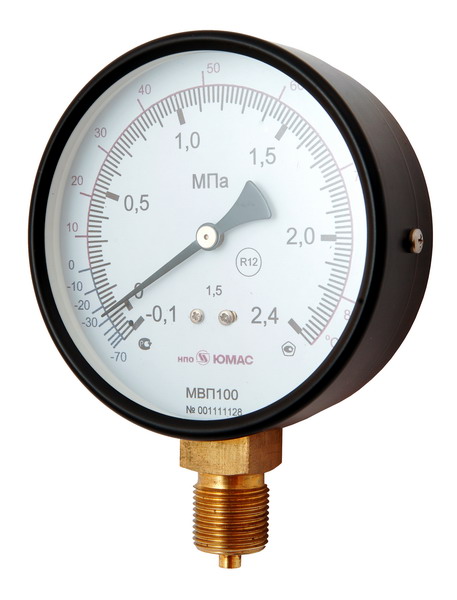

Манометры фреоновые диаметром Ø 100мм, Ø 160мм

Диаметр корпуса,мм

100

Класс точности

1,5, по заказу 1,0

Диапазон измерения, МПа

• МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60

• ВП - от -0,1 до 0

• МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4

по заказу: кгс/см2, бар, атм, мм вод.ст.

Рабочие нагрузки

постоянная нагрузка: 3/4 шкалы
переменная нагрузка: 2/3 шкалы
кратковременная нагрузка: 100% шкалы

Исполнение корпус-штуцер

радиальное

Штуцер

латунь,
М20х1,5 (по умолчанию), G1/2 - SW22 - □22

Измерительный элемент

медный сплав,
< 6,0 МПа - пружина Бурдона
> 6,0 МПа - многовитковая пружина

Механизм

латунь

Циферблат

алюминиевый сплав, белый, шкала чёрная

Корпус

сталь, окрашенная в чёрный цвет - IP40
сталь нержавеющая - IP54

Стекло

техническое

Обечайка

сталь, окрашенная в чёрный цвет (крепление винтами) - IP40
сталь нержавеющая, байонет (резьба) - IP54

Степень защиты

корпус:
сталь, окрашенная в чёрный цвет - IP40
сталь нержавеющая - IP54

Климатическое исполнение

корпус:
сталь, окрашенная в чёрный цвет - У2 по ГОСТ 15150-69
сталь нержавеющая - УХЛ1 по ГОСТ 15150-69

Температура окружающей среды

-50... +60 °С

Температура измеряемой среды

до +150 °С

Виброзащищённость

группа L3 по ГОСТ Р 52931-2008

Средний срок службы

10 лет

Масса, кг

корпус:
сталь, окрашенная в чёрный цвет - 0,36
сталь нержавеющая - 0,54

Опции

• пломбировка корпуса
• технологическая черта
• внутренний демпфер
• стрелка минимального и/или максимального давления (с/без ябедника)
• демпфер
• для корпуса из стали нержавеющей исполнения:
эксцентрично-осевой - Тэ,
со скобой - Ск,
фланец передний - Фп
фланец задний - Фз
