Манометры виброустойчивые (жидконаполненные) Ø 100мм и 160мм

Жидконаполненные манометры и вакуумметры предназначены для измерения давления в системах подачи неагрессивных газообразных и жидких сред.

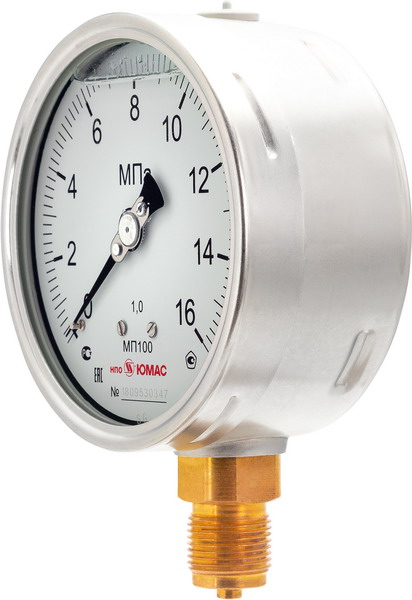

mp_100_vibr

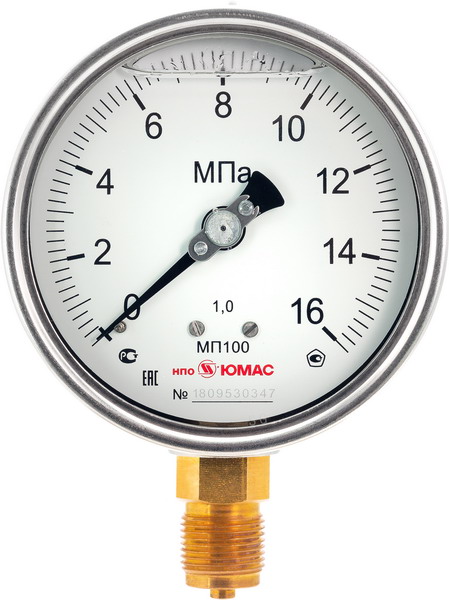

mp_100_vibr-1

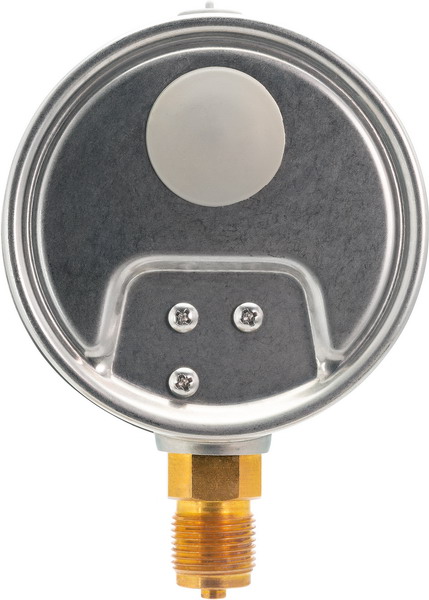

mp_100_vibr-2

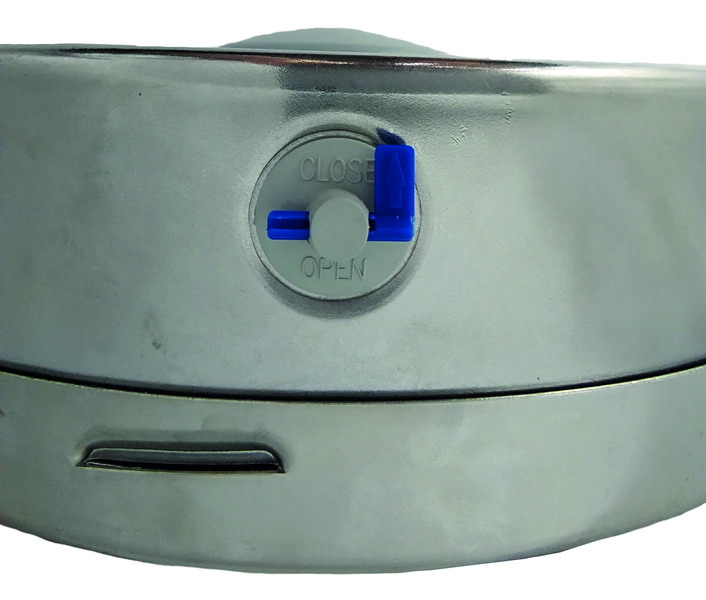

mp_100_vibr-3
mp_100_vibr
Description

ГОСТ 2405-88

ТУ 4212-001-62100924-2010

Назначение

Жидконаполненные манометры и вакуумметры – это механические приборы для измерения давления в системах подачи неагрессивных газообразных и жидких сред. Особенность конструкции этих приборов заключается в заполнении внутренней полости жидкостью для повышения устойчивости к воздействию вибрации. Благодаря этому такие манометры применяются на промышленных предприятиях, в энергетических комплексах, а также системах бытового снабжения.

Технические характеристики

 Механизм таких манометров имеет усиленный сектор толщиной 4 мм (у аналогов других изготовителей 1,5 - 2 мм)!

Преимущества такого механизма:

- в 2 раза большее время эксплуатации прибора (в 2 раза реже Вам нужно покупать новый манометр)!

- большая толщина зубьев данного механизма позволяет эксплуатировать прибор при больших вибрациях и пульсациях!

- толщина сектора механизма позволяет значительно уменьшить его износ с последующим выходом из строя!


Диаметр корпуса, мм

100, 160

Класс точности

1,0

Диапазон измерения, МПа

• МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40

• ВП - от -0,1 до 0

• МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4

по заказу: кгс/см2, бар

Рабочие нагрузки

постоянная нагрузка: 3/4 шкалы
переменная нагрузка: 2/3 шкалы
кратковременная нагрузка: 100% шкалы

Исполнение корпус-штуцер

МП100 (160)Н - радиальное
МП100 (160)Н/РФп - радиальное с передним фланцем
МП100 (160)Н/РФз - радиальное с задним фланцем
МП100 (160)Н/РСк - радиальное со скобой

МП100 (160)Н/Тэ - эксцентрично-торцевое
МП100 (160)Н/ТэФп - эксцентрично-торцевое с передним фланцем
МП100 (160)Н/ТэФз - эксцентрично-торцевое с задним фланцем
МП100 (160)Н/ТэСк - эксцентрично-торцевое со скобой

Штуцер

латунь,
М20х1,5 (стандартно) - SW22 - □22
G1/2 (опция) - SW22 - □22
1/2NPT (опция) - SW22 - □22

Измерительный элемент

медный сплав,
< 6,0 МПа - пружина Бурдона ∅ 64,5мм
> 6,0 МПа - многовитковая пружина

Механизм

латунь

Циферблат

алюминиевый сплав, белый, шкала чёрная

Стрелка

алюминиевая, чёрного цвета.
С корректором нуля.

Корпус

сталь нержавеющая 08Х18Н10 (304)

Стекло

многослойное безопасное (safety glass)

Обечайка

сталь нержавеющая 08Х18Н10 (304),
байонет (резьба)

Степень защиты

IP65

Наполнение

глицерин - Ву,
силикон - ВуСл

Климатическое исполнение
по ГОСТ 15150-69

У2

Температура окружающей среды

без наполнения: -50... +60 °С
наполнение (глицерин Ву): 0... +60 °С
наполнение (силикон ВуСл): -60... +60 °С

Температура измеряемой среды

до +120 °С

Виброзащищённость
по ГОСТ Р 52931-2008

группа V4

Средний срок службы

10 лет

Масса

Ø 100 - 0,35 кг
Ø 160 - 0,95 кг

Опции

• заводской номер (стандартно)
• пломбировка корпуса (наклейка, стандартно)
• пломбировка корпуса (пломба свинцовая или пластиковая, по заказу)
• технологическая черта (ЧрК)
• внутренний демпфер (Дм)
• специальная шкала (дополнительная температурная шкала для фреонов)
• стрелка минимального и/или максимального давления (с/без ябедника - принцип действия)
• кислородное исполнение (О2)
• материал корпуса - сталь нержавеющая 03Х17Н13М2 (316L)
• сухое виброустойчивое исполнение СВу
• логотип заказчика на циферблате прибора

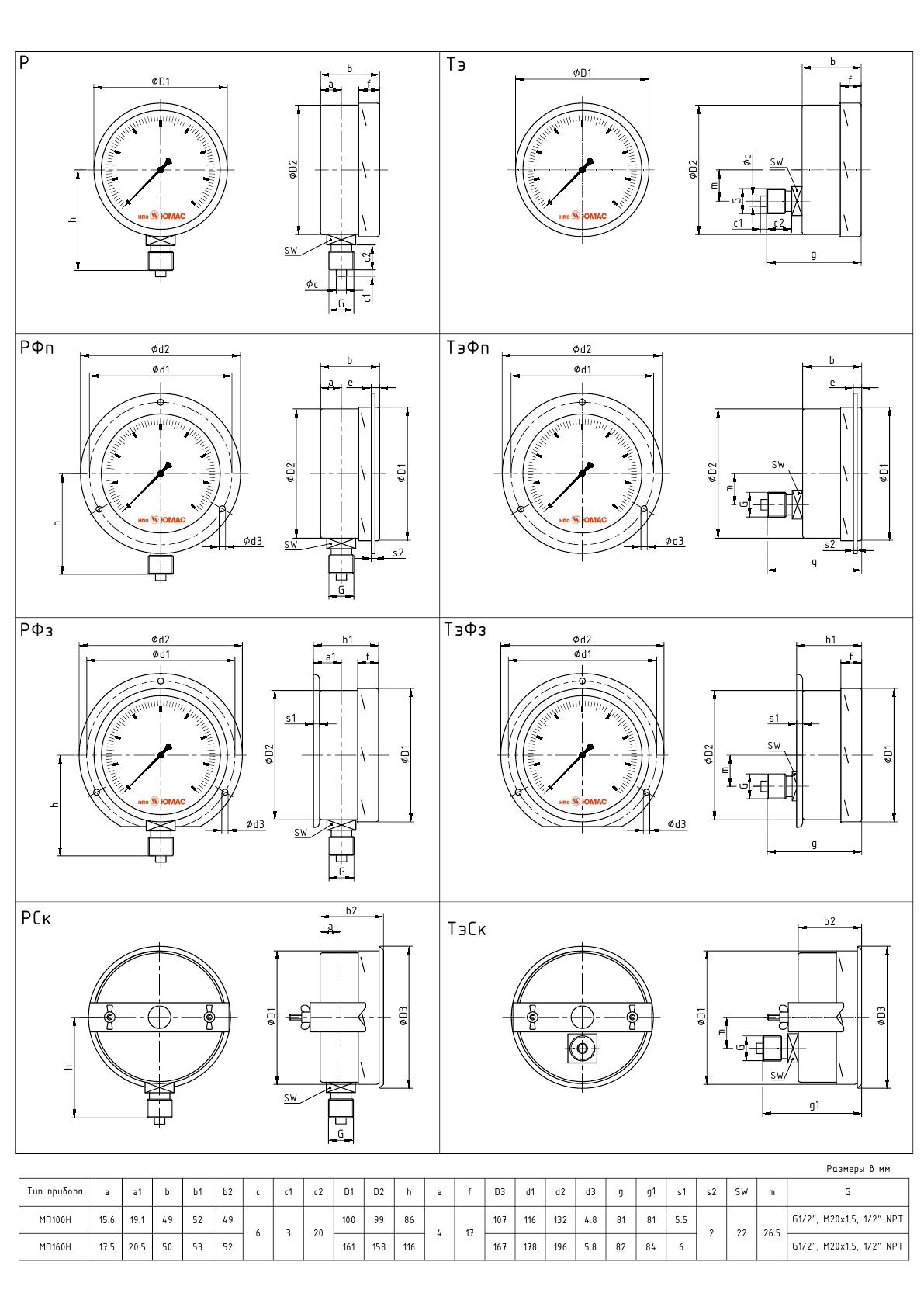

Чертежи


Примеры заказа

Манометр показывающий (МП), диаметром корпуса 100мм (100) из стали нержавеющей (Н) и техническим стеклом, эксцентрично-торцевым расположением штуцера со скобой (ТэСк), пределом измерения 2,5 МПа (2,5 МПа), с присоединительной резьбой штуцера М20х1,5, заполненный силиконом (ВуСл):

Манометр МП100Н/ТэСк-2,5МПа-ВуСл

Манометр показывающий (МП), диаметром корпуса 160мм (160) из стали нержавеющей (Н) и техническим стеклом, радиальным расположением штуцера (Р) и передним фланцем (Фп), пределом измерения 600 бар (600 бар), с присоединительной резьбой штуцера М20х1,5, заполненный глицерином (Ву):

Манометр МП160Н/РФп-600бар-Ву
