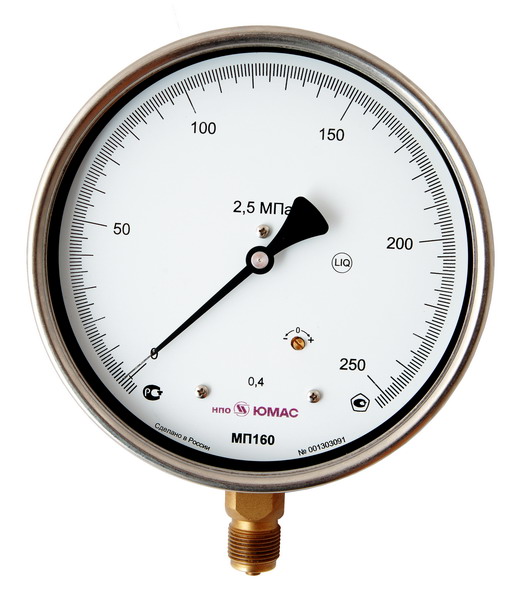

Манометры образцовые, эталонные (условная шкала)

Диаметр корпуса,мм

160, 250

Класс точности

0,4, 0,25; 0,15*
* - для Ø 250

Диапазон измерения, МПа

• МПЭ - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60

• ВПЭ - от -0,1 до 0

• МВПЭ* - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4

по заказу: кгс/см2, бар, атм, мм вод.ст.
* - кроме класса точности 0,15

Рабочие нагрузки

постоянная нагрузка: 3/4 шкалы
переменная нагрузка: 2/3 шкалы
кратковременная нагрузка: 100% шкалы

Исполнение корпус-штуцер

радиальное

Штуцер

латунь,
М20х1,5 (по умолчанию), G1/2 - SW22 - □22

Измерительный элемент

медный сплав,
< 6,0 МПа - пружина Бурдона
> 6,0 МПа - многовитковая пружина

Механизм

латунь

Циферблат

алюминиевый сплав, белый, шкала чёрная

Корпус

сталь нержавеющая

Стекло

техническое

Обечайка

сталь нержавеющая, байонет (резьба)

Степень защиты

IP54

Корректор нуля

встроенный в механизм,
регулировочный винт на циферблате

Климатическое исполнение

У2 по ГОСТ 15150-69

Температура окружающей среды

-20... +60 °С

Температура измеряемой среды

до +60 °С

Виброзащищённость

группа L1 по ГОСТ Р 52931-2008

Средний срок службы

10 лет

Масса, кг

Ø 160 - 1,06
Ø 250 - 2,17

Опции

• заводской номер (по умолчанию)
• пломбировка корпуса
• зеркальная шкала
• стекло многослойное безопасное
• кислородное исполнение - О2
