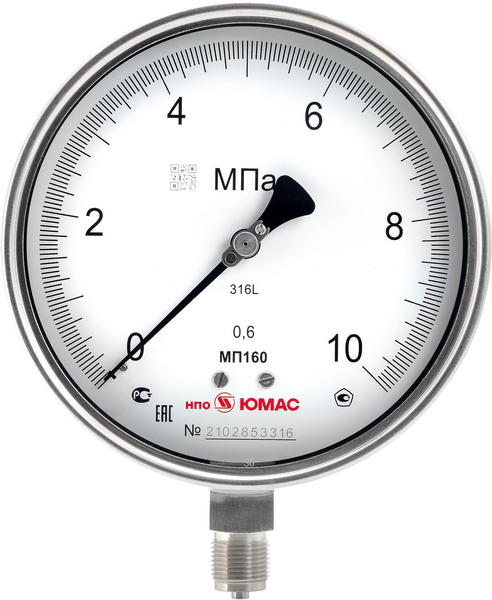

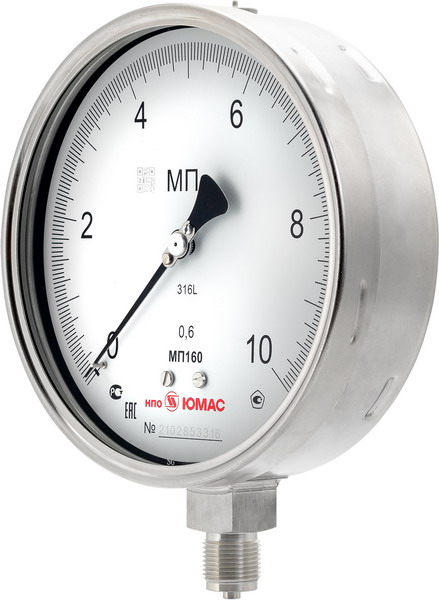

Манометры повышенной точности кл.т.0,6 с/без гидрозаполнения

Данные приборы разработаны для контроля работоспособности приборов общетехнического назначения, а также измерения давления с высокой точностью в системах с некристаллизующейся, неагрессивной жидкой средой и газообразной.

Call for price

Description

ГОСТ 2405-88

ТУ 4212-001-62100924-2010

Назначение

Представленные манометры разработаны для контроля работоспособности приборов общетехнического назначения, а также измерения давления с высокой точностью в системах с некристаллизующейся, неагрессивной жидкой средой и газообразной. Сфера применения приборов включает практически все отрасли промышленности, а также энергетические комплексы. Конструкция данных высокоточных манометров имеет возможность гидрозаполнения для эксплуатации в системах с интенсивной пульсацией.

Технические характеристики

Диаметр корпуса,мм	100, 160
Класс точности	0,6
Диапазон измерения, МПа	• МП - от 0 до 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60 • ВП - от -0,1 до 0 • МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4 по заказу: кгс/см2, бар, атм, мм вод.ст. *только для Ø 160мм
Рабочие нагрузки	постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 100% шкалы
Исполнение корпус-штуцер	радиальное эксцентрично-осевое
Штуцер	латунь, сталь нержавеющая, М20х1,5 (по умолчанию), G1/2 - SW22 - □22

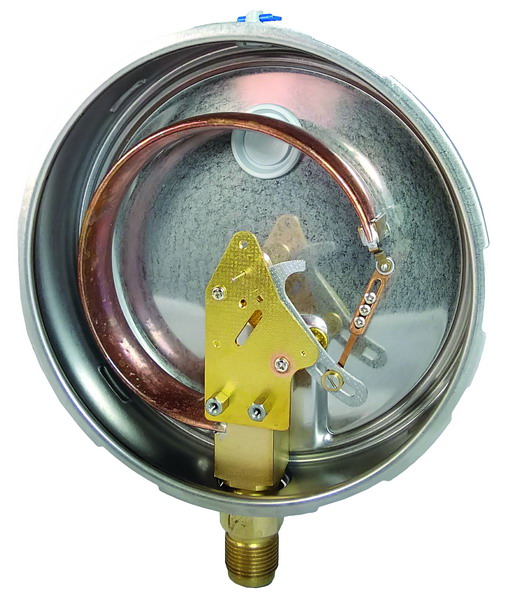

Измерительный элемент	медный сплав, сталь нержавеющая, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина
Механизм	латунь, сталь нержавеющая
Циферблат	алюминиевый сплав, белый, шкала чёрная
Корпус	сталь нержавеющая
Стекло	безопасное
Обечайка	сталь нержавеющая, байонет (резьба)
Корректор нуля	на стрелке
Степень защиты	IP65
Климатическое исполнение	У2 по ГОСТ 15150-69
Температура окружающей среды	-50... +60 °С (-60°С)
Температура измеряемой среды	до +60 °С
Виброзащищённость	группа L3 по ГОСТ Р 52931-2008
Средний срок службы	10 лет
Масса, кг	Ø 100 - 0,35 Ø 160 - 0,95
Опции	• заводской номер (по умолчанию) • пломбировка корпуса • технологическая черта • специальная шкала (температурная для фреонов) • внутренний демпфер • стрелка минимального и/или максимального давления (с/без ябедника) • кислородное исполнение - О2

Примеры заказа

Манометр показывающий (МП), диаметром корпуса 100мм (100) из стали нержавеющей (Н) и техническим стеклом, радиальным расположением штуцера, пределом измерения 0,6 МПа (0,6 МПа), с присоединительной резьбой штуцера G1/2 (G1/2), классом точности 0,6 (0,6):

Манометр МП100Н-0,6МПа-G1/2-0,6

Манометр показывающий (МП), диаметром корпуса 160мм (160) из стали нержавеющей (Н), коррозионностойкий (Н), техническим стеклом, радиальным расположением штуцера, пределом измерения 1,6 МПа (1,6 МПа), с присоединительной резьбой штуцера М20х1,5, классом точности 0,6 (0,6):

Манометр МП160НН-1,6МПа-0,6

В мае 2014 г. прибору присвоен Знак качества средств измерений ФБУ "Ростест-Москва".
