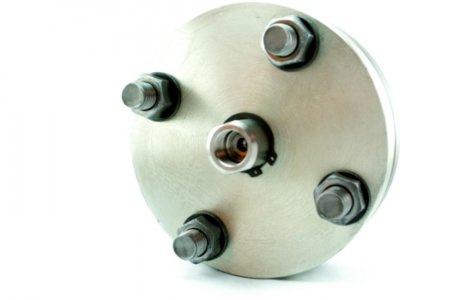

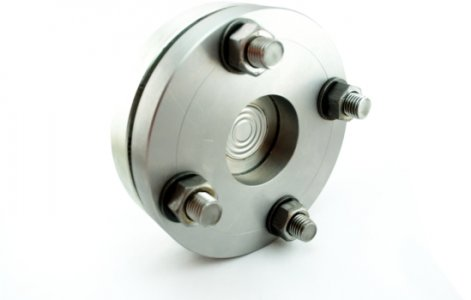

Разделители сред мембранные с открытой мембраной РСМ-306

изображение_2022-06-24_120711235
_2022-06-24_120726787
изображение_2022-06-24_120711235
Description

Описание

Разделители сред мембранные с открытой мембраной РСМ-306 для защиты чувствительных элементов измерительных устройств (манометров, вакуумметров, мановакуумметров, датчиков давления) от непосредственного контакта с коррозионно-активными, кристаллизующимися, высокотемпературными жидкими и газообразными средами, а так же со средами с высокой вязкостью.

Выпускаются по ТУ 4212-001-59541470-2008

Технические характеристики

ПараметрЗначение
РСМ-306-DN50-PNРСМ-306-DN-80-PN
Номинальный диаметр DN 50 80
Номинальное давление РN, МПа 0,6; 1,6; 2,5; 4,0; 6,3; 10 по ГОСТ 12815
Присоединительные размеры на входе среды ГОСТ 12815 исп.2 (Ряд 2)
Диапазон рабочих температур, оС зависит от типа разделительной жидкости и материала уплотнения
Максимальный вытесняемый объем камеры, см3 0,55 2,2
Внутренний объем, заполняемый разделительной жидкостью, см3 2,0 3,5
Материал фланца Ст20 (при t до −25, оС)
по заказу 09Г2С (при t до −40, оС)
Сталь 12Х18Н10Т (при t до −40, оС)

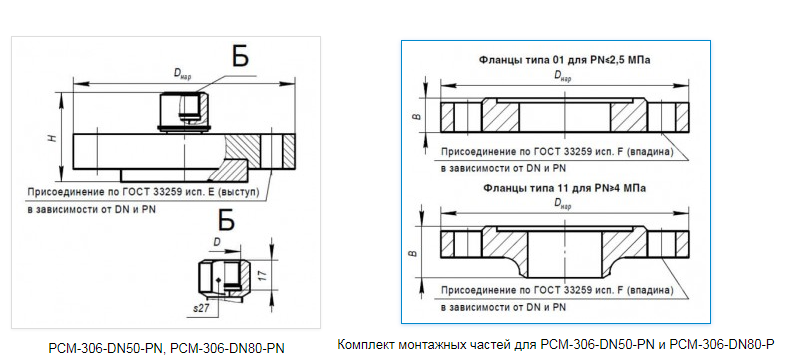

Габариты и размеры


Номинальный

диаметр DN, мм

 Номинальное давление PN, МПа  H, мм

H, мм

 Dнар, мм B, м
50 0,6 50 140 16
1,6 50 160 22
2,5 50 160 24
4 55 160 33
6,3 60 175 41
10 73 195 48
80 0,6 50 185 18
1,6 55 195 24
2,5 55 195 26
4 62 195 43
6,3 68 210 48
10 82 230 63

Присоединение к процессу

Код соединений к процессу Присоединение к процессу
Резьба D
00 М20x1,5
01 G1/2

Материалы, контактирующие с рабочей средой

Код материаламембранакорпусные деталиФланецпрокладкаДиапазон рабочих температур, °С
-А Сплав 36НХТЮ Сталь 12Х18Н10Т Сталь 20

Прокладка

из паронита ПОН		 -25 ... +2001)
-09Г2С Сталь 09Г2С -40 ... +2001)
-Б Сталь 12Х18Н10Т

1) Температура эксплуатации паронита ПОН по ГОСТ 481. Прокладка входит в состав КМЧ для РСМ-306.

Гарантийные обязательства

ПараметрЗначение
Гарантийный срок эксплуатации, месяцы 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления

Комплект поставки

НаименованиеКоличество
Разделитель сред 1
Прокладка медная 1
Паспорт 1
Комплект монтажных частей по заказу

Обозначение при заказе

РСМ-306DN50PN2,500A
1 2 3 4 5
  1. Наименование.
  2. Номинальный диаметр DN (вкладка "Габариты и размеры").
  3. Номинальное давление по ГОСТ 12815 PN (вкладка "Габариты и размеры").
  4. Присоединительный размер резьбы под измерительный прибор
    00 - М20х1,5;
    01 - G1/2.
  5. Материал фланца (по таблице Материалы, контактирующие с рабочей средой - вкладка 3).

По специальному заказу разделитель сред поставляется в комплексе с КМЧ, измерительным устройством, капиллярной линией, а также с вакуумной заливкой одной из жидкостей: ПМС-5, ПЭФ-70/110, ПФМС-4.
