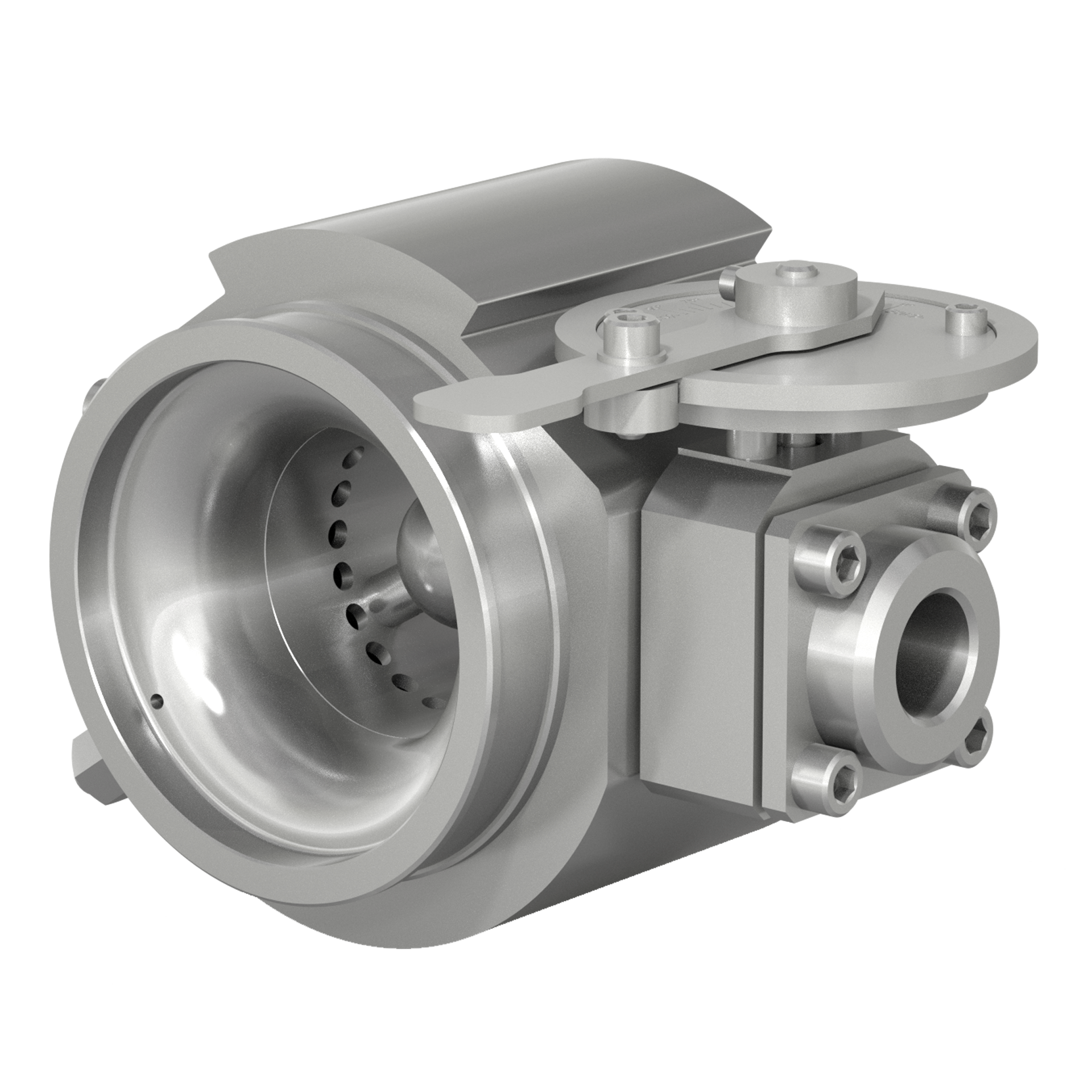

Смесители газов с ручной регулировкой
Description
Смесители газов с ручной регулировкой предназначены для подготовки смеси топлива (газа) и воздуха для надлежащего процесса сгорания в газовом двигателе или ином аналогичном газопотребляющем устройстве.

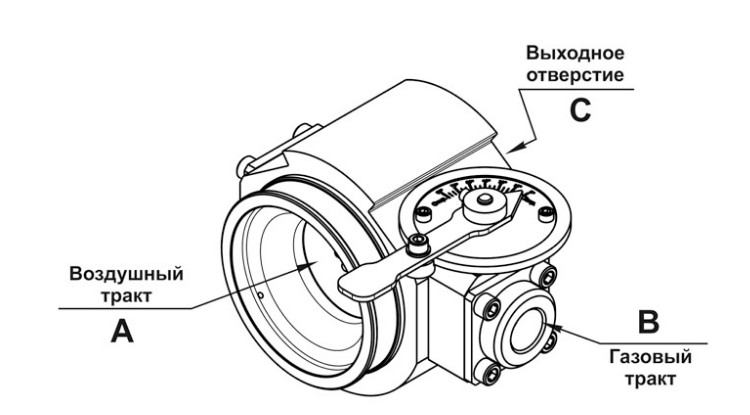

Основные параметры процесса сгорания топлива: высокий уровень эффективности и низкий уровень выхлопов. В газовом смесителе происходит смешивание газа и воздуха на основе сопла Вентури. Основанный на давлении всасывания двигателя, воздух поступает в сопло Вентури через воздушный тракт (впускное отверстие А). В самой узкой области создается вакуум, который затягивает газ через газовый тракт (впускное отверстие В). Происходит смешивание газа и воздуха, готовая смесь выходит через отверстие С. Благодаря различным размерам и диффузорам в форсунке возможно регулирование объема потока смеси.
Модификации
|
Наименование параметра
|
СГ 1-Р | СГ 2-Р | СГ 3-Р | СГ 4-Р |
|
Диапазон пропускной
способности, нм3/ч
|
90...650 | 250...1400 | 700...3000 | 2300...4800 |
| Масса, кг, не более | 5,2 | 8,0 | 9,9 | 22,3 |

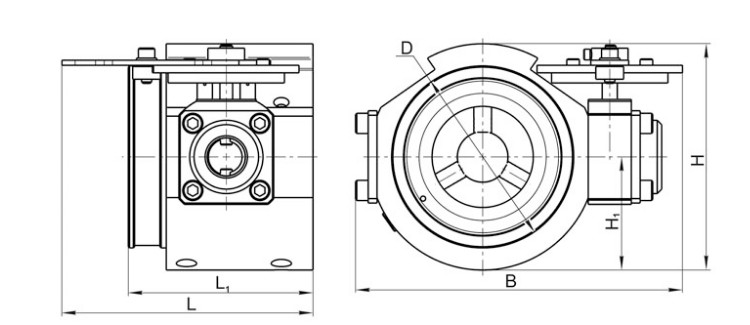

| Габаритные размеры, мм, не более | ||||
| L - длина | 190 | 199 | 205 | 313 |
| L1 | 107 | 146 | 161 | 322 |
| B - ширина | 207 | 259 | 280 | 370 |
| H - высота | 158 | 179 | 206 | 280 |
| H1 | 69 | 90 | 103 | 140 |
| D | 102 | 144 | 205 | 252 |
| Температура рабочей среды, ОС | -40...+80 ОС | |||
