Description

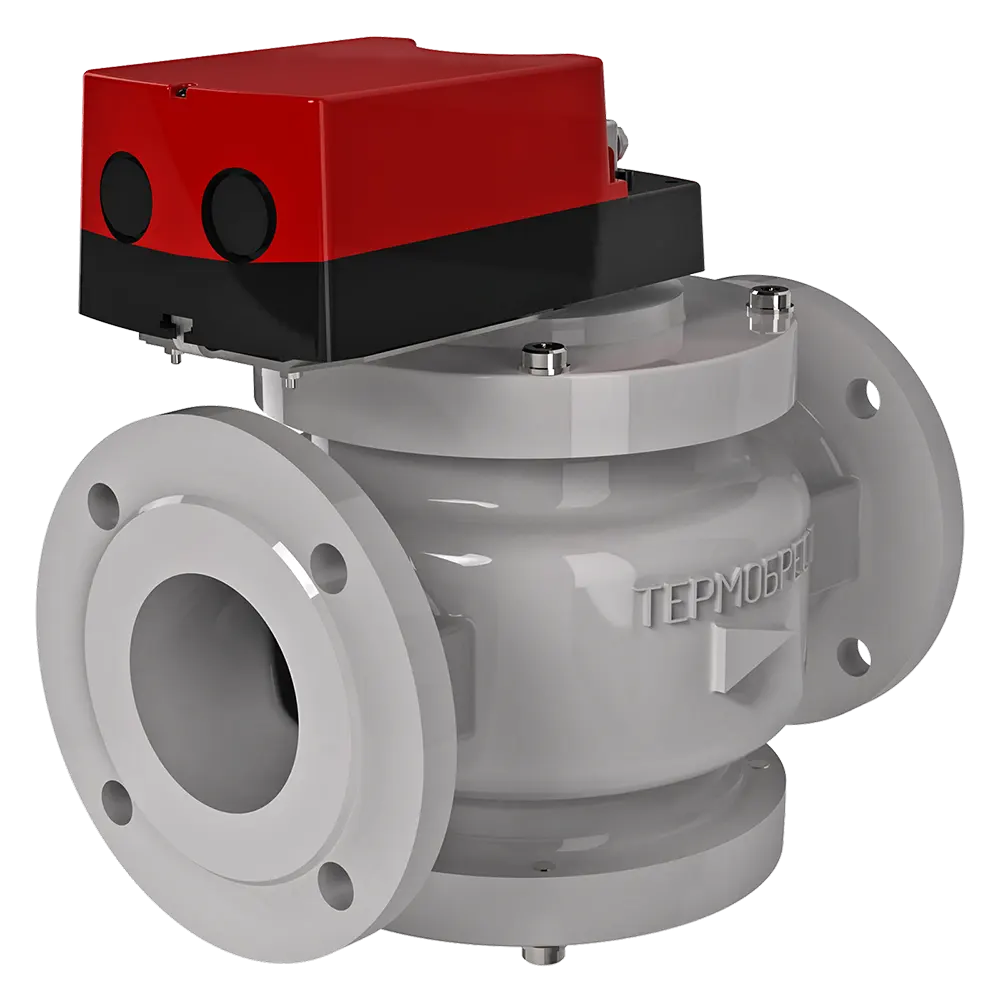

Заслонки регулирующие предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве регулирующего органа.
Заслонки применяются для плавного регулирования расхода газа и не являются запорным органом.
МАТЕРИАЛ КОРПУСА:
- легированная сталь.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+50°C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 6 бар (0,6 МПа).
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- -60...+70 °C.
СТЕПЕНЬ ЗАЩИТЫ:
- общепромышленное исполнение - IP54.
ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:
- 200 000.
ВРЕМЯ ПОЛНОГО ХОДА ЗАСЛОНКИ:
- DA4MU230-AS - 50 с;
- DA8MU230-AS - 55 c;
- DA24MU230-AS - 160 c.
ДИАПАЗОН РЕГУЛИРОВАНИЯ:
- от 0,05 % до 100 % от номинального расхода.
УГОЛ ПОВОРОТА ЗАСЛОНКИ:
- макс. 90°
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных и вертикальных трубопроводах.
Модификации

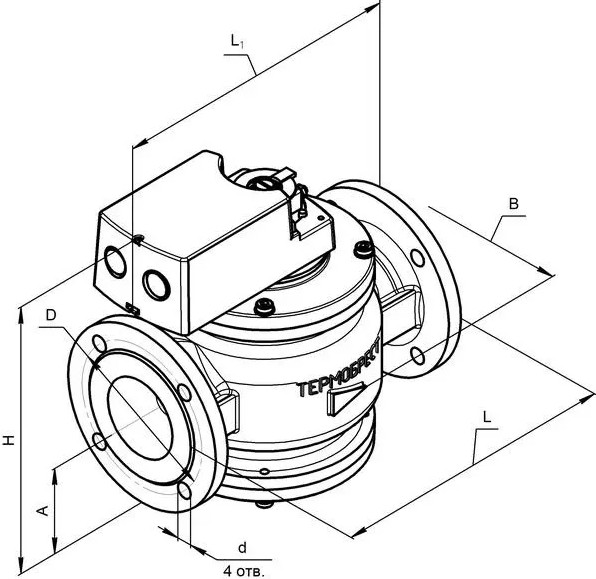

Габаритные и присоединительные размеры заслонок регулирующих DN 40-100, стальных, с электроприводом (пропорциональное регулирование, привод DA4MU230-AS, DA8MU230-AS, DA24MU230-AS)
|
Наименование
заслонки
|
DN |
Используемый
электропривод
|
Диапазон
присоедин.
давления, МПа
|
Размеры, мм
|
Масса,
кг
|
||||||
|
L
|
L1 |
B
|
H
|
A
|
D
|
d
|
|||||
| ЗР1 ½-6 ПР. ст. | 40 | DA4MU230-AS | 0...0,6 |
210
|
236 |
130
|
220
|
76
|
100
|
14 | 10 |
| ЗР2-6 ПР. ст. | 50 | DA4MU230-AS | 0...0,6 |
240
|
251 |
146
|
241
|
85
|
110
|
14
|
12,5 |
| ЗР2 ½-6 ПР. ст. | 65 | DA8MU230-AS | 0...0,6 |
270
|
280 |
192
|
270
|
94
|
130
|
14
|
16,5 |
|
ЗР3-6 ПР. ст.
|
80 | DA24MU230-AS | 0...0,6 |
310
|
300 |
228
|
288
|
109
|
150
|
18 | 23 |
| ЗР4 -6 ПР. ст. | 100 | DA24MU230-AS | 0...0,6 |
350
|
320 |
258
|
310
|
119
|
170
|
18
|
27,5 |
