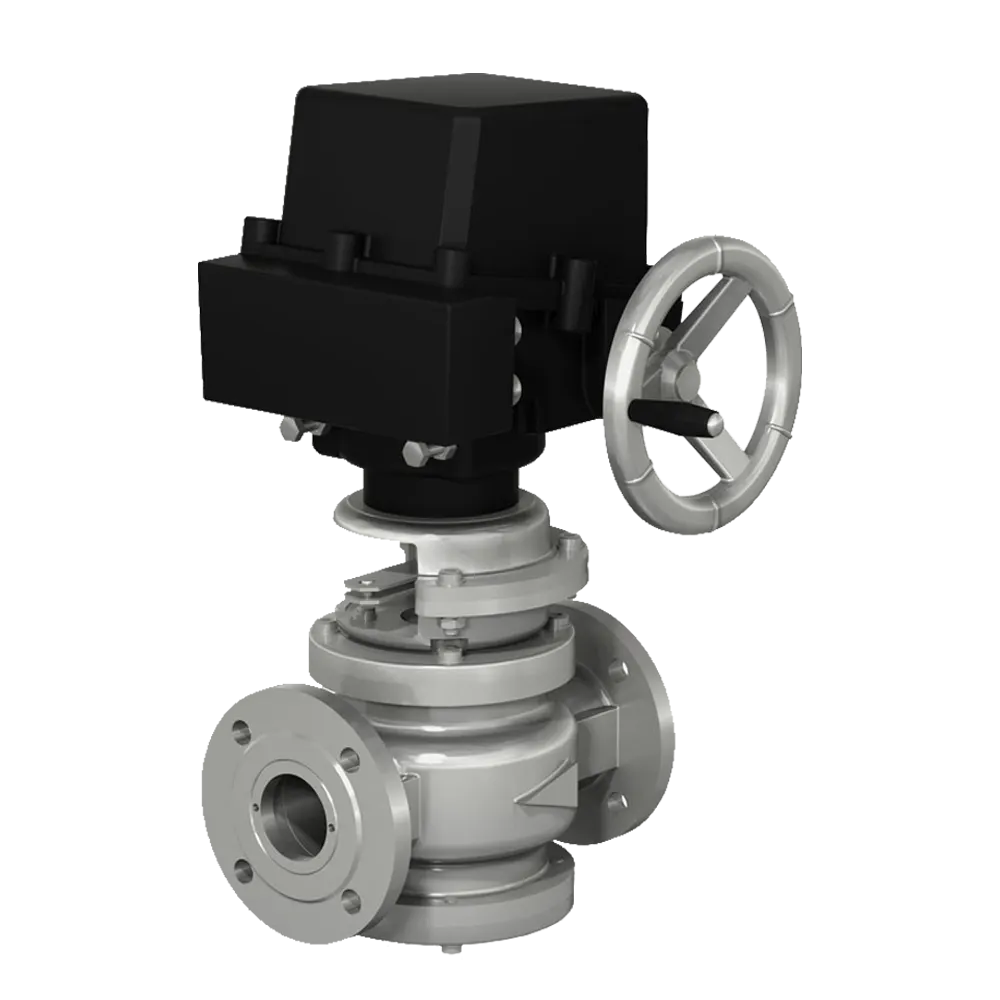

Регулирующие DN 40-100, стальные, с электроприводом
(пропорциональное регулирование, привод SP1-Ex) во взрывозащищенном исполнении
Description
Заслонки регулирующие предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве регулирующего органа.
Заслонки применяются для плавного регулирования расхода газа и не являются запорным органом.
Заслонки регулирующие дроссельного типа во взрывозащищенном исполнении изготавливаются с уровнем взрывозащиты "повышенная надежность против взрыва".
Вид взрывозащиты - "с" (конструкционная безопасность).
Маркировка взрывозащиты - Ex II Gb c T4.
МАТЕРИАЛ КОРПУСА:
- Легированная сталь.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+40 °C);
- У2 (-45...+40 °C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 6 бар (0,6 МПа).
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- -60...+70 °C.
СТЕПЕНЬ ЗАЩИТЫ:
- общепромышленное исполнение - IP67.
ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:
- 200 000.
ВРЕМЯ ПОЛНОГО ХОДА ЗАСЛОНКИ:
- 80 с.
ДИАПАЗОН РЕГУЛИРОВАНИЯ:
- от 0,05 % до 100 % от номинального расхода.
УГОЛ ПОВОРОТА ЗАСЛОНКИ:
- макс. 90°
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных и вертикальных трубопроводах.
ВНИМАНИЕ! Напряжение питания привода SP1-Ex («Regada») - 220 В, 50 Гц
Модификации

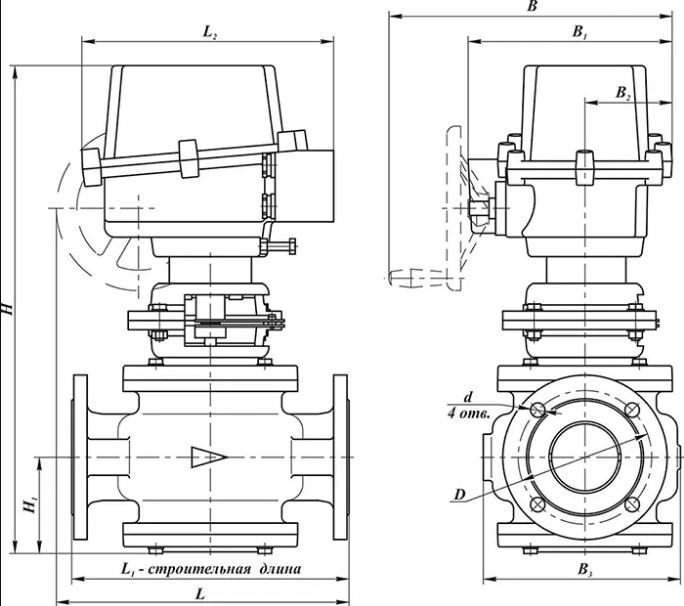

Габаритные и присоединительные размеры заслонок регулирующих DN 40-100, стальных, с электроприводом (пропорциональное регулирование, привод SP1-Ex) во взрывозащищенном исполнении
|
Наименование
заслонки
|
DN |
Диапазон
присоед.
давления, МПа
|
Размеры, мм
|
Масса,
кг
|
||||||||||
|
L
|
L1
|
L2
|
B
|
B1 |
B2
|
B3
|
H
|
A
|
D
|
d
|
||||
| ЗР1 ½-6 Е ст. | 40 | 0...0,6 |
255
|
210
|
260
|
276
|
200
|
95
|
160 |
443
|
76
|
100
|
14 | 17,5 |
| ЗР2-6 Е ст. | 50 | 0...0,6 |
270
|
240
|
260
|
276 | 200 | 95 | 155 |
460
|
85
|
110
|
14
|
20,3 |
| ЗР2 ½-6 Е ст. | 65 | 0...0,6 |
285
|
270
|
260
|
276 | 200 | 95 | 200 |
485
|
94
|
130
|
14
|
24,1 |
|
ЗР3-6 Е ст.
|
80 | 0...0,6 |
305
|
310
|
260
|
276 | 200 | 95 | 230 |
505
|
109
|
150
|
18 | 30,5 |
| ЗР4 -6 Е ст. | 100 | 0...0,6 |
325
|
350
|
260
|
276 | 200 | 95 | 260 |
525
|
119
|
170
|
18
|
35,2 |
