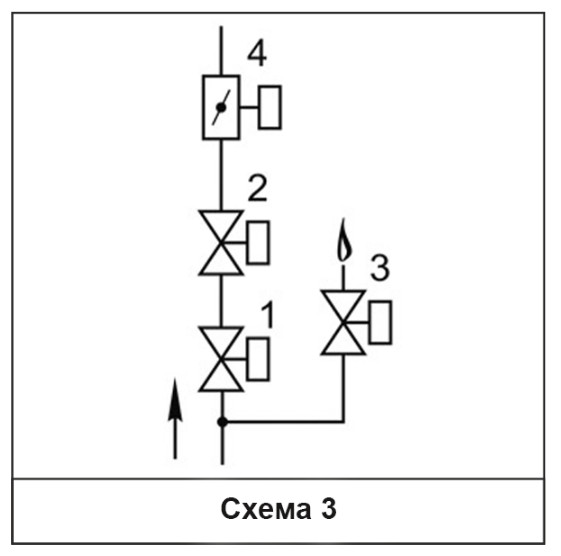

DN 40-100 (схема 3) с заслонкой регулирующей

изображение_2024-06-26_173704152
Description

Описание

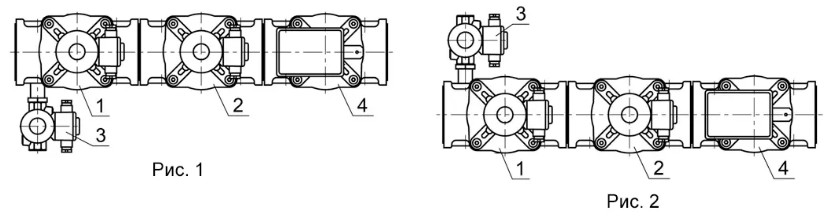

Блок (рис. 1, 2) состоит из следующих основных узлов и деталей:
- основного запорного клапана 1;
- рабочего клапана 2;
- клапана запальной горелки 3;
- заслонки регулирующей 4.
Клапан запальной горелки может располагаться справа по ходу газа (рис. 1) или слева (рис. 2).
Материал корпусов всех клапанов и заслонки, входящих в блок, - сплав АК12ОЧ, АК12ПЧ.

Технические характеристики

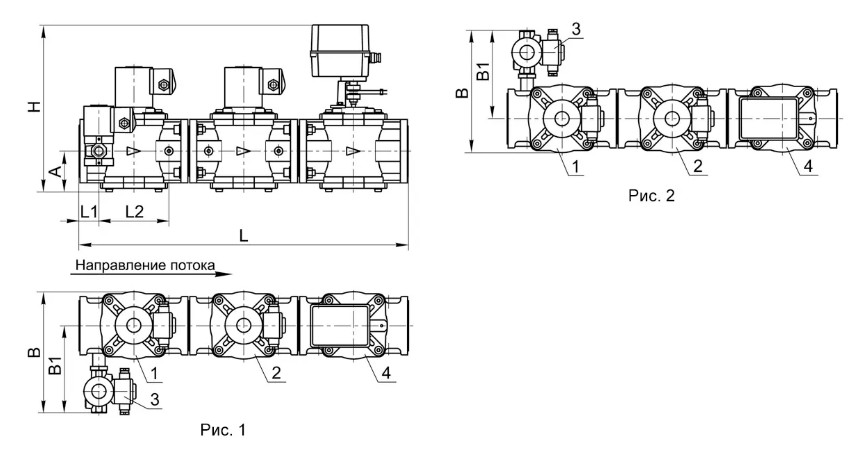

Обозначение Номинальный диаметр DN №, тип клапана в схеме Основные размеры, мм, не более Масса, кг, не более
L B H A L1 L2 B1
мм дюймы
С1½Н-3-153 ЗР ... 40 1½ 1) ВН1½Н-1 (К, П)
2) ВН1½Н-1 (П) 		 3) ВН½Н-4 (П)
4) ЗР1½-6 ПР		 480 225 305 75 28,5 105 165 16,0
С2Н-3-154 ЗР ... 50 2 1) ВН2Н-1 (К, П)
2) ВН2Н-1 (П) 		 3) ВН½Н-4 (П)
4) ЗР2-6 ПР		 480 235 315 77 28,5 105 170 17,5
С2½Н-3-19 ЗР ... 65 2½ 1) ВН2½Н-0,5* (К, П)
2) ВН2½Н-0,5* (П) 		 3) ВН½Н-4 (П)
4) ЗР2½-6 ПР		 705 270 345 86 42,5 150 185 27,0
С3Н-3-22 ЗР ... 80 3 1) ВН3Н-0,5* (К, П)
2) ВН3Н-0,5* (П) 		 3) ВН½Н-4 (П)
4) ЗР3-6 ПР 		 774 280 355 95 39 180 190 31,5
С4Н-3-25 ЗР ... 100 4 1) ВН4Н-0,5* (К, П)
2) ВН4Н-0,5* (П) 		 3) ВН½Н-4 (П)
4) ЗР4-6 ПР 		 834 300 380 110 41,5 195 200 37,5
