Фланцевые DN 32-100

стальные, с датчиком положения

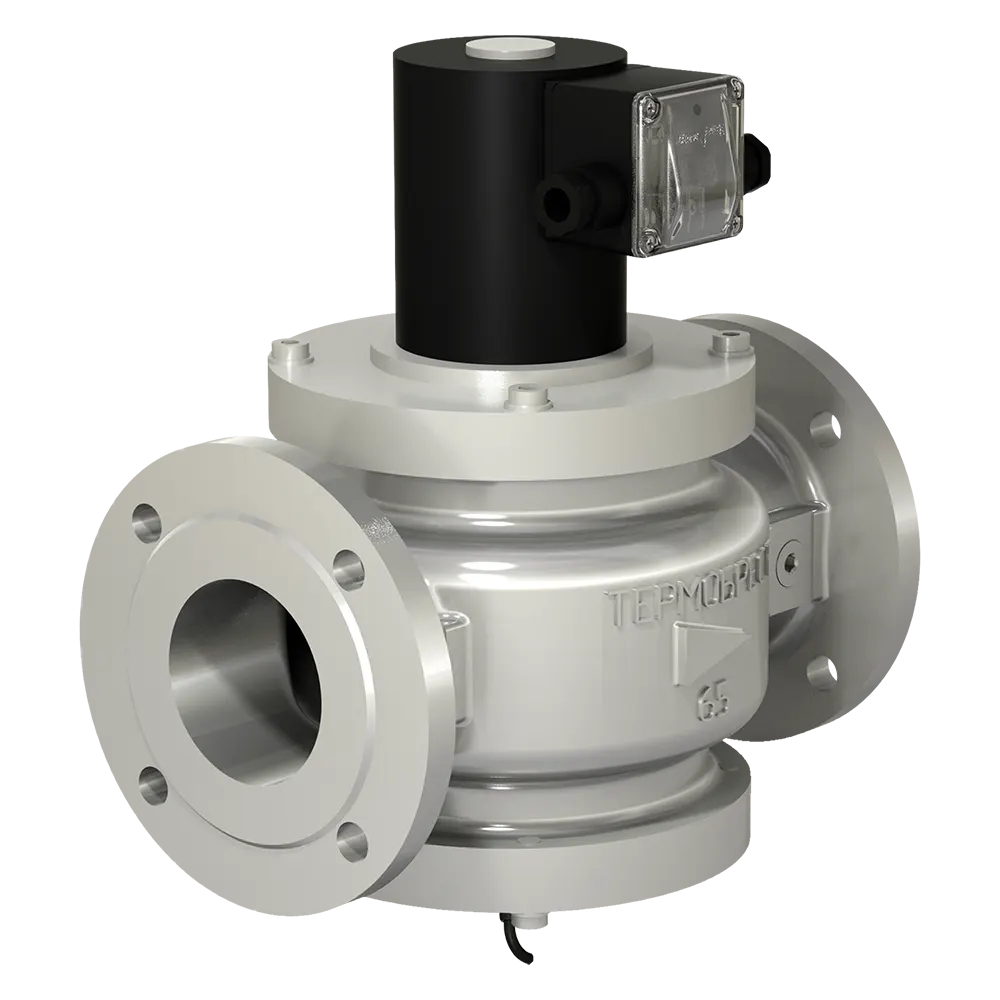

изображение_2024-07-18_170104418
Description

Описание

Фланцевые DN 32-100, стальные, с датчиком положения предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

МАТЕРИАЛ КОРПУСА:

  • Легированная сталь.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C);
  • У2 (-45...+60 °C);
  • УХЛ2 (-60...+60 °С);
  • УХЛ1 (-60...+60 °C) – только для взрывозащищенного исполнения.

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

  • 6 бар (0,6 МПа).

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

  • (-60...+70 °C) – по умолчанию;
  • (-45...+120 °C) – по специальному заказу.

СТЕПЕНЬ ЗАЩИТЫ:

  • общепромышленное исполнение - IP65;
  • взрывозащищенное исполнение - IP67.

НАПРЯЖЕНИЕ ПИТАНИЯ, В:

  • 220, 110, 24, 12* переменного тока;

220, 110, 24, 12* постоянного тока.
* для катушек мощностью не более 35 Вт

Номинальный диаметр клапана
Давление
 Частота включений, 1/час, не более Полный ресурс, не менее
DN 32 до 0,3 МПа 1000 срабатываний  1 000 000 включений
до 0,6 МПа 300 срабатываний 500 000 включений
DN 40-50 до 0,3 МПа
до 0,6 МПа 150 срабатываний
DN 65-100 до 0,3 МПа 300 срабатываний 300 000 включений
до 0,6 МПа 150 срабатываний

ТИП ДАТЧИКА:

  • индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68.

НАПРЯЖЕНИЕ ПИТАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ:

  • 10...30 В постоянного тока.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • для DN 32-50 - на горизонтальных или вертикальных трубопроводах, за исключением, когда электромагнитная катушка направлена вниз;
  • для DN 65-100 – на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.

Модификации

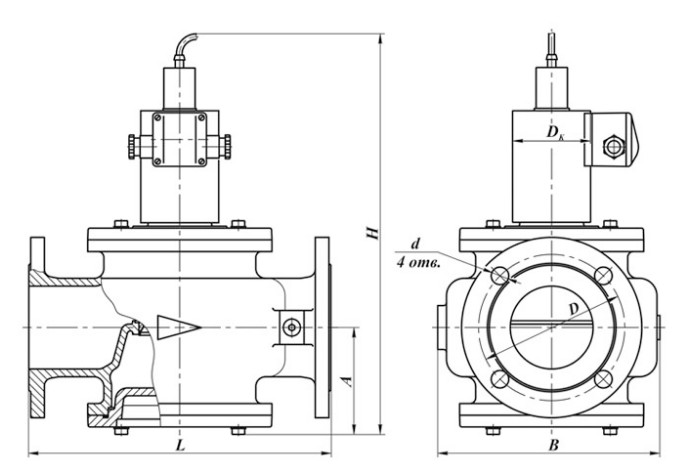

Габаритные и присоединительные размеры клапанов на DN 32-100, с датчиком положения

Наименование
клапана
DN
Соединение,
дюйм
Диапазон
присоед.
давл-я,
МПа
 Размеры, мм
Потребл.
мощность,
Вт, не более**
Масса, кг
Коэф.
сопр.
L B DK Н А D d
ВН1¼Н-1П ст. фл. 32 1 ¼ 0...0,1 190 121 65 (80)* 300 70 90 14 25 / 12,5 6,6 (7,8)* 11,5
ВН1¼Н-3П ст фл. 32 1 ¼ 0...0,3 190 121 80 300 70 90 14 35 / 17,5 7,3 (7,8)* 11,5
ВН1¼Н-6П  ст фл.  32 1 ¼ 0...0,6 190 121 80 300 70 90 14 35 / 17,5 7,3 (7,8)* 11,5
ВН1½Н-1П ст. фл. 40 1 ½ 0...0,1 210 160 65 (80)* 315 75 100 14 25 / 12,5 10,5 (11,7)* 7,0
ВН1½Н-2П ст. фл. 40 1 ½ 0...0,2 210 160 80 315 75 100 14 25 / 12,5 11,1 (12,3)* 7,0
ВН1½Н-3П  ст. фл. 40 1 ½ 0...0,3 210 160 80 315 75 100 14 35 / 17,5 11,1 (12,3)* 7,0
ВН1½Н-6П ст. фл. 40 1 ½ 0...0,6 210 160 80 335 75 100 14 40 / 20 12,5 (12,8)* 7,0
ВН2Н-1П ст. фл. 50 2 0...0,1 240 155 65 (80)* 336 87 110 14 25 / 12,5 12,8 (14,0)* 7,9
ВН2Н-2П ст. фл. 50 2 0...0,2 240 155 80 336 87 110 14 25 / 12,5 13,4 (14,6)* 7,9
ВН2Н-3П ст. фл. 50 2 0...0,3 240 155 80 336 87 110 14 35 / 17,5 13,4 (14,6)* 7,9
ВН2Н-6П ст. фл. 50 2 0...0,6 240 155 80 356 87 110 14 40 / 20 14,8 (15,1)* 7,9
ВН2½Н-1П ст. 65 2½ 0...0,1 270 200 80 390 94 130 14 55 / 27,5 18,8 (19,1)* 8,9
ВН2½Н-3П ст. 65 2½ 0...0,3 270 200 80 405 94 130 14 65 / 32,5 19,3 (19,6)* 8,9
ВН2½Н-6П ст. 65 2½ 0...0,6 270 200 80 405 94 130 14 65 / 32,5 21,3 (21,6)* 8,9
ВН3Н-1П ст. 80 3 0...0,1 310 230 80 438 112 150 18 65 / 32,5 29,9 (30,2)* 8,1
ВН3Н-3П ст. 80 3 0...0,3 310 230 100 443 112 150 18 90 / 45 32,3 (32,6)* 8,1
ВН3Н-6П ст. 80 3 0...0,6 310 230 100 443 112 150 18 90 / 45 33,3 (33,6)* 8,1
ВН4Н-1П ст. 100 4 0...0,1 350 260 80 457 121 170 18 65 / 32,5 33,3 (33,6)* 9,0
ВН4Н-3П ст. 100 4 0...0,3 350 260 100 462 121 170 18 90 / 45 35,7 (36,0)* 9,0
ВН4Н-6П ст. 100 4 0...0,6 350 260 100 462 121 170 18 90 / 45 37,3 (37,6)* 9,0
  * Для взрывозащищенного исполнения клапана.
  ** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
   Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.
