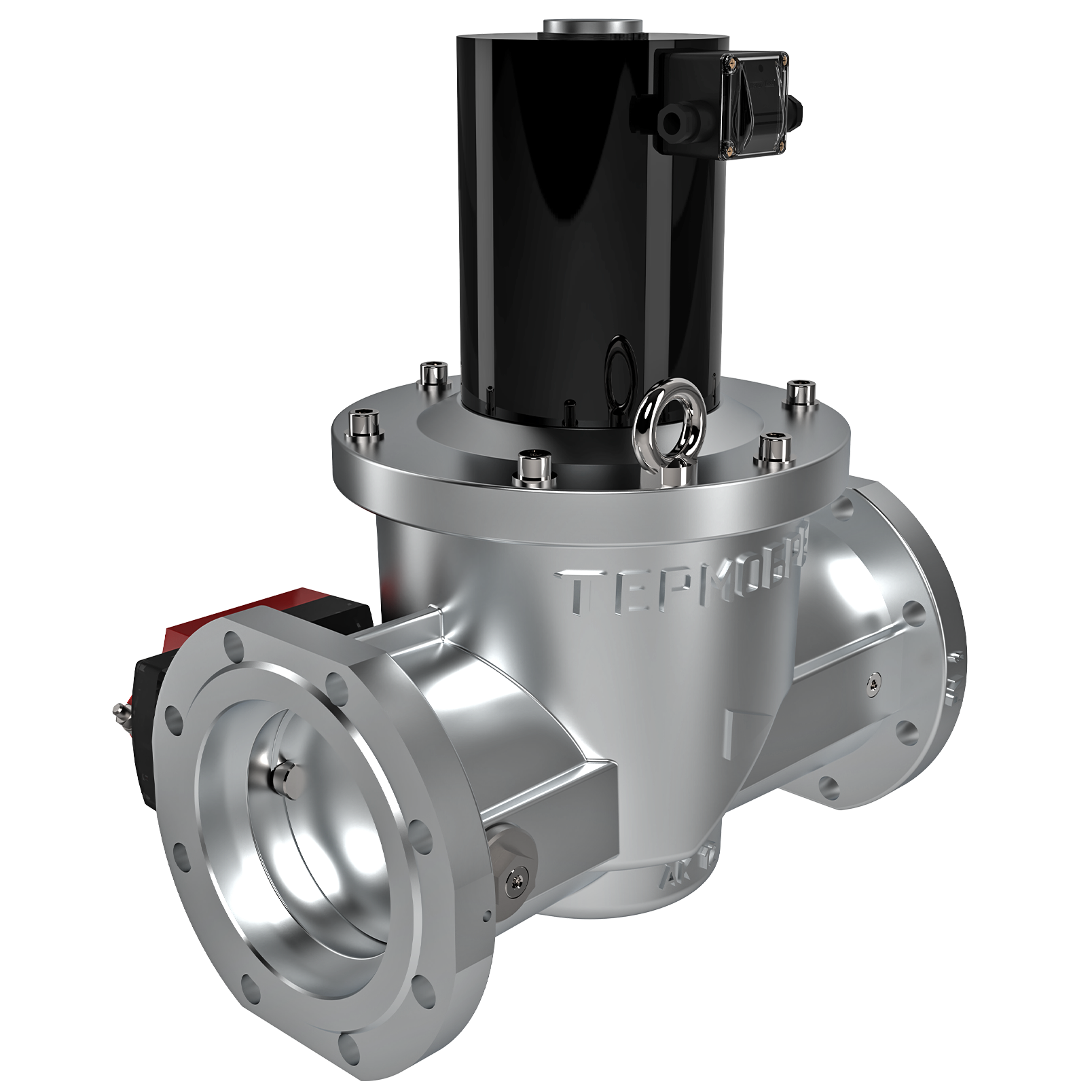

Фланцевые DN 125 - 200
с электроприводом регулятора расхода (привод DA24MU230-AS)
Description
Описание
Клапаны электромагнитные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.
В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа до запорного органа.
Клапан с пропорциональным регулированием работает в следующих режимах:
- “закрыто” (при обесточенной электромагнитной катушке);
-“номинальный расход” (напряжение подано на электромагнит и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе).
Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.
МАТЕРИАЛ КОРПУСА:
- Алюминиевые сплавы АК12ОЧ, АК12ПЧ.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+50 °C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 6 бар (0,6 МПа).
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-60...+70 °C) – по умолчанию;
- (-45...+120 °C) – по специальному заказу.
СТЕПЕНЬ ЗАЩИТЫ КЛАПАНА:
- общепромышленное исполнение - IP65.
ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:
- 500 000.
ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:
- 20.
НАПРЯЖЕНИЕ ПИТАНИЯ, В:
- 220, 110, 24 переменного тока;
- 24 постоянного тока.
СТЕПЕНЬ ЗАЩИТЫ ЭЛЕКТРОПРИВОДА:
- общепромышленное исполнение - IP54.
ВРЕМЯ ПОВОРОТА РЕГУЛЯТОРА:
- 160 сек.
УГОЛ ПОВОРОТА РЕГУЛЯТОРА:
- 90°.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление клапанов, предназначенных для установки на вертикальных участках трубопровода.
Модификации

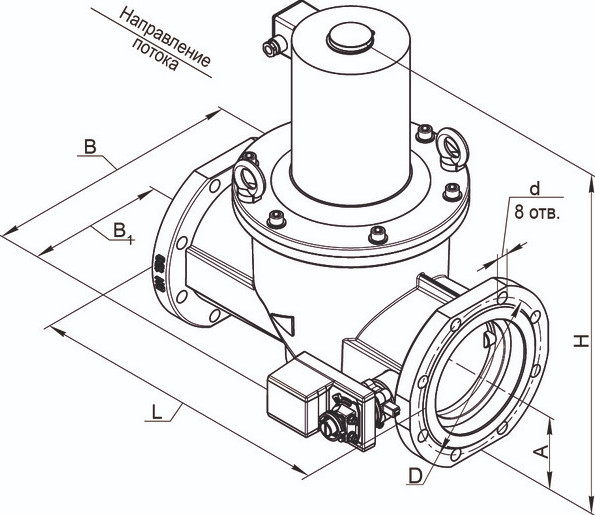

Габаритные и присоединительные размеры клапанов фланцевых DN 125 - 200, с электроприводом регулятора расхода (пропорциональное регулирование, привод DA24MU230-AS)
|
Наиме-
нование
клапана
|
DN
|
Соед.,
дюйм
|
Диапаз.
давл-я,
МПа
|
Размеры, мм |
Потреб.
мощн.,
Вт, не более*
|
Масса, кг
|
Коэф.
сопр.**
|
||||||
| L | B | B1 | H | A | D | d | |||||||
| Используемый электропривод HOOCON (Китай) DA24MU230-AS | |||||||||||||
| ВН5М-1К | 125 | 5 | 0...0,1 | 400 | 408 | 278 | 458 | 110 | 200 | 18 | 110 / 55 | 32 | 17,6 |
| ВН5М-3К | 125 | 5 | 0...0,3 | 400 | 408 | 278 | 458 | 110 | 200 | 18 | 110 / 55 | 32 | 17,6 |
| ВН5М-6К | 125 | 5 | 0...0,6 | 400 | 408 | 278 | 458 | 110 | 200 | 18 | 110 / 55 | 32 | 17,6 |
| ВН6М-1К | 150 | 6 | 0...0,1 | 480 | 447 | 292 | 548 | 119 | 225 | 18 | 260 / 130 | 54 | 17,0 |
| ВН6М-3К | 150 | 6 | 0...0,3 | 480 | 447 | 292 | 548 | 119 | 225 | 18 | 260 / 130 | 54 | 17,0 |
| ВН6М-6К | 150 | 6 | 0...0,6 | 480 | 447 | 292 | 548 | 119 | 225 | 18 | 260 / 130 | 54 | 17,0 |
| ВН8М-1К | 200 | 8 | 0...0,1 | 600 | 538 | 318 | 725 | 158 | 280 | 18 | 260 / 130 | 79 | 9,1 |
| ВН8М-3К | 200 | 8 | 0...0,3 | 600 | 538 | 318 | 725 | 158 | 280 | 18 | 260 / 130 | 79 | 9,1 |
| ВН8М-6К | 200 | 8 | 0...0,6 | 600 | 538 | 318 | 725 | 158 | 280 | 18 | 260 / 130 | 79 | 9,1 |
* Первое значение потребляемой мощности соответствует моменту открытия клапана;
второе значение – после перехода клапана в режим энергосбережения.
** Коэффициент сопротивления указан при полностью открытой регулирующей заслонке.
