Фланцевые, муфтовые DN 15-50, с медленным открытием

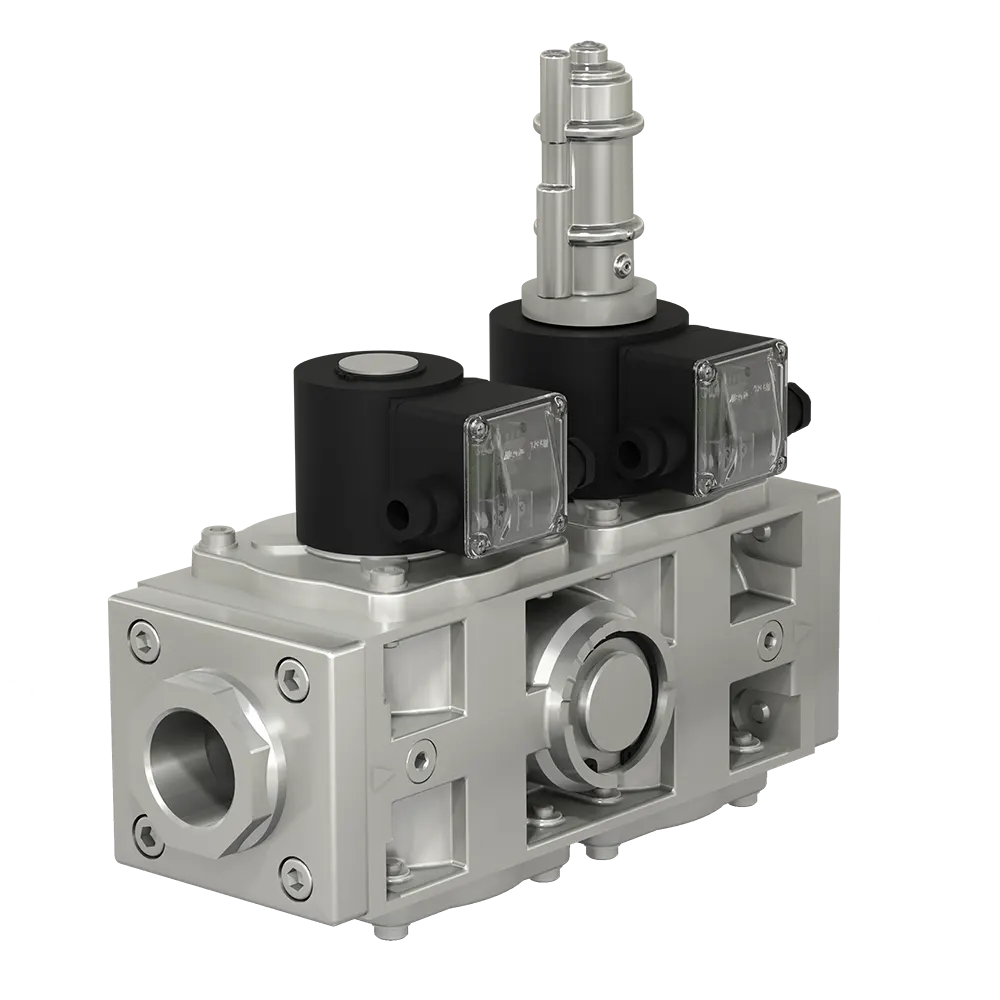

изображение_2024-06-27_015949415
Description

Описание

Состав: два последовательно расположенных затвора:
     - первый - быстрое открытие/ быстрое закрытие;
     - второй - медленное открытие/ быстрое закрытие.
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС).
Время открытия:
    - для DN 15 - 25:   5...20 с;
    - для DN 32 - 50:   5...30 с



Время закрытия:  не более 1 с
Напряжение питания:  220 В, 50 Гц
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более: 30 срабатываний.
Полный ресурс, не менее: 50 000 включений.
Монтажное положение: на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитные катушки направлены вниз.

Двойные клапаны с обозначением “К” имеют ручной регулятор расхода, располагающийся между затворами. Поворачивая вал регулятора против часовой стрелки можно увеличить количество проходящего через клапан газа. При вращении по часовой стрелке количество проходящего газа уменьшается.

Номинальный
диаметр
Номер
затвора
Потребляемая
мощность для
одной катушки, Вт
Напряжение
питания, В
Потребляемый ток, мА,
не более
 DN 15...25 1-ый затвор 25 / 12,5
220 В,
50 Гц
 150
 DN 32...50 2-ый затвор 35 / 17,5 190
 DN 15...25 1-ый затвор 55 / 27,5 230
 DN 32...50 2-ый затвор 65 / 32,5 300

Технические характеристики

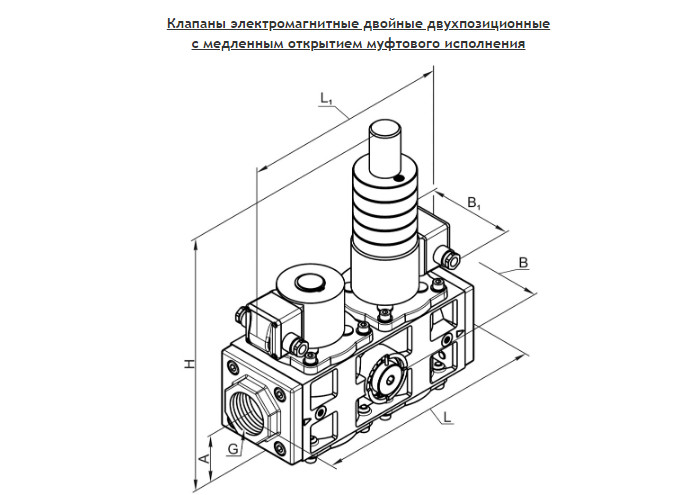

Габаритные размеры двойных муфтовых клапанов с медленным открытием

Наименование
клапана
DN
G,
дюйм
Диапазон
присоедин.
давления,
МПа
 Размеры, мм
Масса, кг
Коэф.
сопр.
L L1 B B1 Н А
ВН½ДТ-2 15 ½ 0…0,2 234 242 90 105 300 31,5 6,1 (8,5)* 3,7
ВН½ДТ-2К 15 ½ 0…0,2 234 242 90 105 300 31,5 6,1 (8,5)* 3,7
ВН½ДТ-4 15 ½ 0…0,4 234 242 90 105 300 31,5 6,1 (8,5)* 3,7
ВН½ДТ-4К 15 ½ 0…0,4 234 242 90 105 300 31,5 6,1 (8,5)* 3,7
ВН¾ДТ-2 20 ¾ 0…0,2 234 242 90 105 300 31,5 6,1 (8,5)* 5,9
ВН¾ДТ-2К 20 ¾ 0…0,2 234 242 90 105 300 31,5 6,1 (8,5)* 5,9
ВН¾ДТ-4 20 ¾ 0…0,4 234 242 90 105 300 31,5 6,1 (8,5)* 5,9
ВН¾ДТ-4К 20 ¾ 0…0,4 234 242 90 105 300 31,5 6,1 (8,5)* 5,9
ВН1ДТ-2 25 1 0…0,2 234 242 90 105 300 31,5 6,1 (8,5)* 12,5
ВН1ДТ-2К 25 1 0…0,2 234 242 90 105 300 31,5 6,1 (8,5)* 12,5
ВН1ДТ-4 25 1 0…0,4 234 242 90 105 300 31,5 6,1 (8,5)* 12,5
ВН1ДТ-4К 25 1 0…0,6 234 242 90 105 300 31,5 6,1 (8,5)* 12,5
ВН1¼ДТ-3  32 1¼ 0…0,3 336 302 138 105 395 75 12,5 (14,9)* 7,0
ВН1¼ДТ-3К 32 1¼ 0…0,3 336 302 138 105 395 75 12,5 (14,9)* 7,0
ВН1½ДТ-3  40 1½ 0…0,3 336 302 138 105 395 75 12,5 (14,9)* 10,8
ВН1½ДТ-3К  40 1½ 0…0,3 336 302 138 105 395 75 12,5 (14,9)* 10,8
ВН2ДТ-3  50 2 0…0,3 336 302 138 105 395 75 12,5 (14,9)* 17,1
ВН2ДТ-3К 50 2 0…0,3 336 302 138 105 395 75 12,5 (14,9)* 17,1
* Для взрывозащищенного исполнения двойного клапана

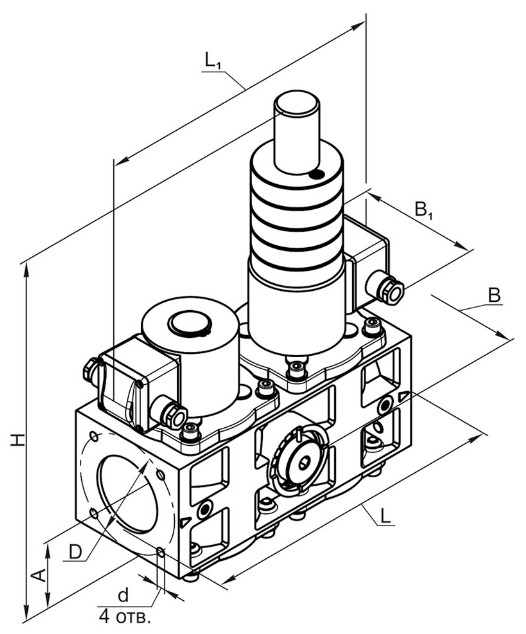

Клапаны электромагнитные двойные двухпозиционные с медленным открытием фланцевого исполнения


Габаритные размеры двойных фланцевых клапанов с медленным открытием

Наименование
клапана
DN
G,
дюйм
Диапазон
присоедин.
давления,
МПа
 Размеры, мм
Масса, кг
Коэф-т
сопрот.
L L1 B B1 Н А D d
ВН½ДТ-2 фл. 15 ½ 0…0,2 180 242 90 105 300 31,5 55 12 5,2 (7,4)* 11,2
ВН½ДТ-2К фл. 15 ½ 0…0,2 180 242 90 105 300 31,5 55 12 5,2 (7,4)* 11,2
ВН½ДТ-4 фл. 15 ½ 0…0,4 180 242 90 105 300 31,5 55 12 5,2 (7,4)* 11,2
ВН½ДТ-4К фл. 15 ½ 0…0,4 180 242 90 105 300 31,5 55 12 5,2 (7,4)* 11,2
ВН¾ДТ-2 фл. 20 ¾ 0…0,2 180 242 90 105 300 31,5 65 12 5,2 (7,4)* 11,2
ВН¾ДТ-2К фл. 20 ¾ 0…0,2 180 242 90 105 300 31,5 65 12 5,2 (7,4)* 11,2
ВН¾ДТ-4 фл. 20 ¾ 0…0,4 180 242 90 105 300 31,5 65 12 5,2 (7,4)* 11,2
ВН¾ДТ-4К фл. 20 ¾ 0…0,4 180 242 90 105 300 31,5 65 12 5,2 (7,4)* 11,2
ВН1ДТ-2 фл. 25 1 0…0,2 180 242 90 105 300 31,5 75 11 5,2 (7,4)* 11,2
ВН1ДТ-2К фл. 25 1 0…0,2 180 242 90 105 300 31,5 75 11 5,2 (7,4)* 11,2
ВН1ДТ-4 фл. 25 1 0…0,4 180 242 90 105 300 31,5 75 11 5,2 (7,4)* 11,2
ВН1ДТ-4К фл. 25 1 0…0,6 180 242 90 105 300 31,5 75 11 5,2 (7,4)* 11,2
ВН1¼ДТ-3 фл. 32 1¼ 0…0,3 270 302 138 105 395 75 90 12.5 11,4 (13,8)* 16,7
ВН1¼ДТ-3К фл. 32 1¼ 0…0,3 270 302 138 105 395 75 90 12.5 11,4 (13,8)* 16,7
ВН1½ДТ-3 фл. 40 1½ 0…0,3 270 302 138 105 395 75 100 14 11,4 (13,8)* 16,7
ВН1½ДТ-3К фл. 40 1½ 0…0,3 270 302 138 105 395 75 100 14 11,4 (13,8)* 16,7
ВН2ДТ-3 фл. 50 2 0…0,3 270 302 138 105 395 75 110 14 11,4 (13,8)* 16,7
ВН2ДТ-3К фл. 50 2 0…0,3 270 302 138 105 395 75 110 14 11,4 (13,8)* 16,7
* Для взрывозащищенного исполнения двойного клапана
