ТАУ-СГЭКР
Предназначен для измерения объема и объемного расхода неагрессивного, сухого газа при рабочих и стандартных условиях
Description
Назначение
Комплексы измерительно-вычислительные ТАУ-СГЭКР предназначены для измерения объема и объемного расхода неагрессивного, сухого газа при рабочих и стандартных условиях (температура 293,15 К, давление 101,325 кПа), а также для измерения температуры, абсолютного давления и контроля технологических параметров (разности давлений, температуры при наличии преобразователей).
Комплексы ТАУ-СГЭКР имеют модификации:

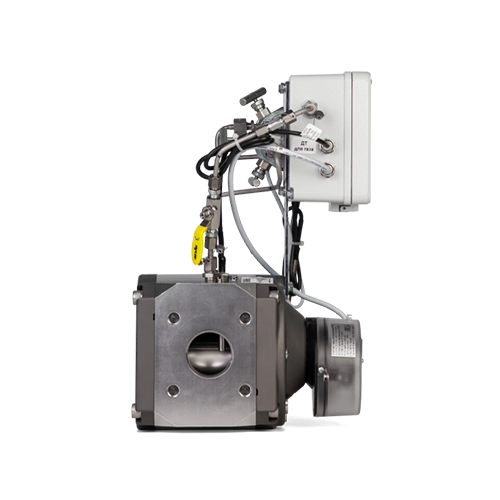

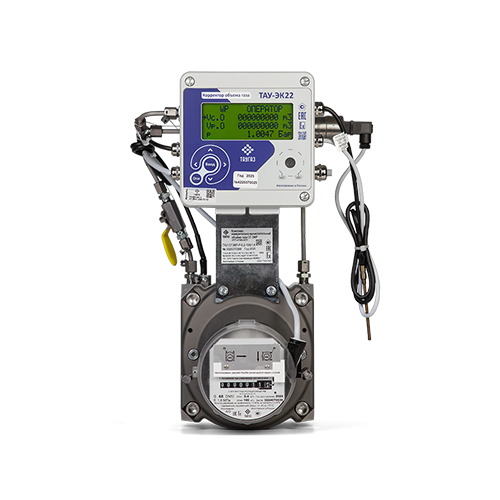

- ТАУ-СГЭКР-Р (на базе ротационных счетчиков газа РВГ);

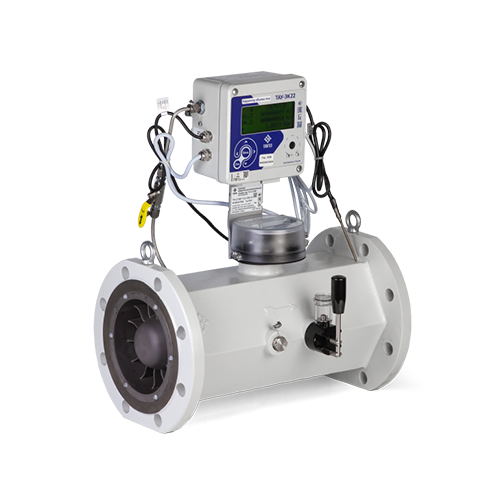

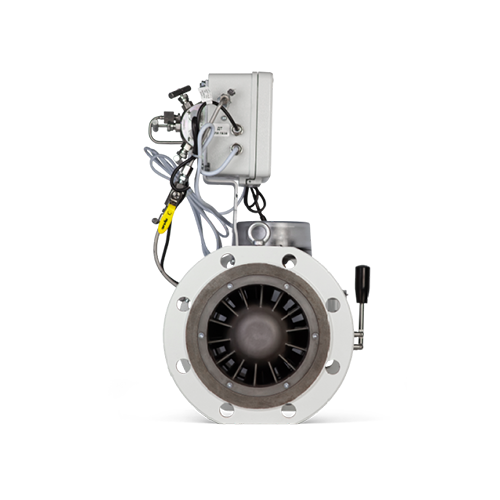

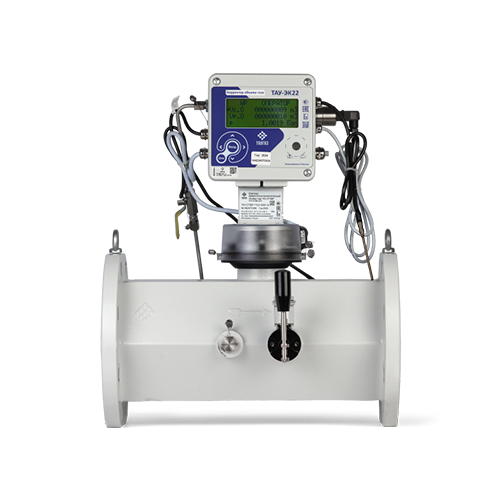

- ТАУ-СГЭКР-Т (на базе турбинных счетчиков газа ТАУ-ТСГ, СГ).
Основные функции
- измерение объема газа при рабочих условиях, температуры и давления газа;
- вычисление коэффициента сжимаемости по ГОСТ 30319.2–2015, ГОСТ Р 70927–2023;
- вычисление объема газа, приведенного к стандартным условиям;
- обработка, отображение и хранение измеренной информации и настроечных параметров комплекса;
- ведение архива потребления газа, нештатных ситуаций и изменения условно-постоянных величин;
- передача измеренной и рассчитанной информации по цифровым интерфейсам;
- опционально измерение разности давлений и температуры для контроля технологических параметров.
Отличительные особенности
- энергонезависимость, автономная работа от внутренних источников питания;
- передача информации по цифровым интерфейсам через модули телеметрии;
- интеграция в систему дистанционного сбора данных;
- единый межповерочный интервал — до 5 лет;
- срок службы не менее 10 лет;
- установка во взрывоопасной зоне.
Технические характеристики
Диапазон измерения объемного расхода в зависимости от модификации счетчика газа:
Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям, с учетом погрешности измерения температуры, без учета погрешности от принятия давления и коэффициента сжимаемости за условно-постоянные величины1), %:
Примечания:
- Во всем диапазоне рабочих условий эксплуатации, с учетом относительной погрешности, обусловленной алгоритмом вычисления объема газа и его программной реализацией (не более ±0,05%);
- Qном – номинальный объемный расход при рабочих условиях;
- Qмакс – максимальный объемный расход при рабочих условиях;
- Qмин – минимальный объемный расход при рабочих условиях;
- Qt – значение переходного объемного расхода при рабочих условиях. В зависимости от типа счетчика Qt принимается равным:
