Описание

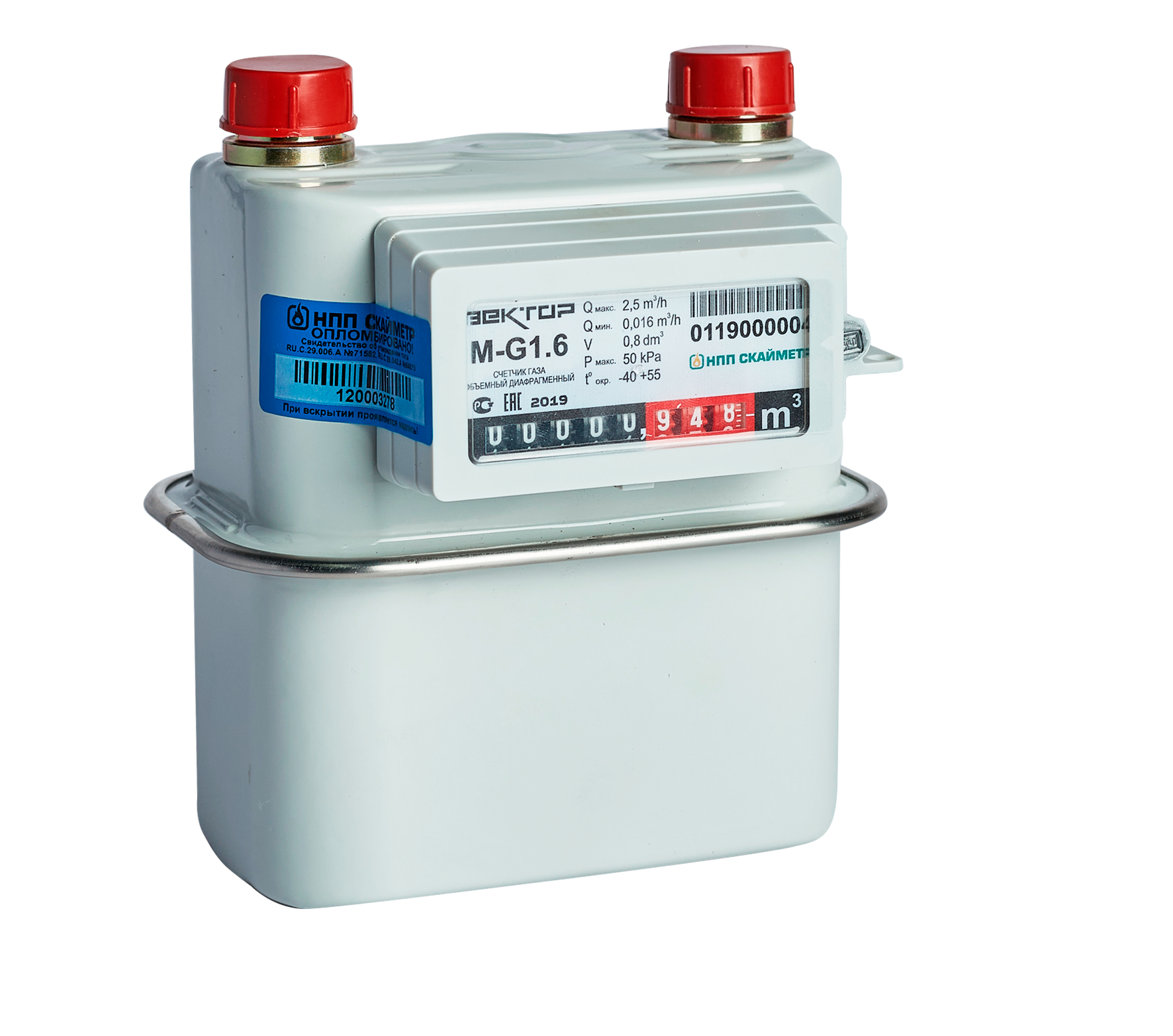

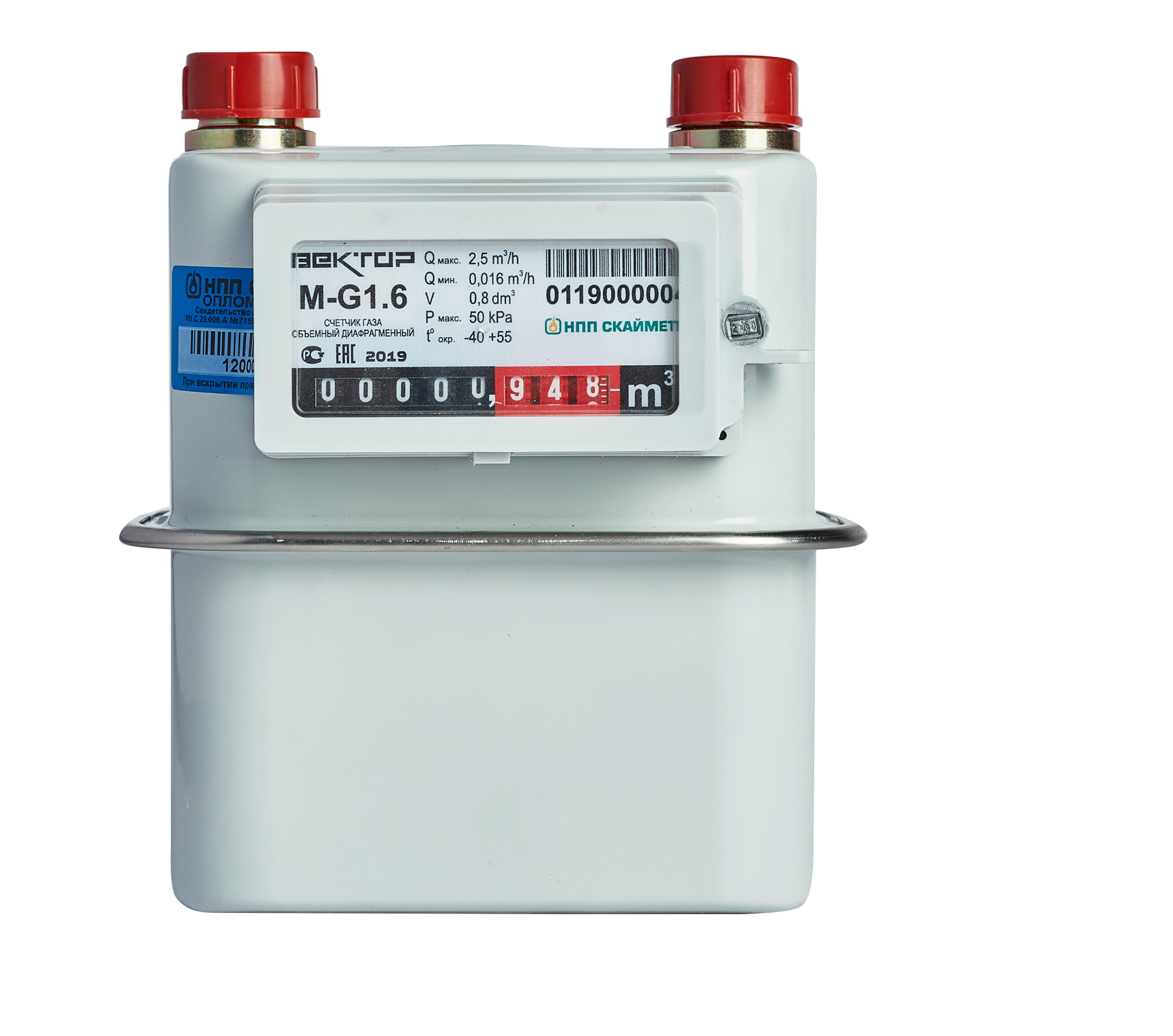

Надежный бытовой счетчик газа 1.6 – это устройство, где отсчет использованного объема газа производится механически.
Прибор предназначается для использования в квартирах, частных домах, офисах, а также на производстве разных видов. Обеспечивает измерение объема природного газа, а также газов неагрессивных типов.
Газовые счетчики данной модели имеют такие особенности:
- Возможность подключать счетчик в зависимости от того, справа налево или слева направо подводится поток газа.
- Высокая прочность и надежность корпуса.
- Длительный срок службы.
- Низкий уровень шума.
- Стопор обратного хода отсчетного устройства.
Счетчик представляет собой стальной корпус, надежно защищающий измерительный и отсчетный механизм.
Номинальный расход газа 1,6 м3/ч.
Отличительные особенности:
- Каждый счетчик имеет отсек в отсчетном устройстве для установки четырехпроводного датчика импульсов для подключения к системам дистанционного автоматизированного сбора и обработки информации.
- После установки датчика отсек закрывается крышкой с пломбой газоснабжающей или эксплуатирующей организации.
- Датчик импульсов оснащен двумя герконами типа «сухой контакт», один из которых является генератором импульсов, а второй – детектором обрыва провода и вмешательства в работу отсчетного устройства с помощью магнитного поля. Датчик импульсов поставляется по отдельному заказу.
- К датчику импульсов возможно подключение следующих устройств:
— определение относительной погрешности;
— корректора объема газа по температуре с возможностью дальнейшей передачи информации по интерфейсам RS-232 или RS-485;
— радиомодуля;
— счетчика импульсов с возможностью дальнейшей передачи информации по интерфейсам RS-232 или RS-485;
— устройств, работающих по интерфейсу M-BUS.
Технические характеристики
| Типоразмер счетчика | G1,6 | |
| Номинальный расход – Qn (м³/ч) | 1,6 | |
| Циклический объём (дм³) | 1,2 | |
| Максимальный расход — Qmax (м³/ч) | 2,5 | |
| Минимальный расход — Qmin (м³/ч) | 0,016 | |
| Максимальное рабочее давление – Pmax (кПа) | 50 | |
| Пределы допускаемой относительной погрешности в диапазоне расходов, (%): Qmin ≤ Q <0,1Qnom; 0,1Qnom ≤ Q ≤ Qmax |
± 3 ± 1,5 |
|
| Максимальное значение сумматора (м³) | 99999,999 (99999,9999*) |
|
| Диапазон температур окружающей среды, (°С) | -40….+55 | |
| Средний срок службы, не менее (лет) | 25 | |
| Масса (кг), не более | 2,0 | |
| Габаритные размеры (высота, ширина, глубина), мм |
165x195x220 | |
| Расстояние между осями патрубков, мм | 110 | |
| Резьба патрубков, дюйм | G 1 1/4 « (G 3/4″- для счетчиков G1,6; G2,5; G4 по специальному заказу) |
|
