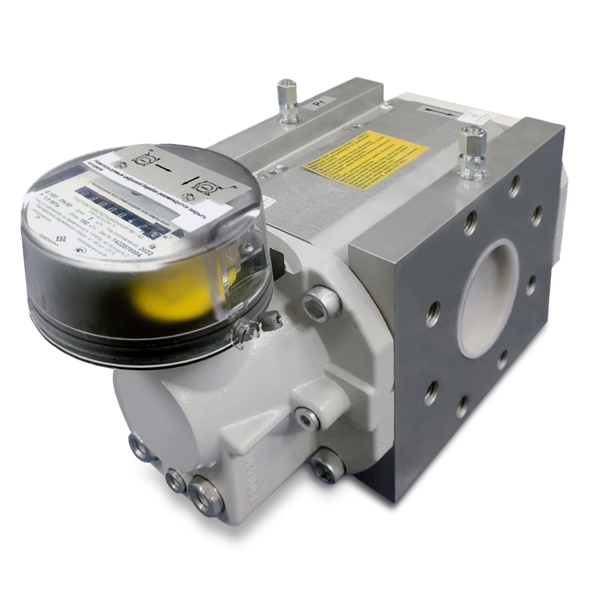

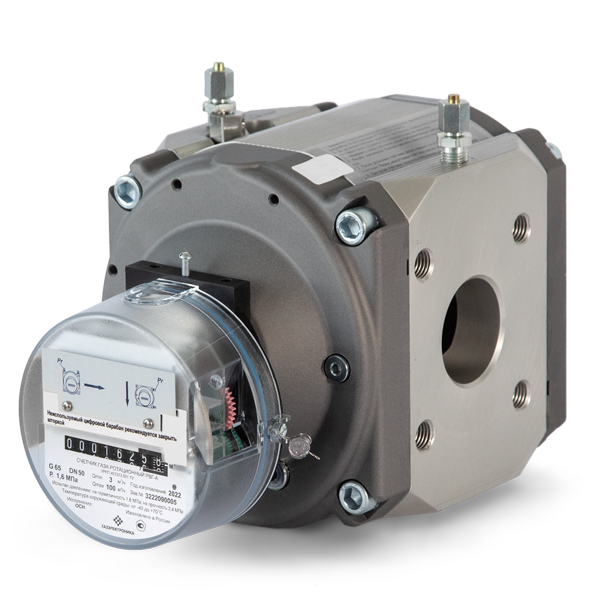

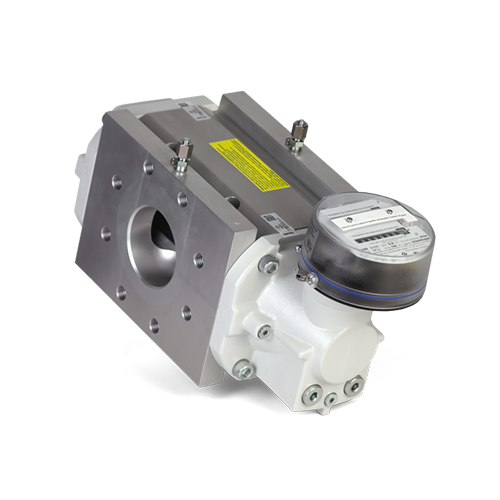

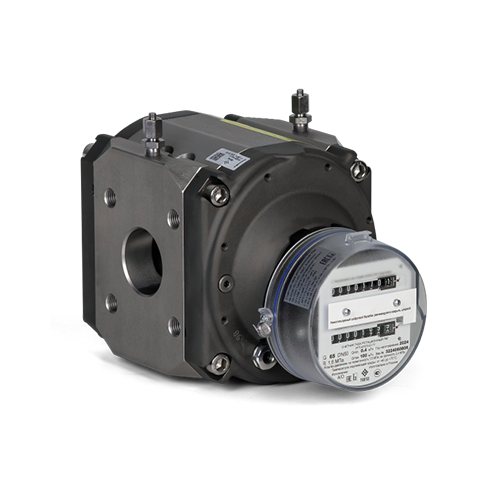

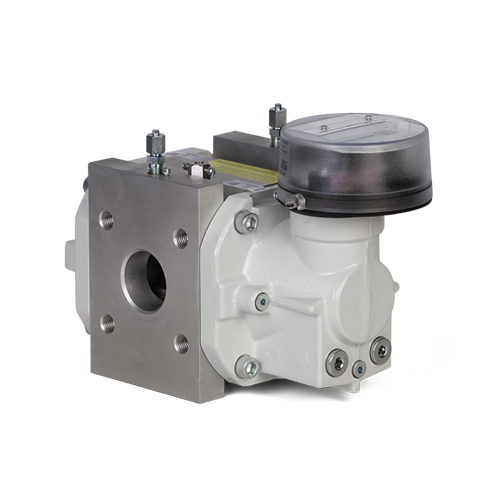

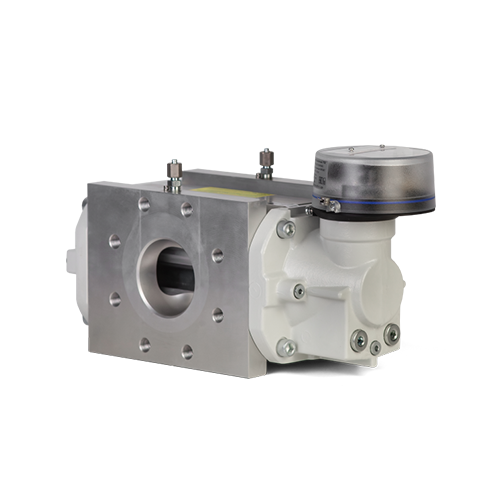

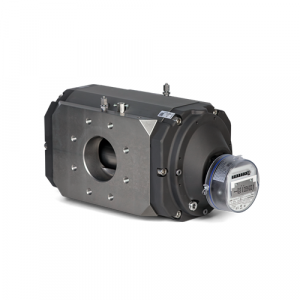

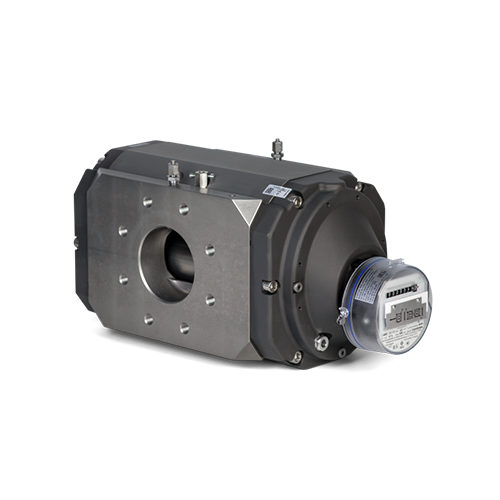

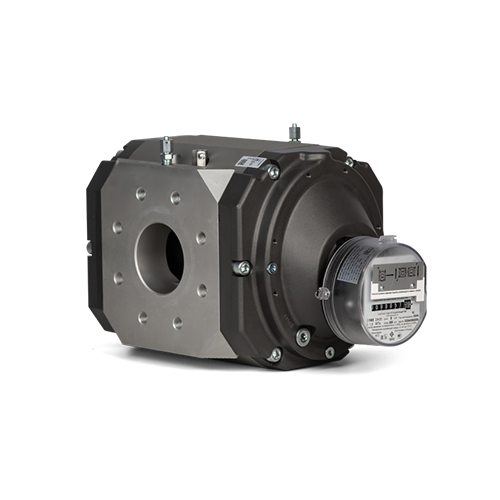

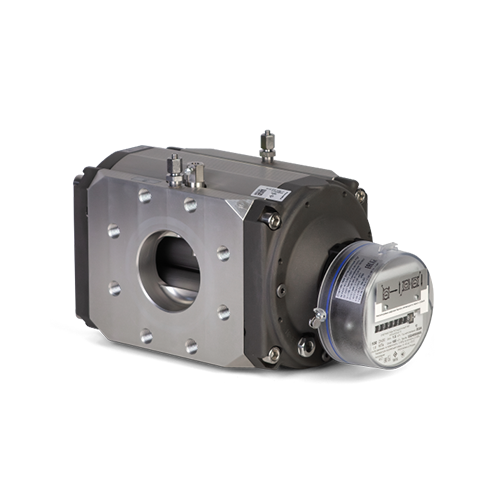

Ротационный счетчик газа РВГ
Предназначен для измерения объема одно- и многокомпонентных неагрессивных газов
Description
Назначение
Ротационные счетчики газа РВГ предназначены для измерения объема одно- и многокомпонентных не агрессивных газов, таких как природный газ по ГОСТ 5542-2014, пропан, воздух, азот, инертных и других газов.
Счетчик газа РВГ конструктивного исполнения Б внесен в реестр российской промышленной продукции. По результатам экспертного заключения Союза «Торгово-промышленной палаты Нижегородской области» подтвержденная доля используемых отечественных компонентов составила более 90%.
Номера записей в реестре российской промышленной продукции:
G16 — 10614018;
G25 — 10614017;
G40 — 10614016;
G65 — 10614015;
G100 — 10614014.
Отличительные особенности:
- высокая точность измерения;
- широкий диапазон измерения: до 1:250;
- низкий порог чувствительности по расходу;
- низкая потеря давления на счетчике;
- двухрядный счетный механизм обеспечивает вариативность направления потока газа;
- РВГ может устанавливаться в любом направлении, на выбор заказчика;
- наличие исполнений «У» и «2У», с улучшенными метрологическими характеристиками;
- счетчики оснащаются низкочастотным датчиком импульсов ДИ-Н/А, по специальному заказу среднечастотным ДИ-С;
- отсутствие требований к длине прямолинейных участков трубопровода;
- залив масла и его контроль проводится через переднюю крышку счетчика газа.
Технические характеристики
- рабочее давление не более 1,6 МПа;
- диапазон температур окружающей среды: от -40 до +70 °С;
- диапазон температур измеряемой (рабочей) среды: от -30 до +60 °C;
- средний срок службы: 12 лет;
- межповерочный интервал: 5 лет;
- степень защиты счётчика от проникновения пыли и воды: IP65.

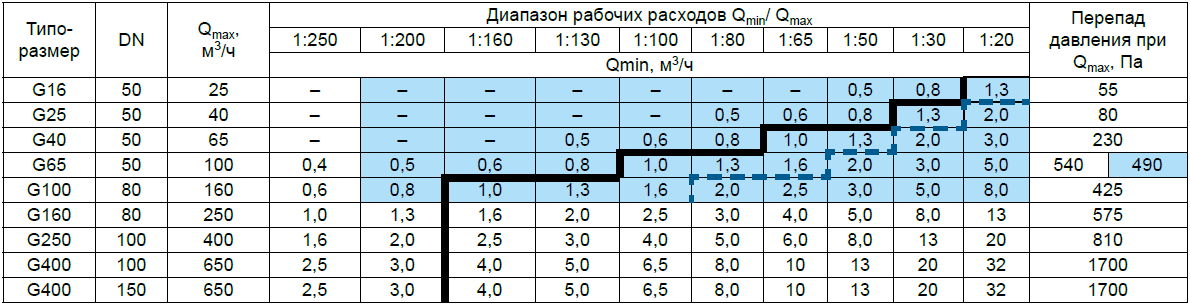

Основные технические характеристики счетчиков газа РВГ конструктивного исполнения А, Б
- Для конструктивного исполнения А: исполнение 2У возможно только для рабочих расходов справа от сплошной черной линии.
- Для конструктивного исполнения Б (параметры, выделенные синим фоном): исполнение 2У возможно только для рабочих расходов справа от пунктирной синей линии.
