Тахометр электронный ТЭ-Д
Тахометры электронные ТЭ-Д предназначаются для непрерывного дистанционного измерения частоты вращений частей машин и механизмов
Description
Тахометры электронные ТЭ-Д предназначаются для непрерывного дистанционного измерения частоты вращений частей машин и механизмов. Осуществляют представление результатов на пятиразрядном цифровом индикаторе.

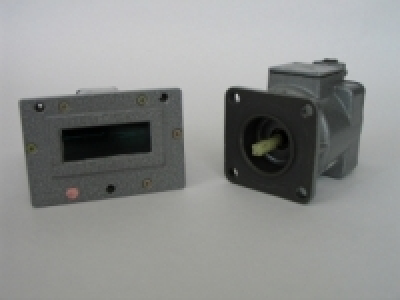

Тахометр состоит из первичного преобразователя и показывающего прибора.
В зависимости от коэффициента тахометра первичные преобразователи выпускаются четырех типов: ППЭ-Д1, ППЭ-Д2, ДЭМ, ДЭМ-1, а показывающие приборы одного типа — ТЭ-Д. Показывающие приборы и однотипные первичные преобразователи соответственно взаимозаменяемы.
Допускается раздельная поставка первичных преобразователей и показывающих приборов.
Основные технические характеристики тахометров ТЭ-Д
Диапазон измерений, коэффициент тахометра в зависимости от типа первичного преобразователя приведены в таблице 1.
Таблица1
| Тип первичного преобразователя | Диапазон измерения, об/мин | Коэффициент тахометра |
|---|---|---|
| ППЭ-Д1 ППЭ-Д2 ДЭМ ДЭМ-1 |
1 — 5000 1 — 10000 100 — 10000 100 — 5000 |
1:1 1:2 1:2 1:1 |
Таблица 2. Основные технические характеристики:
| Верхний предел измерения тахометра, об/мин, не более | 10000 |
| Класс точности тахометра | 0,5 |
| Дискретность измерения, об/мин | 1 |
| Питание электронного тахометра: | |
| — от источника постоянного тока напряжением, В | 24±3,6 |
| Потребляемая мощность тахометром, В•А, не более | 5 |
| Длина линии связи между первичным преобразователем и показывающим прибором, м, не более | 100 |
| Параметры окружающей среды - температура, °С: | |
| — для первичных преобразователей | -40...+80 |
| — для показывающих приборов | -40...+60 |
| — относительная влажность при температуре 35 °С, % | 95 |
| Габаритные размеры, мм: | |
| — показывающего прибора | 62х102х116 |
| — первичного преобразователя ДЭМ, ДЭМ-1 | 62х102х134 |
| — первичного преобразователя ППЭ-Д1, ППЭ-Д2 | 62х72х108 |
| Масса, кг: | |
| — первичного преобразователя | 0,55 |
| — показывающего прибора | 0,48 |
| — переходной коробки | 0,06 |
