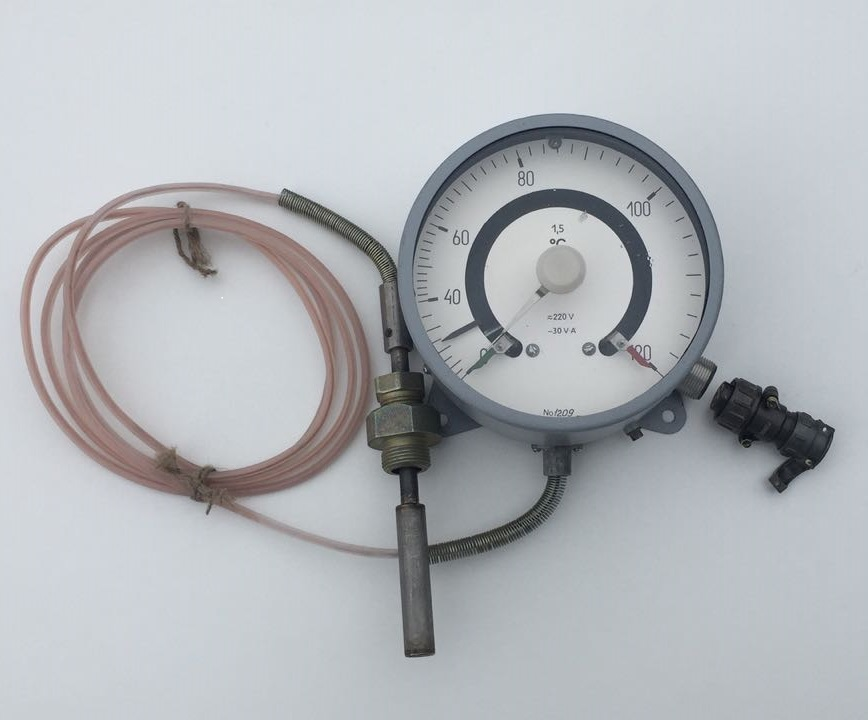

Термометр манометрический ТГП-160Сг, ТКП-160Сг показывающий сигнализирующий

Предназначен для измерения температуры жидких и газообразных сред в стационарных промышленных установках
Description

Назначение

ТГП-160Сг – термометр манометрический показывающий сигнализирующий газовый

ТКП-160Сг – термометр манометрический показывающий сигнализирующий конденсационный

Термометры манометрические ТГП-160Сг, ТКП-160Сг показывающие сигнализирующие предназначены для измерения температуры жидких и газообразных сред в стационарных промышленных установках и управления внешними электрическими цепями от сигнализирующего устройства.

Технические характеристики

 1. Пределы измерений, °С:
     ТГП-160Сг


     ТКП-160Сг


–50…+50; –50…+100; –50…+150; 0…+150;
0…+200; 0…+300; +100…+300; 0…+400; 0…+600

–25…+35; –25…+75; 0…+50; 0…+100;
0…+120; +50…+150; +100…+200; +200…+300

 2. Длина соединительного капилляра L, м:
     ТГП-160Сг
     ТКП-160Сг


1,6; 2,5; 4,0; 6,0; 10,0; 12,0; 25,0; 40,0
1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0

 3. Длина погружения термобаллона L1, мм:
     ТГП-160Сг
     ТКП-160Сг


160; 200; 250; 315; 400; 500; 630
125; 160; 200; 250; 315; 400

 4. Классы точности

1; 1,5

 5. Температура окружающего воздуха, °С:
     ТГП-160Сг (исполнение УХЛ)
     ТКП-160Сг (исполнение УХЛ)
     исполнение Т


–10…+60
–50…+60
–10…+70

 6. Климатические исполнения

УХЛ2 или УХЛ4; Т3

 7. Относительная влажность воздуха, %
     при температуре 25°С (исполнение УХЛ)
     при температуре 35°С (исполнение Т)


80
98

 8. Степень защиты от воздействия пыли и воды

IP40 или IP53, IP55

 9. Виброустойчивость, группа

L3

10. Сигнализирующее устройство,
      исполнения по ГОСТ 16920:
      два размыкающих контакта: оба указателя (min) - зеленые;
      два замыкающих контакта: оба указателя (max) - красные;
      левый контакт размыкающий (min) - зеленый,
      правый замыкающий (max) - красный;
      левый контакт замыкающий (min) - зеленый,
      правый размыкающий (max) - красный



III
IV

V - (основное)

VI

11. Напряжение внешних коммутируемых цепей, В:
      переменный ток
      постоянный ток


24; 40; 60; 110; 220
24; 60; 110; 220

12. Разрывная мощность контактов
      сигнализирующего устройства, В·А


30

13. Давление измеряемой среды, МПА, не более
      без защитной гильзы
      с защитной гильзой


6,3
24,5

14. Присоединительная резьба, D, мм:
      ТГП-160Сг
      ТКП-160Сг


М33х2-6g
М27х2-6g

15. Габаритные размеры, мм:

178х160х109

16. Масса без термосистемы, кг, не более

1,2

17. Изготавливаются по

ТУ 4211-179-00225621-2006

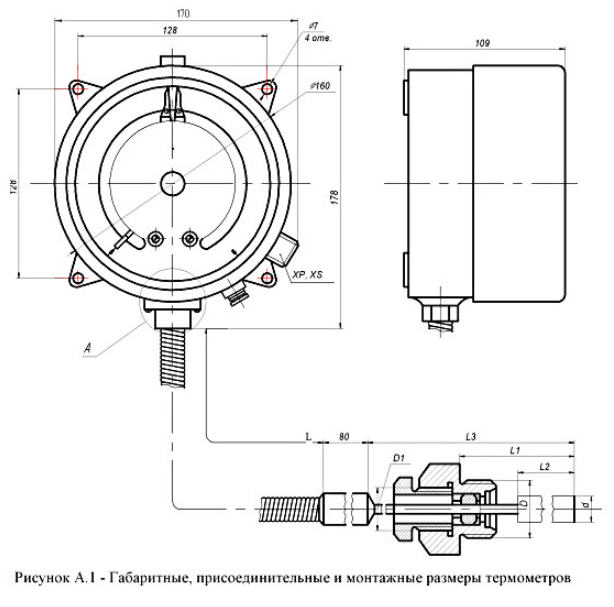

Чертежи



(для термометров ТГП при длине капилляра L от 10 м и выше, температуре измерения 400°С и выше,
длина погружения термобаллона не менее 315 мм)

Размеры узлов и деталей термосистемы термометров ТГП-160Сг, ТКП-160Сг

Обозначение
термометра

Пределы
измерений,°С

Длина
соедини-
тельного
капиляра L, м

Длина
погружения
термобаллона
L1, мм

Длина
корпуса
термобаллона
L2, мм

Длина
термобаллона
с хвостовиком
L3, мм

Диаметр
термобаллона
d, мм

Длина
защитной
гильзы d1, мм

Резьба
присоедини-
тельного
штуцера
D, мм

Резьба
зажимного
штуцера
D1, мм

от

до

ТГП-160Сг

-50
-50
-50
0
0
+100

+50
+100
+150
+150
+200
+300

1,6; 2,5;
4,0; 6,0

160; 200;
250

125

310

20

28

M33x2-6g

M30x2-6g
или
M20x1,5-6g
(см.
приложение И -
код Ш1, Ш2)

1,6; 2,5; 4,0;
6,0; 10,0; 16,0;
25,0; 40,0

315; 400

250

435

500

598

0

+300

1,6; 2,5;
4,0; 6,0

160; 200;
250

125

310

1,6; 2,5; 4,0
6,0; 10,0;
16,0

315; 400

250

435

500

598

0
0

+400
+600

1,6; 2,5; 4,0;
6,0; 10,0

315; 400

512

500

598

ТКП-160Сг

-25
-25
0
0
0
+50*
+100
+200
+25

+35
+75
+50
+100
+120
+150*
+200
+300
+125

1,6; 2,5; 4,0;
6,0; 10,0;
16,0; 25,0

125; 160; 200

78

263

16

22

M27x2-6g

M24x2-6g
или
M20x1,5-6g
(см.
приложение И -
код Ш1, Ш2)

250; 300

340

400

426

125; 160; 200

122

263

12

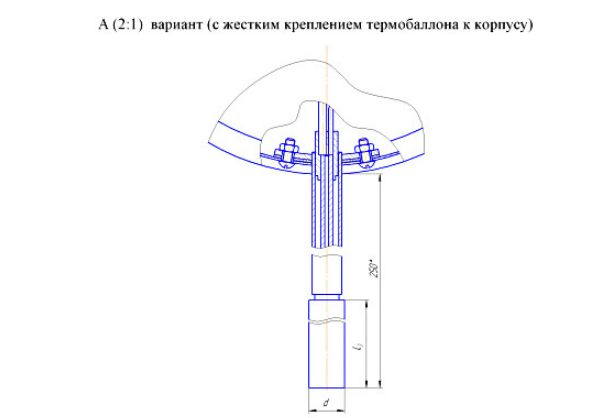

* Отсутствует для термометров с жестким креплением термобаллона к корпусу

КОД ЭЛЕКТРИЧЕСКОГО СОЕДИНИТЕЛЯ

Код

Тип электрического соединителя

Р22

Вилка 2РМГ22Б4Ш3Е1Б ГЕО 364140ТУ
Розетка 2РМТ22КПН4Г3В1В ГЕО 364126ТУ

Р14

Вилка 2РМТ14Б4Ш1В1В
Розетка 2РМТ14КПН4Г1В1В
ГЕО 364126ТУ

Р20

Вилка приборная ШР20П5Ш10
Розетка кабельная ШР20П5НШ10
НКЦС 434410504ТУ

КОД ШТУЦЕРА
для установки термобаллона с диаметорм 16 или 20 мм

Код

Тип штуцера

Примечание

Съемный штуцер для уплотнения термобаллона,
с использованием вкладышей и набивки сальниковой

Основной вариант исполнения

Ш1

Несъемный штуцер
с уплотнением без использования вкладышей

Согласно заказу для ОИАЭ

Ш2

Съемный присоединительный штуцер
с пазом для прохождения через хвостовик термобаллона

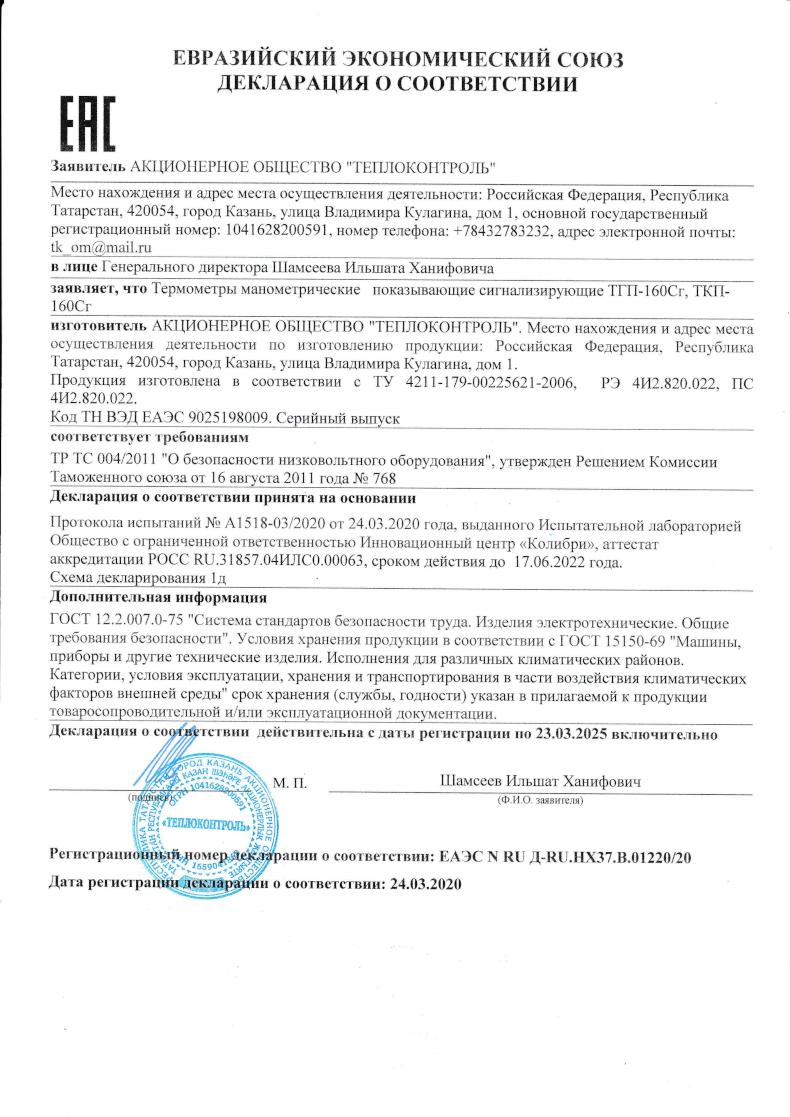

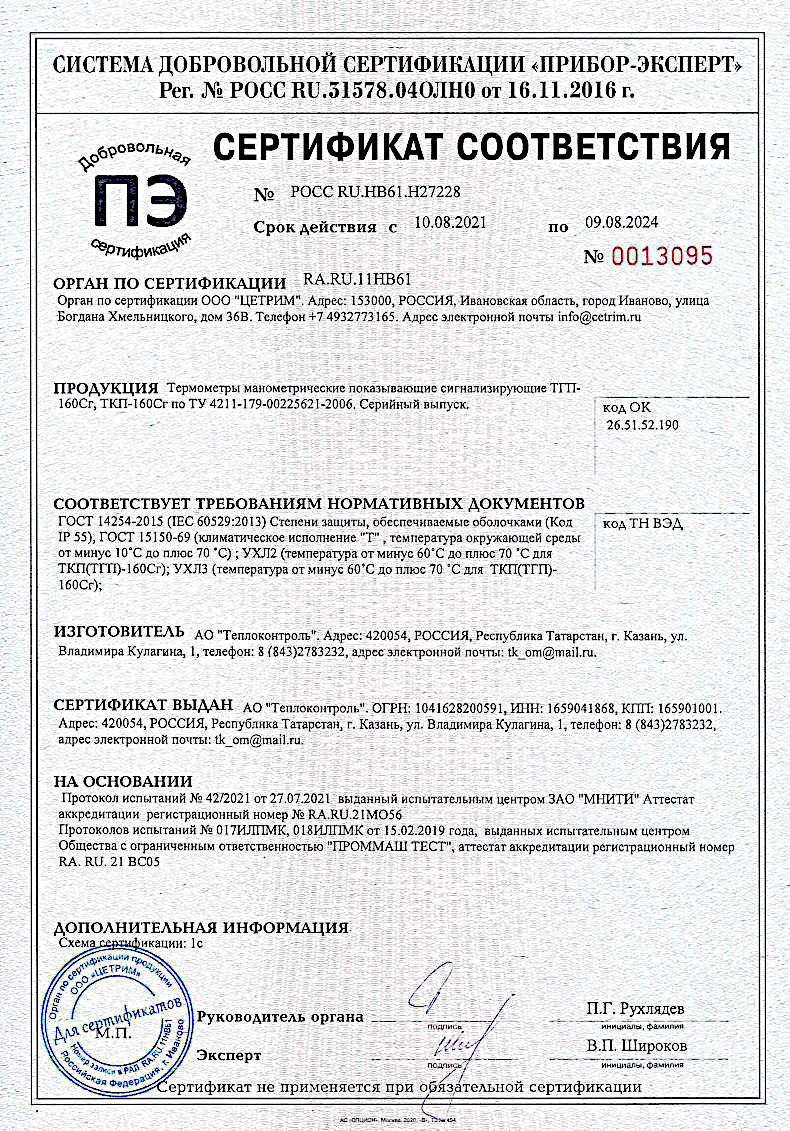

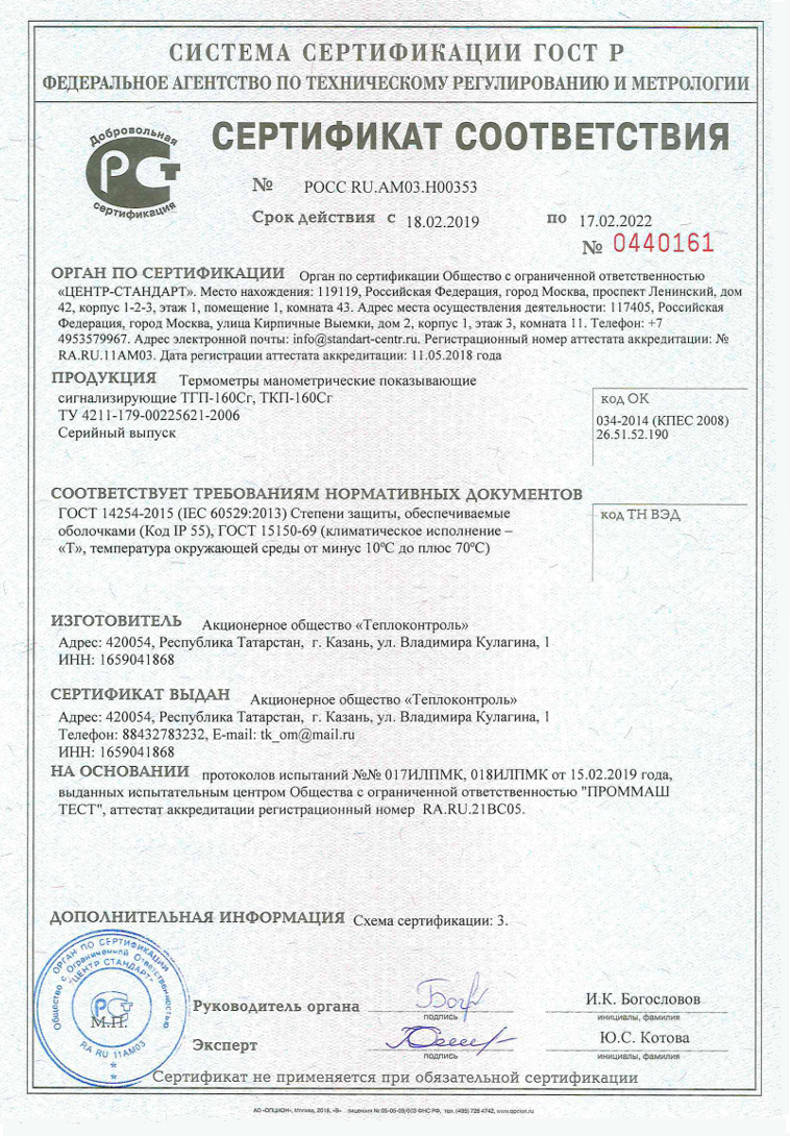

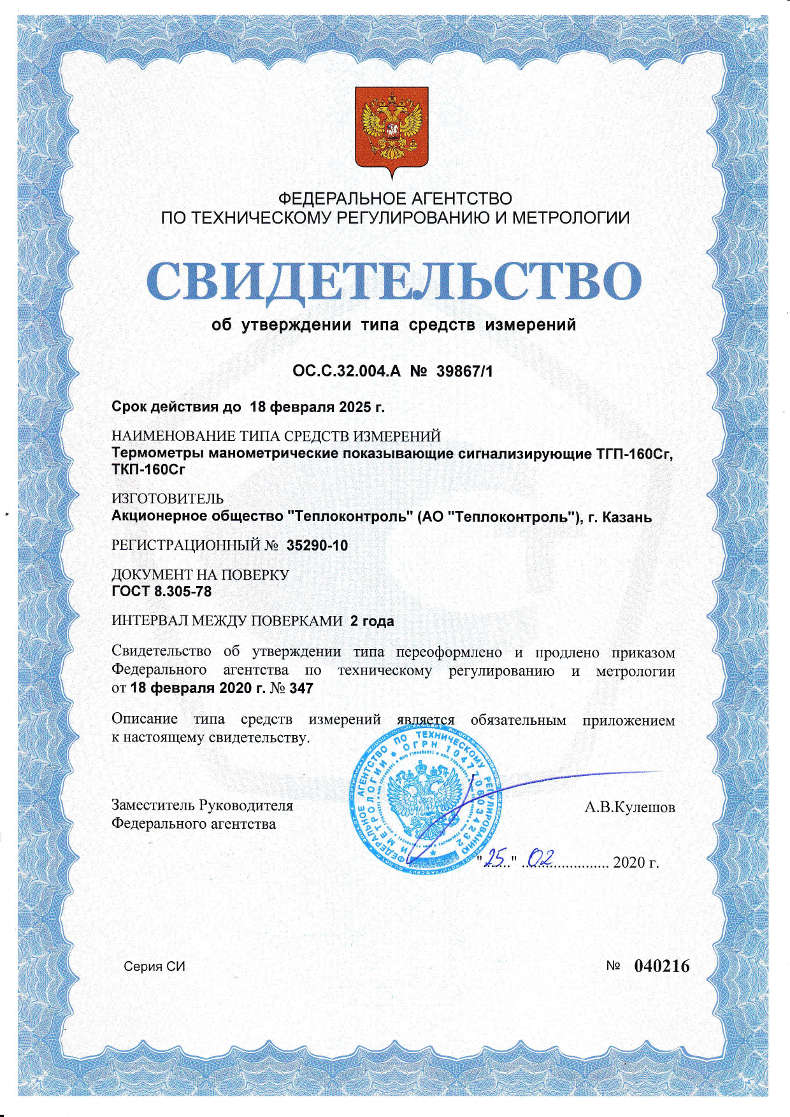

Сертификаты / Документы
