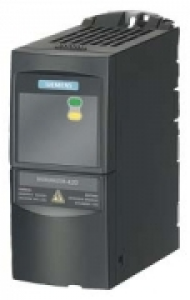

ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ MICROMASTER 420
применяются для изменения и регулирования скорости вращения низковольтных двигателей переменного тока с нагрузкой постоянного типа (лифты, конвейеры, смесители и т.д.) или вентиляторного типа (центробежные насосы, вентиляторы и т.д.)
Description
Преобразователи частоты серии MICROMASTER 420 применяются для изменения и регулирования скорости вращения низковольтных двигателей переменного тока с нагрузкой постоянного типа (лифты, конвейеры, смесители и т.д.) или вентиляторного типа (центробежные насосы, вентиляторы и т.д.)
ТИПОВОЕ ПРИМЕНЕНИЕ
Конвейерные системы, насосы, вентиляторы, подъемно-транспортная техника, машиностроение.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Технические характеристики |
|---|---|
| Диапазон мощностей | 120 Вт -3 кВт 230 В 1 АС 120 Вт -5.5 кВт 230 В 3 АС 370 Вт -11 кВт 400 В 3 АС |
| Диапазон напряжений | 208-240 В +/-10% 380-480 В +/-10% |
| Входная частота | 47-63 Гц |
| Коэффициент мощности | COSф>0.7 |
| Пусковой ток | Не больше, чем номинальный |
| КПД | 97% |
| Рабочая температура | - 10... + 50°С |
| Температура хранения | - 40... + 70°С |
| Допустимая относительная влажность воздуха | 95% (без образования конденсата) |
| Степень защиты | IP20/NEMA 1 |
| Выходная частота | 0-650 Гц |
| Разрешение выходной частоты | 0,01 Гц |
| Перегрузочная способность | 150% от номинального тока в течение 60 с |
| Способ регулирования | Вольт-частотный Линейный (U/f) Квадратичный (U/f*f) Прямое управление потоком FСС Произвольная настройка |
| Цифровые вводы | 3 (18 функций) |
| Аналоговый вход | 0-10 В/ПИ-регулятор, разрешение 10 БИТ, может использоваться как цифровой вход |
| Аналоговый выход | 0,4 - 20 мА, 500 Ом макс нагрузка, разрешение 10 Бит |
| Релейный выход | 30 B DC 5A, 250 B AC 2A, параметрируемый |
| Интерфейс | RS 485 |
| Способ торможения | 1. Генераторное 2. Динамическое 3. Комбинированное |
| Быстрое ограничение тока | Входит в набор параметров |
| Функции защиты по: | 1. пониженному напряжению 2. перенапряжению 3. перегрузке 4. включению на землю 5. короткому замыканию 6. блокировке двигателя 7. перегреву двигателя 8. перегреву преобразователя |
| Регулятор | Встроенный ПИ-регулятор Встроенный источник питания для датчика ПИ-регулятора |
| Нормы | СE, c-tick, С-UL. Разрешение Гостехнадзора |
