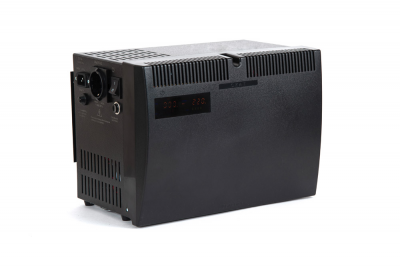

TEPLOCOM-500+
500 ВА, Line-Interactive, корпус под АКБ до 40 Ач
Description
Описание

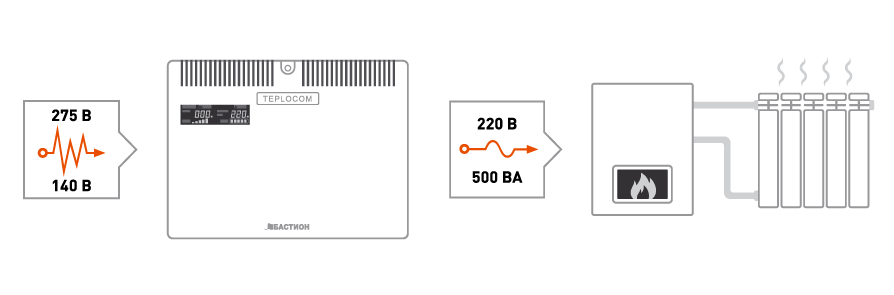

Источник бесперебойного питания для систем отопления со встроенным стабилизатором (Line-Interactive) TEPLOCOM-500+ при наличии сети стабилизируют напряжение и защищают оборудование, а при отсутствии сети обеспечивают резервную работу. отопительного оборудования.
TEPLOCOM-500+:
- выравнивает напряжение сети;
- защищает от скачков напряжения;
- продлевает срок службы оборудования;
- обеспечивает резервное питание.
Сферы применения:
- для фазонезависимых котлов;
- для насосов отопления;
- для котельной автоматики.
Ориентировочное время работы в режиме «РЕЗЕРВ»*
| Ёмкость АКБ, Ач | Нагрузка, ВА | ||||
| 100 | 200 | 300 | 400 | 500 | |
| 26 | 2 ч 20 мин | 1 ч | 30 мин | 20 мин | 15 мин |
| 40 | 3 ч 40 мин | 1 ч 30 мин | 50 мин | 40 мин | 30 мин |
| 65 | 7 ч | 2 ч 40 мин | 1 ч 40 мин | 1 ч 30 мин | 1 ч |
| 100 | 12 ч | 5 ч | 3 ч | 2 ч | 1 ч 30 мин |
| 120 | 13 ч | 6 ч 30 мин | 3 ч 40 мин | 2 ч 30 мин | 2 ч |
| 150 | 14 ч | 7 ч | 4 ч 30 мин | 3 ч | 2 ч 30 мин |
| 200 | 18 ч | 9 ч | 6 ч | 4 ч 30 мин | 3 ч 30 мин |
* Указанные в таблице значения справедливы при использовании новых, полностью заряженных свинцово-кислотных АКБ, изготовленных по технологии AGM, номинальной нагрузке (см п.1 таблицы) и температуре окружающей среды +20 °С. При использовании комнатного термостата время резерва может быть увеличено в несколько раз.

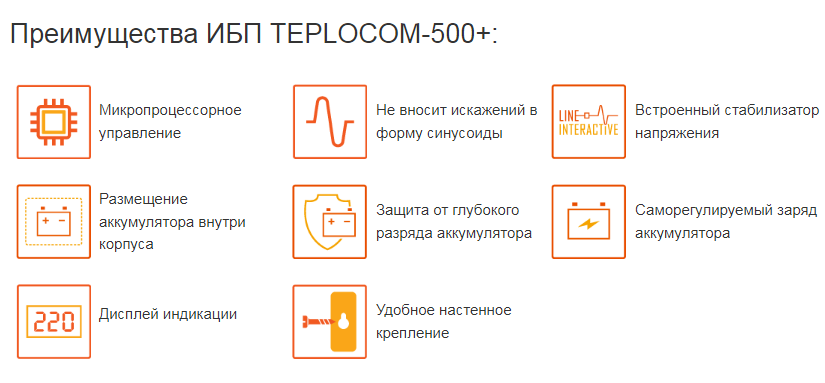

Особенности TEPLOCOM-500+
- качественное, бесперебойное, эффективное и надёжное электропитание нагрузок с номинальным напряжением питания 220 В переменного тока и потребляемой мощностью до 500 ВА;
- правильная синусоидальная форма выходного напряжения;
- защита нагрузки от повышенного и пониженного напряжения сети с переходом на режим питания от аккумуляторной батареи (далее по тексту – АКБ), режим «РЕЗЕРВ»;
- пауза не более 0,4мс при переходе из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ»;
- заряд АКБ при наличии напряжения питающей электросети в допустимых пределах, режим «ОСНОВНОЙ»;
- автоматический переход на резервное питание от АКБ (режим «РЕЗЕРВ») при выходе напряжения электрической сети за пределы допустимого диапазона или при отсутствии напряжения электрической сети;
- длительный автономный режим: при максимальной нагрузке и непрерывном режиме работы – не менее 30 минут (при использовании АКБ ёмкостью 40 Ач). ВНИМАНИЕ! АКБ в комплект поставки не входит и приобретается отдельно;
- высокая точность стабилизации синусоидального выходного напряжения в автономном («РЕЗЕРВ») режиме;
- подавление импульсов высоковольтных и высокочастотных помех, низкий уровень шума;
- защита питающей сети от короткого замыкания с помощью сетевого автоматического предохранителя;
- защита изделия от короткого замыкания, перегрузки и/или перегрева;
- защита АКБ от глубокого разряда;
- защита АКБ от переполюсовки;
- индикация режимов работы, величины входного и выходного напряжения, уровня нагрузки и состояния АКБ и др. с помощью графического светодиодного индикатора;
- возможность «холодного старта» без ограничений, т.е. источник можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от АКБ;
- возможность оперативного отключения изделия от сети с помощью выключателя;
- возможность оперативного выключения/включения напряжения на нагрузке кнопкой;

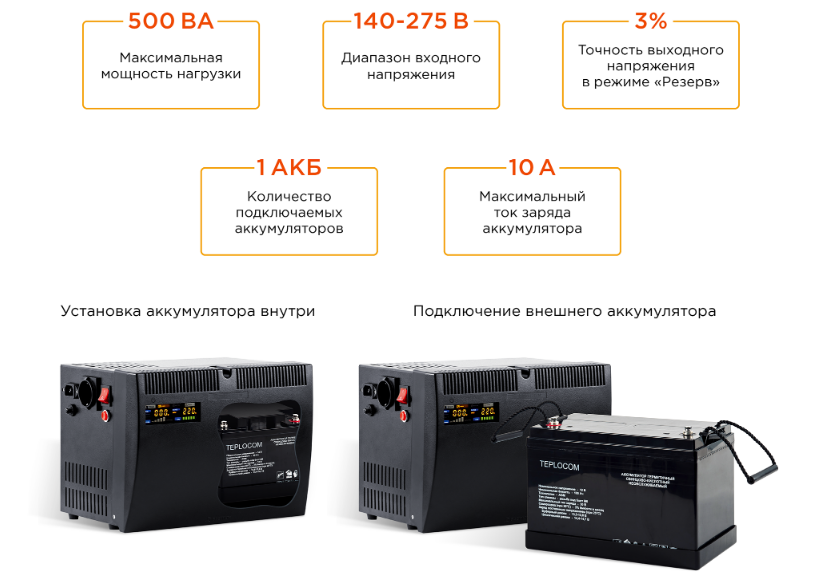

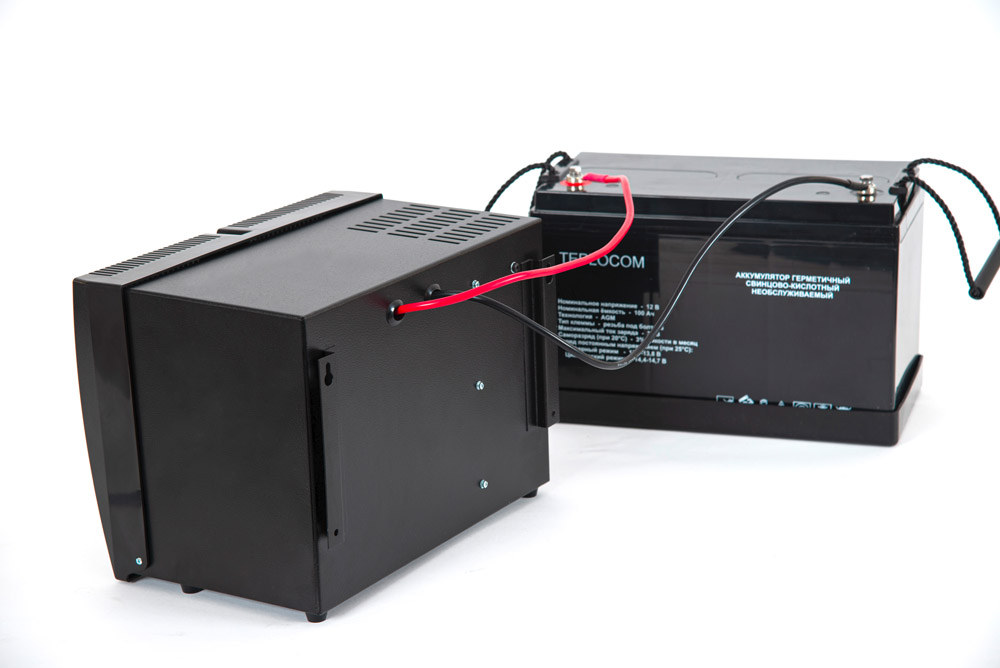

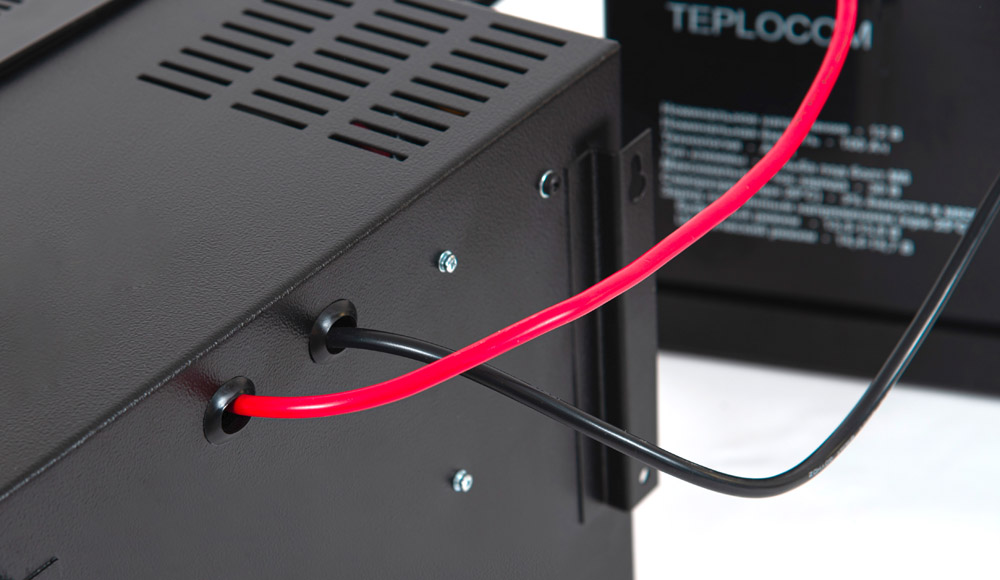

- возможность увеличения длительности автономного режима путём подключения внешней АКБ ёмкостью до 200 Ач.
Технические характеристики
| Номинальное входное напряжение (Uном), В | 220 | |
| Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, режим «ОСНОВНОЙ», В | 140...275 | |
| Диапазон допустимой частоты входного напряжения без перехода в режим «РЕЗЕРВ» (автоматическое определение входной частоты), Гц | 45...55 | |
| Номинальная мощность | Полная, ВА | 500* |
| Активная, Вт | 300* | |
| Характеристики выходного напряжения | в режиме «ОСНОВНОЙ» | 195…240 В с частотой сети (45...55 Гц) |
| в режиме «РЕЗЕРВ» | 220 В ± 3%; 50 Гц ± 0,2% |
|
| Форма выходного напряжения | чистая синусоида | |
| Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более | 3 | |
| КПД при номинальной нагрузке, не менее, % | режим «ОСНОВНОЙ» | 93 |
| режим «РЕЗЕРВ» | 73 | |
| Мощность, потребляемая от сети при 100% нагрузке, не более, ВА | 330 | |
| Мощность, потребляемая изделием от сети без нагрузки и полностью заряженной АКБ, ВА, не более | 46 | |
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||

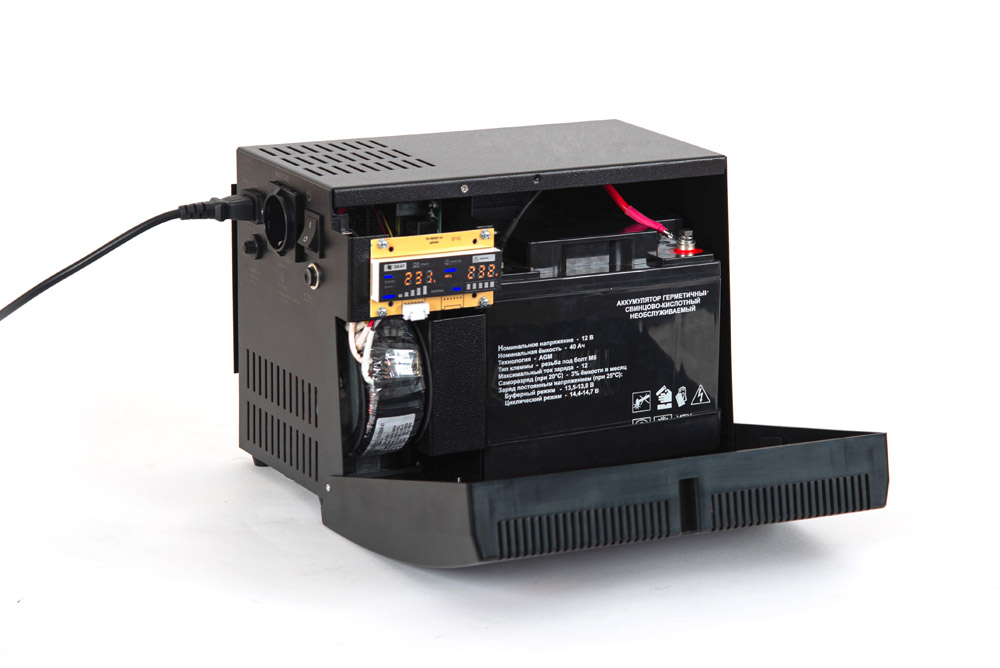

| Рекомендуемая ёмкость АКБ, Ач | внутренней | 26–40** |
| внешней | 26–200** | |
| Количество АКБ, шт. | 1 | |
| Напряжение заряда АКБ, В | 13,6 ± 0,3 | |
| Максимальный ток заряда АКБ, не более, А | 10 | |
| Величина напряжения на клеммах АКБ, при котором включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В | 10,9 ± 0,3 | |
| Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 10,2 ± 0,3 | |
| Габаритные размеры (ШхГхВ), не более, мм | без упаковки | 330х230х244 |
| в упаковке | 370х320х248 | |
| Масса, НЕТТО (БРУТТО), кг, не более | 5,8 (6,2) | |
| Диапазон рабочих температур, °С | от 0 до +40 ** | |
| Относительная влажность воздуха при +25°С, %, без конденсации, не более | 90 | |
| ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | ||
| Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | |
* Если изделие эксплуатируется при температуре выше +40°С, то при увеличении температуры на 5°С мощность нагрузки следует уменьшить на 12%, запрещается эксплуатация изделия при температуре выше 50°С.
** АКБ в комплект поставки не входят.
