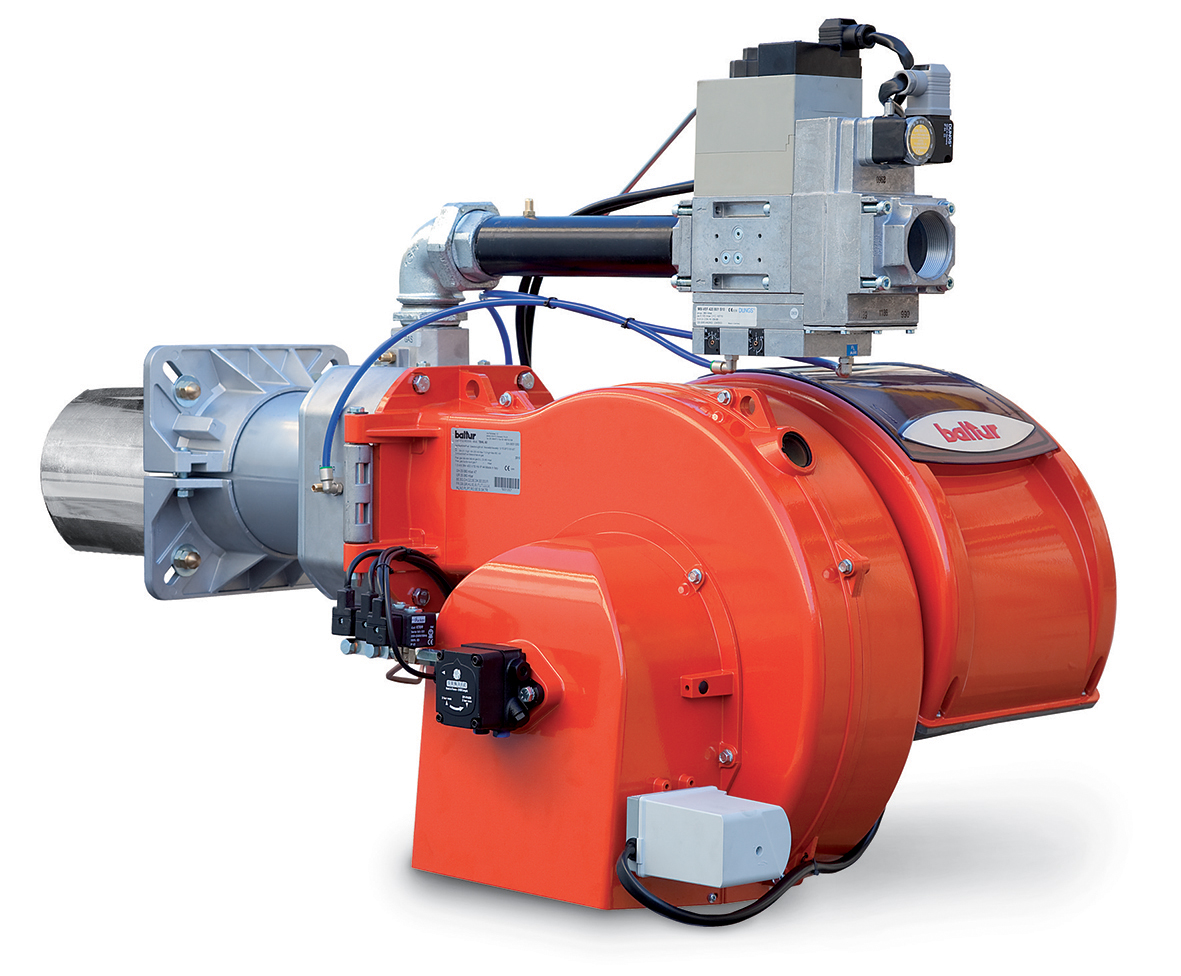

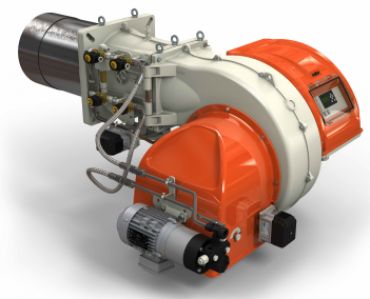

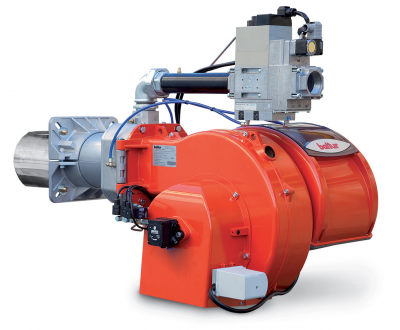

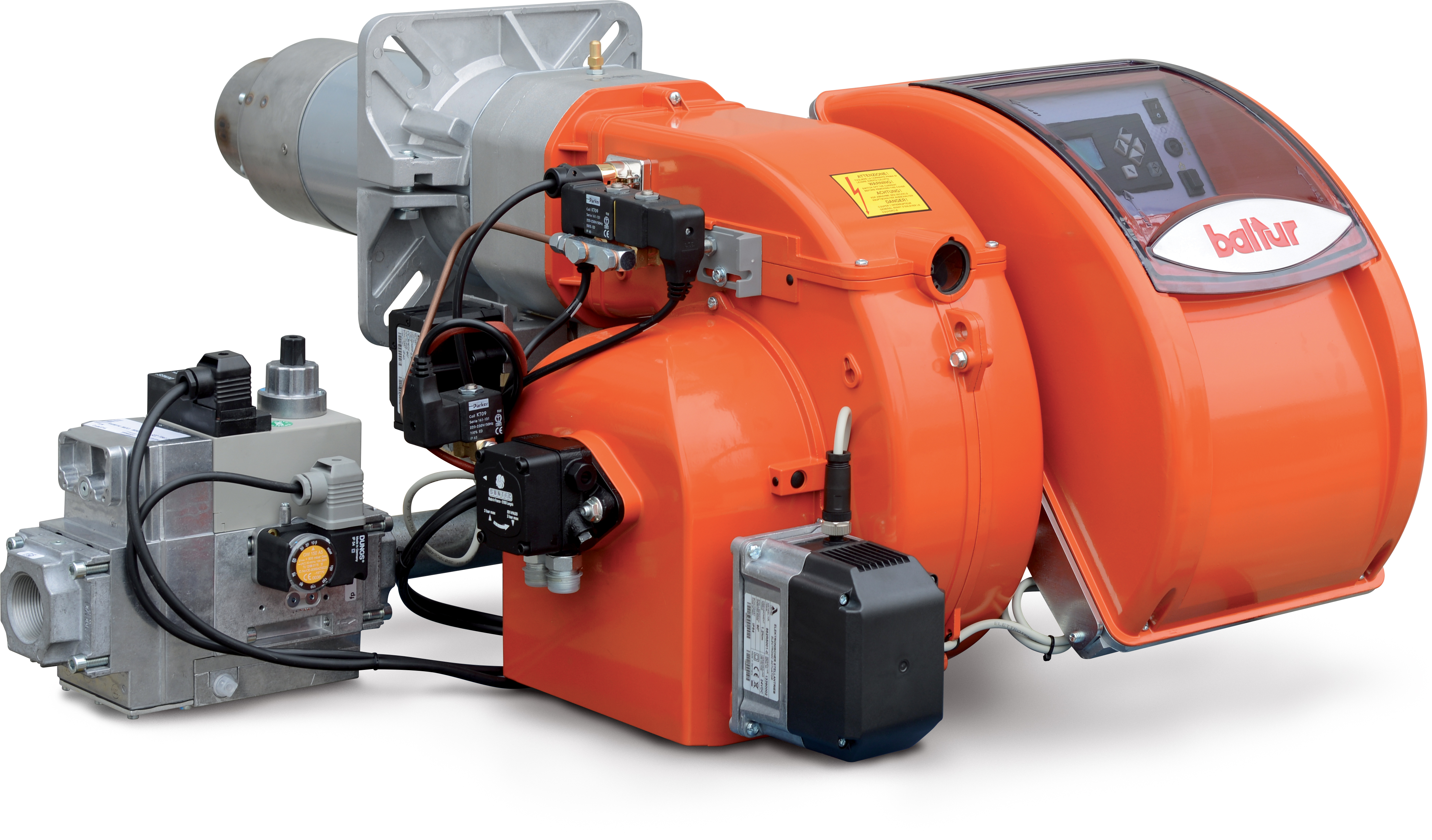

TBML ME (100—20000 кВт)

_2023-02-03_215021647
_2023-02-03_215031066
изображение_2023-02-03_215007878
_2023-02-03_215038988
_2023-02-03_215047535
_2023-02-03_215055567
_2023-02-03_215102398
_2023-02-03_215109998
_2023-02-03_215117781
_2023-02-03_215126223
_2023-02-03_215134671
_2023-02-03_215142384
_2023-02-03_215149658
_2023-02-03_215209410
_2023-02-03_215217785
_2023-02-03_215224905
_2023-02-03_215233258
_2023-02-03_215021647
Description

Функциональные характеристики

  • Алюминиевый корпус,
  • Воздушная заслонка с сервоприводом,
  • Газовая заслонка с сервоприводом,
  • Регулируемая подпорная шайба,
  • Вентилятор с электрическим мотором,
  • Электронный автомат горения,
  • Трансформатор розжига,
  • Насос для дизельного топлива (с отдельным электродвигателем для моделей 450-750),
  • Электромагнитная муфта сцепления насоса (для моделей 80-360),
  • УФ-датчик контроля пламени,
  • Резьбовое присоединение газовой арматуры,
  • Реле давления воздуха на горение,
  • Головка горелки из нержавеющей жаропрочной стали с газораспределителем,
  • Подвижный фланец крепления к теплогенератору,
  • Регулятор мощности

Технические характеристики горелок


Модель

 TBML 50 ME   TBML 80 ME
  TBML 120 ME    TBML 160 ME    TBML 200 ME    TBML 260 ME    TBML 360 ME

Мощность на газе (G20), кВт

 100-500 180-850 250-1200 350-1600 450-2000 500-2600 700-3600
Мощность на дизельном топливе, кВт

200-500

 350-850 450-1200 550-1600 700-2000 900-2600 1000-3600

Класс вредных выбросов (газ)

3 класс (LowNOx)

 3 класс (LowNOx) 3 класс (LowNOx) 3 класс (LowNOx) 2 класс 2 класс 2 класс

Класс вредных выбросов (дизель)
2 класс
Регулирование мощности на газе
модулирующее
Глубина модуляции

1:5

 1:4 1:4 1:4 1:4 1:5 1:5
Регулирование мощности на дизельном топливе
двухступенчатое
Регулирование топливно-воздушной смеси электронное
Распыление дизельного топлива
механическое
Количество форсунок дизельного топлива
 2 шт
Электрическая мощность, кВт
1,1

 1,5 1,9 3,4
3,4
6,5
8,0
Напряжение и частота электропитания, В/Гц
        380/50
Степень защиты IP
    40

Уровень шума, дБ

 75 76 78 83 86 87 88


 Модель

  TBML 450 LX ME  TBML 510 LX ME  TBML 650 LX ME  TBML 750 LX ME
 Мощность на газе (G20), кВт          600-4700         850-5200         700-6500         700-7500
 Мощность на дизельном топливе, кВт         1000-4700        1200-5200         1750-6500         1750-7500
 Класс вредных выбросов (газ) 3
 Класс вредных выбросов (дизельное топливо) 2
 Регулирование мощности на газе и дизельном топливе                                                     модулирующее
 Глубина модуляции на газе 1:7 1:6 1:9 1:10
 Глубина модуляции на дизельном топливе 1:4 1:4 1:4 1:4
 Регулирование топливно-воздушной смеси                                                     электронное
 Количество форсунок дизельного топлива 1
 Электрическая мощность, кВт 12,1 14,2 18,9 22,7
 Напряжение и частота электропитания, В/Гц                                                               380/50
 Степень защиты IP                                                                   54
 Уровень шума, дБ 83 83 84

86
