Комплекс трассопоисковый "Сталкер" 75-14 с GPS/ГЛОНАСС модулем (Li-Ion)

Предназначен для определения планового положения и глубины залегания коммуникаций и др.
75-14-1
_2023-09-09_110004181
75-14-1
Description

Назначение

Трассоискатель "Сталкер 75-14" предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

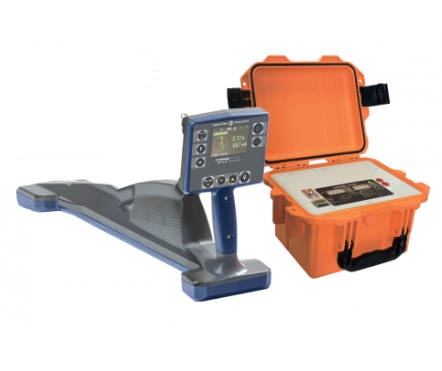

В комплект поставки трассоискателя «Сталкер 75-14» входит генератор ГТ-75 и приемник ПТ-14 со встроенным GPS/ГЛОНАСС модулем (Li-Ion).


Общие особенности трассоискателя "Сталкер 75-14":

  • функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
  • трассировка и координирование местоположения во всемирной системе координат;
  • связь с компьютером по Bluetooth , память на 10000 измерений;
  • встроенный с GPS/ГЛОНАСС модуль
  • Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
  • возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля
  • для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
  • трассоискатель Сталкер 80-14 автоматически отображет глубину и силу тока (даже в пассивных режимах);
  • дистанционное управление генератором  через сеть GSM;
  • частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
  • поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
  • наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-24, 75-14, 75-12;
  • меню приемника ПТ-14 на русском и английском языках.

Приемник Сталкер ПТ-14 с GPS/ГЛОНАСС модулем (Li-Ion)

  • встроенный GPS/ГЛОНАСС модуль
  • облегченная конструкция (вес 1,7 кг.)
  • яркий цветной дисплей
  • Увеличенное время работы до 14 часов от Li-Ion аккумуляторов

Непрерывное отображение на  дисплее всех необходимых параметров:

  1.  Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию
  2. Шкалы «максимума» и «минимума»
  3. Глубины залегания  и силы тока коммуникации на всех активных частотах
  4. Шкала «зонд» - для определения мест повреждений
  5. Полярность сигнала  -   в месте повреждения изоляции происходит смена знака «+» на «-»
  6. Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию
  7. Режим острый максимум.

Запись в память приемника ПТ-14:

  • координат места снятия показаний по информации GPS.
  • местные дата и время в момент снятия показаний по информации GPS;
  • рабочих частот;
  • фазы сигнала по входу «ТРАССА»;
  • относительной полярности разности потенциалов по входу «ЗОНД»;
  • направления поискового тока;
  • показания глубины залегания коммуникации и величины тока в ней;
  • направления к коммуникации;
  • уровня сигналов с магнитных антенн и по входу «ЗОНД»;

Технические характеристики ПТ-14

Активные частоты, Гц

273, 526, 1024,8928, 32768

Пассивные частоты, Гц

50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»

Полоса пропускания для режима «РАДИО»

от 10 кГц до 36 кГц

Полоса пропускания для режима «Эфир»

от 48 Гц до 10 кГц

Погрешность показаний глубины залегания трассы, %, не более

5
Время непрерывной работы от встроенных
Li-ion аккумуляторов не менее, ч		 14

Память

10 000 точек

Габаритные размеры, мм, не более

700x300x140

Масса, кг, не более

1,7

Диапазон рабочих температур, °С

от -20 до +55

Генератор ГТ-75

  • Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
  • Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
  • Высокая выходная мощность для работы в сложных условиях;
  • Автоматическое согласование с нагрузкой для простоты использования;
  • Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
  • Влагозащищенный, ударопрочный корпус (IP 44).

Технические характеристики генератора ГТ-75

Рабочие частоты, Гц

273, 526, 1024,8928

Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт

от 10 до 75

Габаритные размеры, мм, не более

275x250x180

Вес со встроенными аккумуляторами, кг

8,5

Диапазон рабочих температур, °С

от -30 до +55
