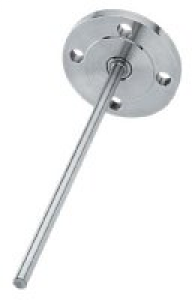

Гильзы фланцевые цельноточёные
Предназначены для защиты измерительных приборов от таких типов воздействия рабочей среды
Description
ТУ 4212-001-62100924-2010
Описание
Гильзы защищают прибор от ненужной остановки, поэтому в некоторых системах без гильз обойтись нельзя. В данном случае речь идет о тех технологических системах, где под высоким давлением происходит измерение температуры сред.
Технические характеристики
| Длина гильзы | от 50 до 800 мм |
| Материал | сталь нержавеющая: 12Х18Н10Т - стандартно, 03Х17Н13М2 (316L) - опция |
| Предельные давления | 50 МПа Типовые гильзы выдерживают нормируемое давление. При условиях динамических нагрузок необходимо производить соответствующие расчёты для правильного подбора технических параметров защитных гильз. |
| Резьба к прибору | G1/2 - стандартно, М20х1,5, G3/4, М27х2, М33х2, 1/2NPT - опция |
| Присоединение к процессу | размеры по: - DIN 2501, - DIN1092-1, - ГОСТ 12815-80 - исполнения 1, 2, 3, 4, 5, 6, 7, 8, 9, - ГОСТ 33259-2015 - исполнения A, B, C, D, E, F, L, M, K, J |
| ОПЦИИ | • фторполимерное (на основе PTFE или PFA) антикоррозионное (30-40мкм) покрытие наружной погружаемой части гильзы • протокол гидравлических испытаний • расчёт прочности защитной гильзы по DIN43772 • спектральный анализ материалов • рентгенографический контроль сварных швов |

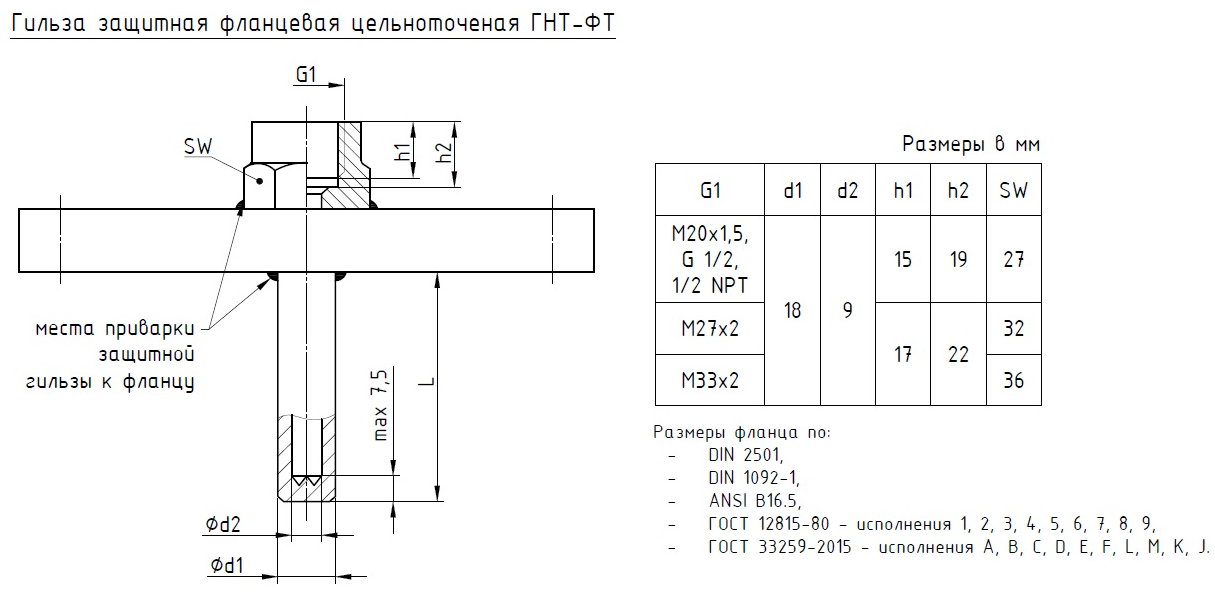

Чертеж
Пример заказа
Гильза защитная фланцевая цельноточёная для термометра (ГНТ-ФТ), длиной 250мм (250), присоединительной резьбой к прибору G1/2 (G1/2), присоединением к процессу DN50-PN40 исп.L по ГОСТ 33259-2015:
Гильза ГНТ250-ФТ-G1/2/DN50-PN40 исп.L по ГОСТ 33259-2015
