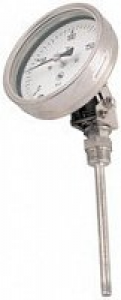

- Термометры технические коррозионностойкие для нефтехимических производств

Предназначены для измерения температуры агрессивных веществ, не вступающих во взаимодействие с нержавеющей сталью
_2022-06-24_155434093
_2022-06-24_155534642
_2022-06-24_155545666
_2022-06-24_155554779
_2022-06-24_155434093
Description

ТУ 4212-001-62100924-2010

Термометры биметаллические химические коррозионностойкие для нефтехимических производств предназначены для измерения температуры агрессивных веществ (жидкостей, газов, пара), не вступающих во взаимодействие с нержавеющей сталью.

Технические характеристики

Диаметр корпуса,мм 100, 160
Класс точности 1,5, по заказу - 1,0
Диапазон измерения, С
-20...60 0...200
0...60* 0...250
0...100 0...300
0...120 0...400
0...160 0...500
-50...+50
Исполнение корпус-штуцер универсальное расположение (поворотно-откидной корпус)
Штуцер сталь нержавеющая, Ø 6 или 8мм, с резьбой G1/2 (по умолчанию), М20х1,5, 1/2NPT
Длина штуцера в диапазоне от 50 до 800 мм
Рабочее давление на штуцере - 6 МПа
на гильзе (по заказу) - 25 или 50 МПа
Измерительный элемент биметаллическая спиральная пружина
Циферблат алюминиевый сплав, белый, шкала чёрная
Корпус сталь нержавеющая
Стекло техническое
Обечайка сталь нержавеющая, байонет (резьба)
Степень защиты  IP65
Климатическое исполнение УХЛ1 по ГОСТ 15150-69
Температура окружающей среды -60... +60 °С
Виброзащищённость группа L3 по ГОСТ Р 52931-2008
Средний срок службы 10 лет
Масса, кг
ТБП100/50НХ/У - 0,15
ТБП160/50НХ/У - 0,45

 ТБП100/50НХ/У - 0,15
ТБП160/50НХ/У - 0,45
ТБП100/100НХ/У - 0,15
ТБП160/100НХ/У - 0,45

 ТБП100/100НХ/У - 0,15
ТБП160/100НХ/У - 0,45
ТБП100/160НХ/У - 0,15
ТБП160/160НХ/У - 0,45		 ТБП100/160НХ/У - 0,15
ТБП160/160НХ/У - 0,45
Комплект поставки Термометр без защитной гильзы.

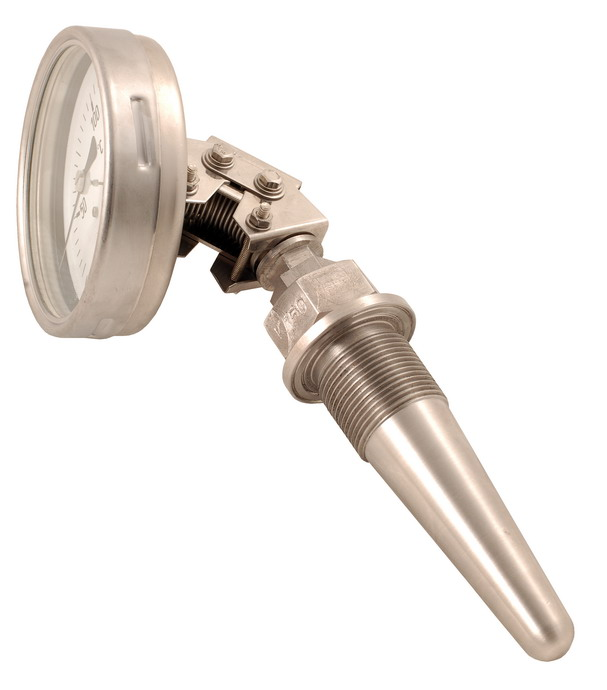

Возможна комплектация защитной гильзой
Опции • Класс точности 1,0
• Гидрозаполнение

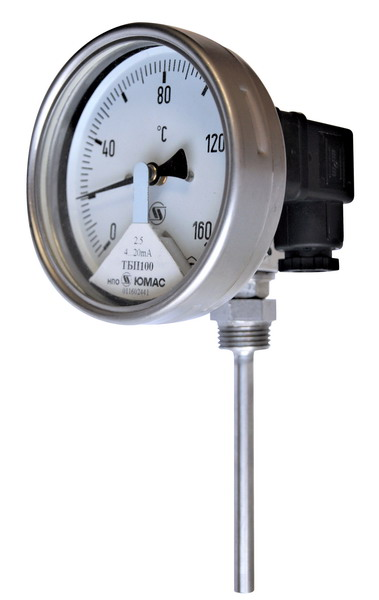

• Выходной сигнал 4...20мА

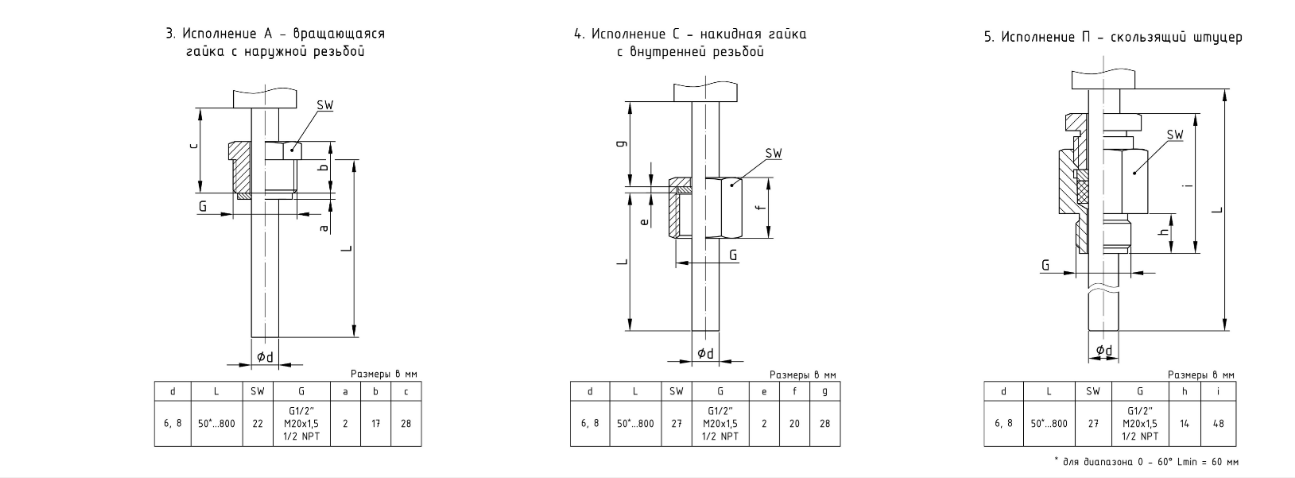

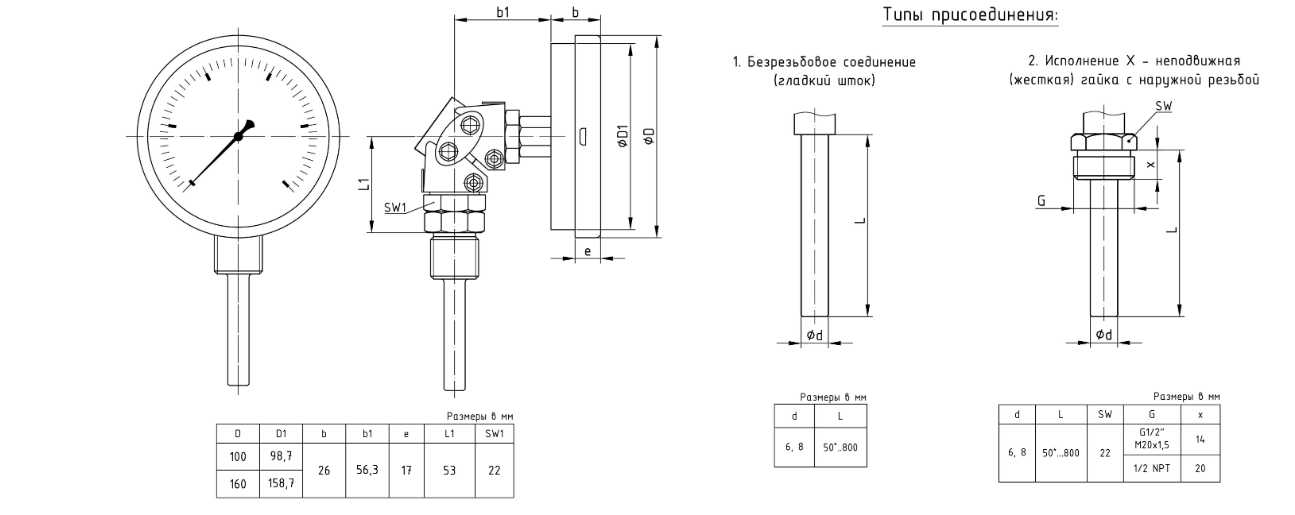

Чертежи



Пример заказа

Термометр биметаллический показывающий (ТБП), диаметром корпуса 100мм (100), длиной (условной) штуцера 125мм (125), коррозионностойкий (Н), с резьбой на штуцере (Х), универсальным расположением штуцера (У), диапазоном температуры (0-200)С ((0-200)С), с резьбой на штуцере G1/2"(G1/2"):
Термометр ТБП100/125НХ/У-(0-200)С
