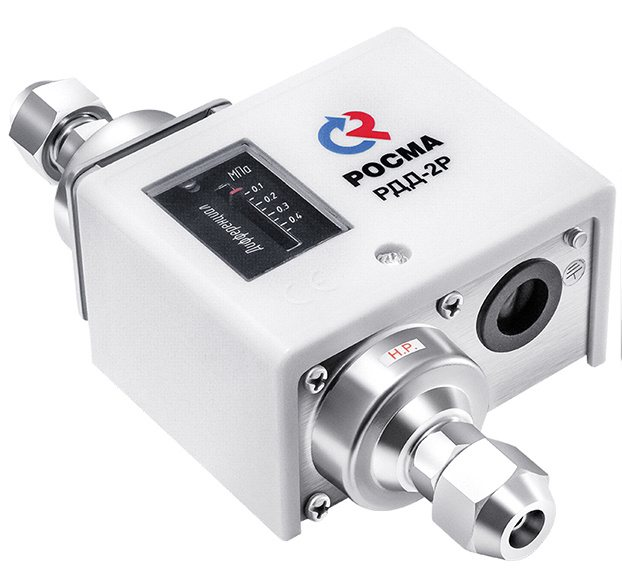

Дифференциальные реле давления РДД-2Р
Применяется для переключения электрических цепей в зависимости от изменения давления среды.
Description
Тип РДД-2Р
Назначение
Дифференциальные реле давления РДД предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. Максимальная температура измеряемой среды (воздух, масло, вода, хладоны) - 110 °C.
Принцип действия реле разности давлений состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который деформируясь переключает однополюсный перекидной контакт.
Основными параметрами реле перепада давлений выступают диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора.
Область применения
- теплоснабжение,
- водоснабжение,
- вентиляция,
- машиностроение
Идеально подходят для регулировки потери давления в фильтрах в технике кондиционирования и вентиляции.
Технические характеристики
Дифференциальные реле давления
| Рабочий диапазон, МПа |
Дифференциал, МПа (фиксированный) | Р статич. макс., МПа |
| 0,05…0,2 | 0,03…0,05 | 0,5 |
| 0,05…0,4 | 0,06…0,2 | 1,5 |
| 0,1…0,6 | 0,06…0,2 | 3,0 |
Воспроизводимость
±2%
Контакты
Однополюсный перекидной контакт
Электрические характеристики
8А ~220 В
16А ~110 В
Диапазон рабочих температур, °C
Окружающая среда: -10…+70
Контролируемая среда: -10…+110
Корпус
Алитированная сталь 10
IP42
Крышка
Пластик, цвет белый
Штуцер и накидная гайка
Хромированная сталь 10
Кронштейн и механизм
Анодированная сталь 10
Сильфон
Медный сплав
Шкала
Алюминий, цвет черный
Стекло
Органическое
Способ присоединения
Штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (Ø8 мм)
Варианты монтажа
На приборную панель или с помощью кронштейна
Монтаж кабеля
Резиновый уплотнитель (Ø кабеля до 12 мм)
Надежность
100 000 циклов
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация
ТУ 4218-001-4719015564-2010
ГОСТ 26005–83
Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле

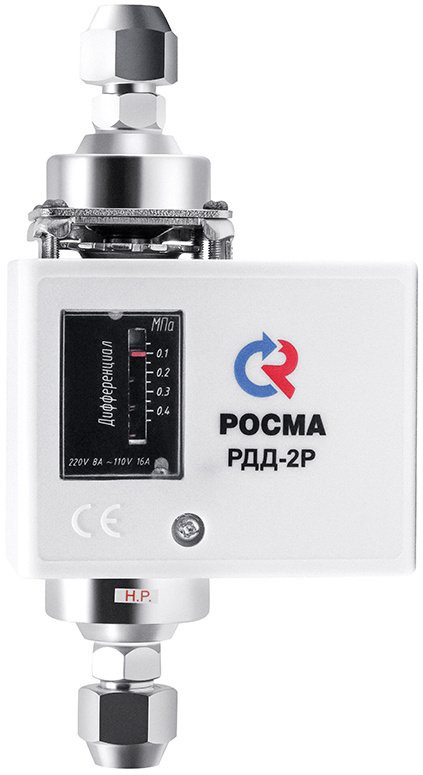

Реле разности давлений РДД-2Р
| Тип | Рабочий диапазон давлений, МПа | Присоединение (способ) |
|---|---|---|
| РДД-2Р | 0,05...0,2; 0,05...0,4; 0,1...0,6 | накидная гайка G¼ для крепления капиллярной трубки |
Монтаж и эксплуатация
Монтаж прибора выполняется на приборную панель или с помощью кронштейна. Развальцованная капиллярная трубка присоединяется к штуцеру с помощью накидной гайки. Большее давление должно подаваться на нижний штуцер. Электрический кабель подключается согласно схеме:
Схема подключения электрических контактов представлена также на внутренней стороне крышки изделия.
Техническое обслуживание в процессе эксплуатации заключается во внешнем осмотре крепления на объекте, в проверке заземления и перенастройке изделия по мере необходимости изменения режима работы агрегата и устранению дефектов.
Перенастройка диапазона производится путем вращения регулировочного колеса по часовой стрелке, если необходимо уменьшить уставку, и против часовой стрелки, если необходимо увеличить уставку.
