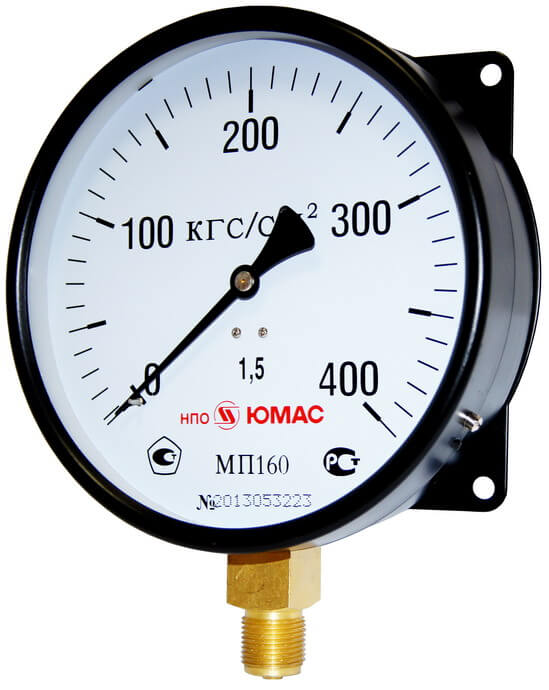

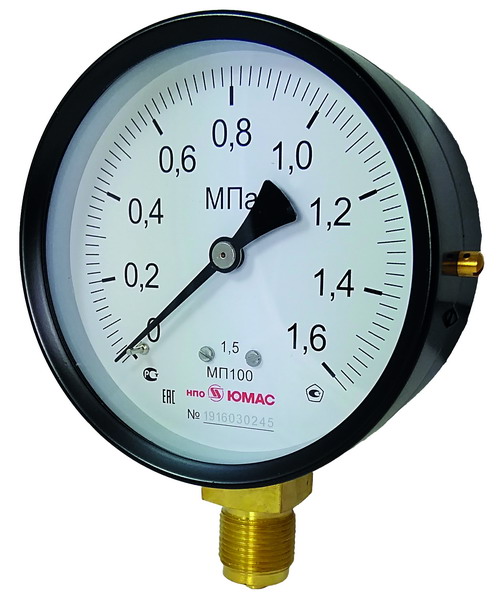

Манометры промышленные диаметром Ø 100мм, Ø160мм
Промышленные манометры и вакуумметры разработаны специально для применения на производственных предприятиях.
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Назначение
Промышленные манометры и вакуумметры разработаны специально для применения на производственных предприятиях (химических, нефтеперерабатывающих и т. д.), а также могут использоваться в сферах энергетики, тепло- и водоснабжения. С их помощью производится измерение значений избыточного или вакуумного давления некристаллизующихся жидкостей, пара и газов.
Конструкция устройств рассчитана на использование в условиях неагрессивных сред.
Технические характеристики
Данные приборы предназначены для измерения избыточного (манометры) и разряженного (вакуумметры) давления газообразных сред и некристаллизующихся жидкостей, неагрессивных к медным сплавам. Могут применяться в промышленности на химических, нефтеперерабатывающих предприятиях, сферах энергетики и жилищного хозяйства.

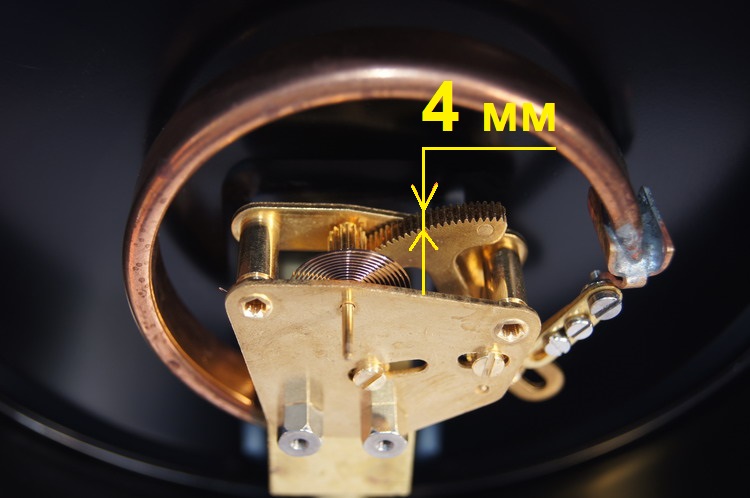

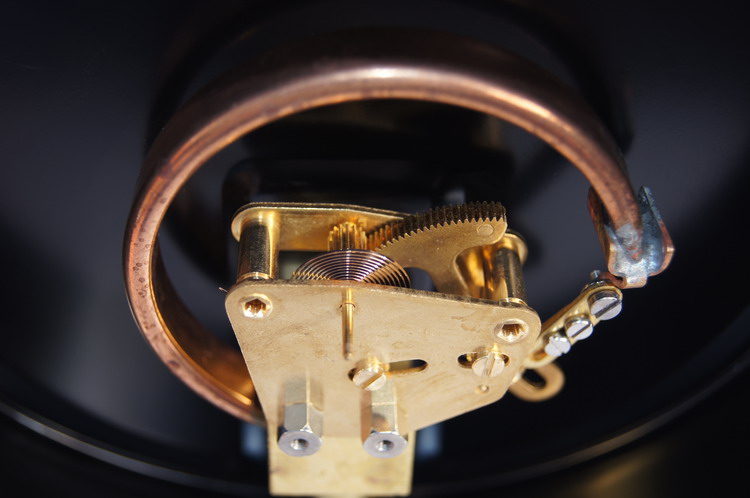

Механизм таких манометров имеет усиленный сектор толщиной 4 мм (у аналогов других изготовителей 1,5 - 2 мм)!
Преимущества такого механизма:
- в 2 раза большее время эксплуатации прибора (в 2 раза реже Вам нужно покупать новый манометр)!
- большая толщина зубьев данного механизма позволяет эксплуатировать прибор при больших вибрациях и пульсациях!
- толщина сектора механизма позволяет значительно уменьшить его износ с последующим выходом из строя!
|
Диаметр корпуса,мм |
100, 160 |
|
Класс точности |
1,5 - по умолчанию |
|
Диапазон измерения, МПа |
• МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40 |
|
Рабочие нагрузки |
постоянная нагрузка: 3/4 шкалы |
|
Исполнение корпус-штуцер |
радиальное, |
|
Штуцер |
латунь, |
|
Измерительный элемент |
медный сплав, |
|
Механизм |
латунь |
|
Циферблат |
алюминиевый сплав, белый, шкала чёрная |
|
Корпус |
сталь, окрашенная в чёрный цвет |
|
Стекло |
техническое |
|
Обечайка |
сталь, окрашенная в чёрный цвет |
|
Степень защиты |
IP40 - по умолчанию |
|
Климатическое исполнение |
У2 по ГОСТ 15150-69 |
|
Температура окружающей среды |
-50... +60 °С - по умолчанию |
|
Температура измеряемой среды |
до +150 °С |
|
Виброзащищённость |
группа L3 по ГОСТ Р 52931-2008 |
|
Средний срок службы |
10 лет |
|
Масса |
Ø 100 - 0,36 кг |
|
Опции |
• заводской номер (по умолчанию) |

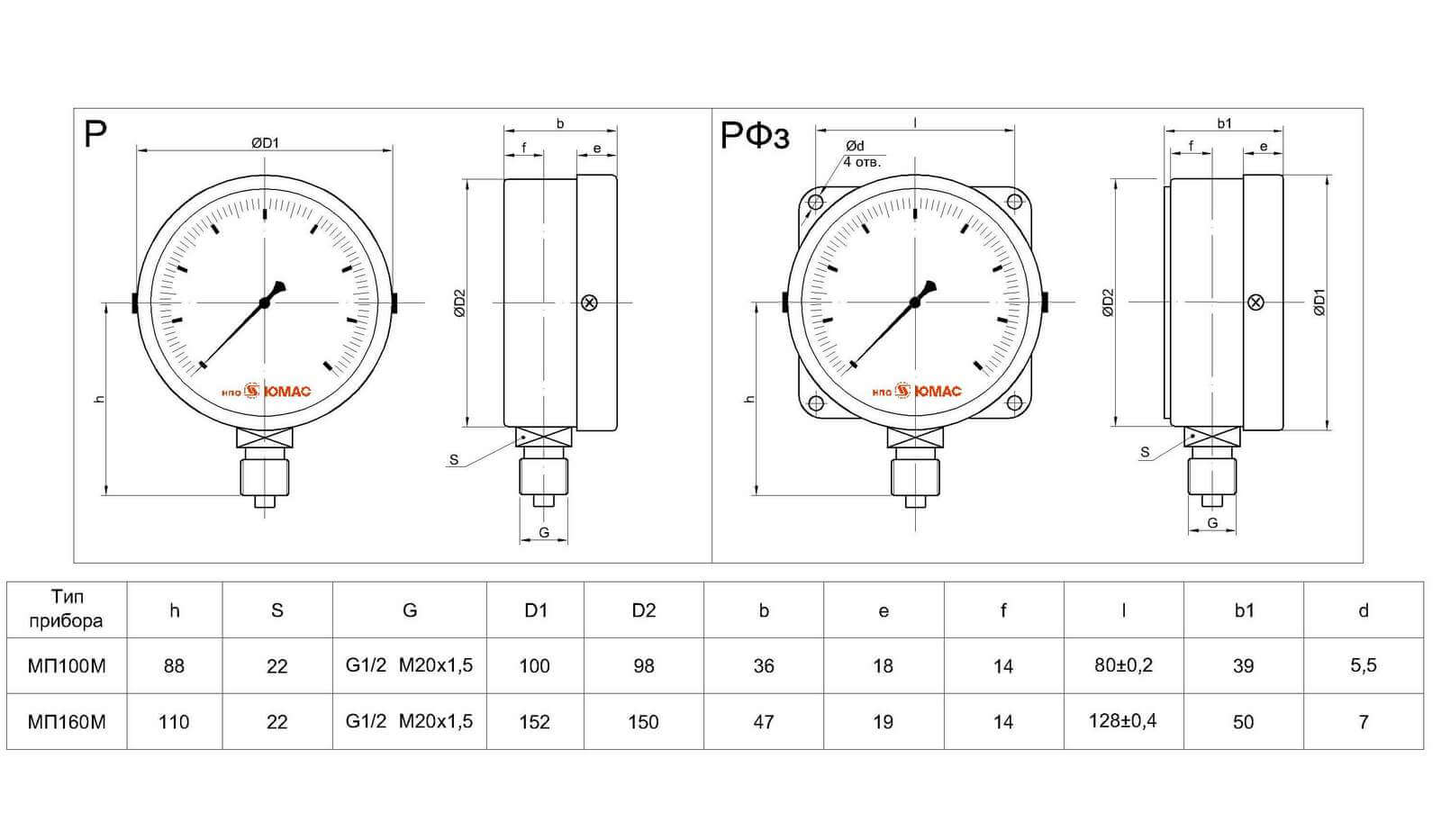

Чертежи
Примеры заказа
Мановакуумметр показывающий (МВП), диаметром корпуса 100мм (100) из стали (М) и техническим стеклом, радиальным расположением штуцера, диапазоном измерения (-1...3) кгс/см2 ((-1...3)кгс/см2), с присоединительной резьбой штуцера G1/2 (G1/2), с красной чертой на шкале на отметке 2,5 кгс/см2 (ЧрК2,5):
Мановакуумметр МВП100М-(-1...3)кгс/см2-G1/2-ЧрК2,5
