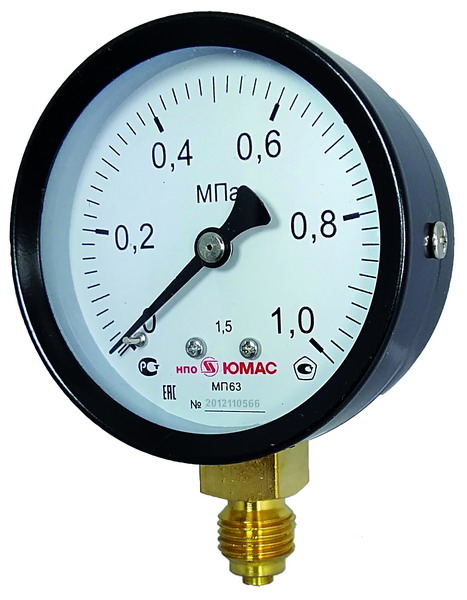

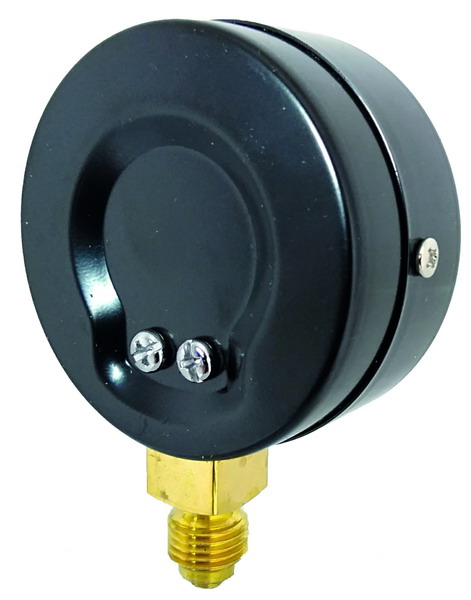

Манометры промышленные диаметром Ø 63 мм
Промышленные манометры и вакуумметры разработаны специально для применения на производственных предприятиях.
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Назначение
Промышленные манометры и вакуумметры разработаны специально для применения на производственных предприятиях (химических, нефтеперерабатывающих и т. д.), а также могут использоваться в сферах энергетики, тепло- и водоснабжения. С их помощью производится измерение значений избыточного или вакуумного давления некристаллизующихся жидкостей, пара и газов.
Конструкция устройств рассчитана на использование в условиях неагрессивных сред.
Технические характеристики
|
Диаметр корпуса, мм |
63 |
|
Класс точности |
2,5 - по умолчанию |
|
Диапазон измерения, МПа |
• МП - от 0 до 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40 |
|
Рабочие нагрузки |
постоянная нагрузка: 3/4 шкалы |
|
Исполнение корпус-штуцер |
радиальное |
|
Штуцер |
латунь, |
|
Измерительный элемент |
медный сплав, |
|
Механизм |
латунь |
|
Циферблат |
алюминиевый сплав, белый, шкала чёрная |
|
Корпус |
сталь, окрашенная в чёрный цвет |
|
Стекло |
техническое |
|
Обечайка |
сталь, окрашенная в чёрный цвет |
|
Степень защиты |
IP40 |
|
Климатическое исполнение |
У2 по ГОСТ 15150-69 |
|
Температура окружающей среды |
-50... +60 °С - по умолчанию |
|
Температура измеряемой среды |
до +150 °С |
|
Виброзащищённость |
группа L3 по ГОСТ Р 52931-2008 |
|
Средний срок службы |
10 лет |
|
Масса |
0,09 кг |
|
Опции |
• заводской номер |

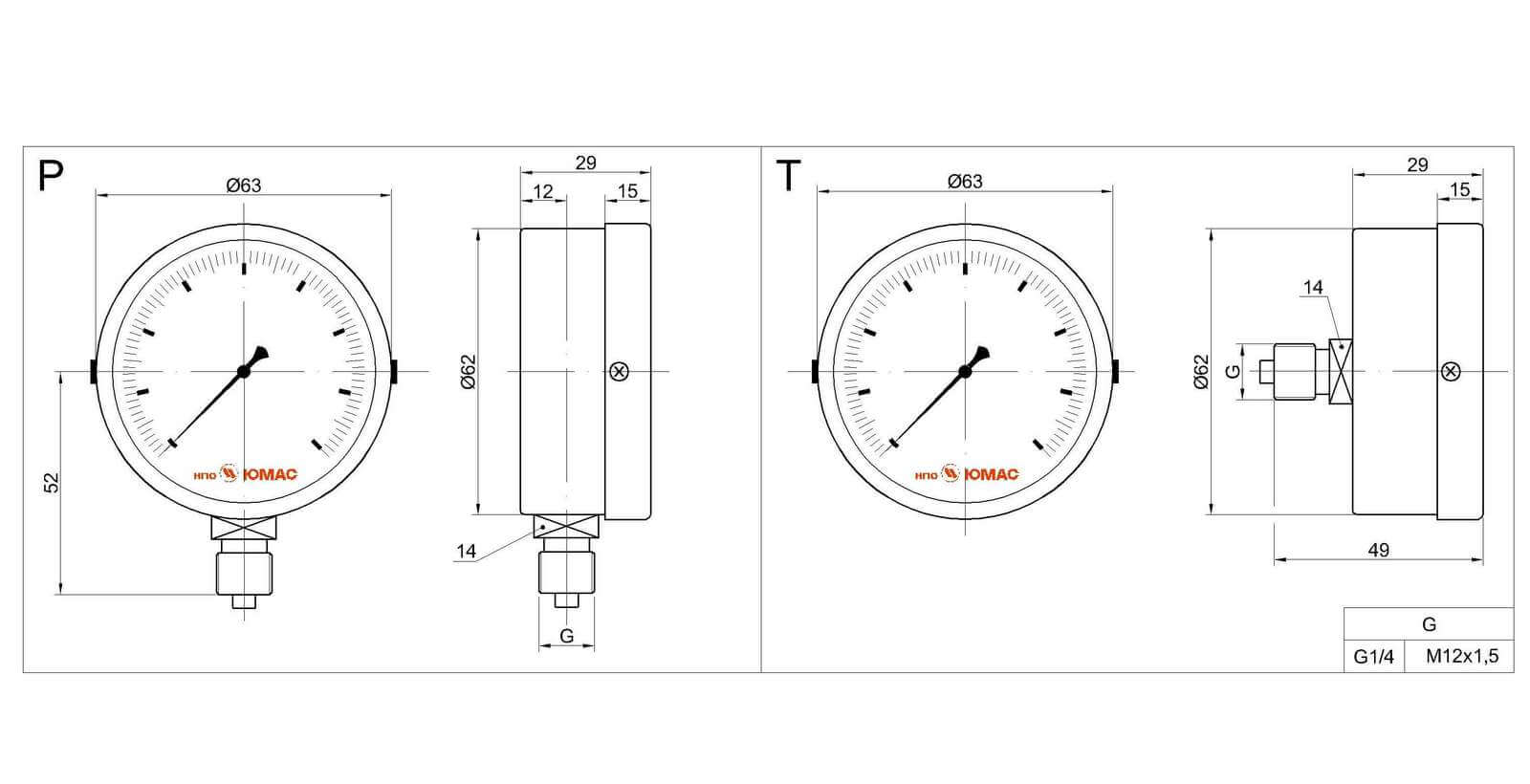

Чертежи
Примеры заказа
Манометр показывающий (МП), диаметром корпуса 63мм (63) из стали (М) и техническим стеклом, радиальным расположением штуцера, пределом измерения 2,5МПа (2,5МПа) с присоединительной резьбой штуцера М12х1,5, для измерения давления кислорода (О2):
Манометр МП63М-2,5МПа-О2
