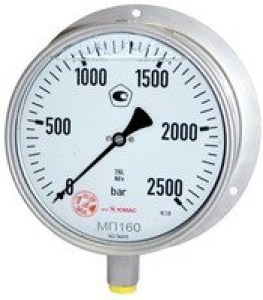

Манометры для сверхвысоких давлений
Приборы используются для измерения сверхвысоких значений избыточного давления в промышленности, энергетике и других отраслях.
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Назначение
Манометры данного класса используются в промышленности, энергетике и других отраслях для измерения сверхвысоких значений избыточного давления. Они устанавливаются в системах, заполненных жидкой некристаллизующейся средой.
Для обеспечения безопасности персонала конструкция прибора имеет металлическую перегородку между механизмом и циферблатом, а также многослойное стекло.
Технические характеристики
|
Диаметр корпуса,мм |
100, 160 |
|
Класс точности |
1,5 - стандарт |
|
Диапазон измерения, МПа |
250/ 400/ 600 |
|
Рабочие нагрузки |
постоянная нагрузка: 3/4 шкалы |
|
Исполнение корпус-штуцер |
радиальное |
|
Штуцер |
сталь нержавеющая, |
|
Измерительный элемент |
сталь нержавеющая, |
|
Механизм |
сталь нержавеющая |
|
Циферблат |
алюминиевый сплав, белый, шкала чёрная |
|
Корпус |
сталь нержавеющая , дополнительная металлическая перегородка |
|
Стекло |
многослойное безопасное |
|
Обечайка |
сталь нержавеющая, байонет (резьба) |
|
Стрелка |
с корректором нуля |
|
Степень защиты |
IP65 |
|
Климатическое исполнение |
УХЛ1 по ГОСТ 15150-69 |
|
Температура окружающей среды |
-60... +60 °С |
|
Температура измеряемой среды |
до +200 °С |
|
Виброзащищённость |
группа L3 по ГОСТ Р 52931-2008 |
|
Средний срок службы |
10 лет |
|
Масса |
Ø 100 - 0,35 кг |
|
Опции |
• заводской номер (по умолчанию) |

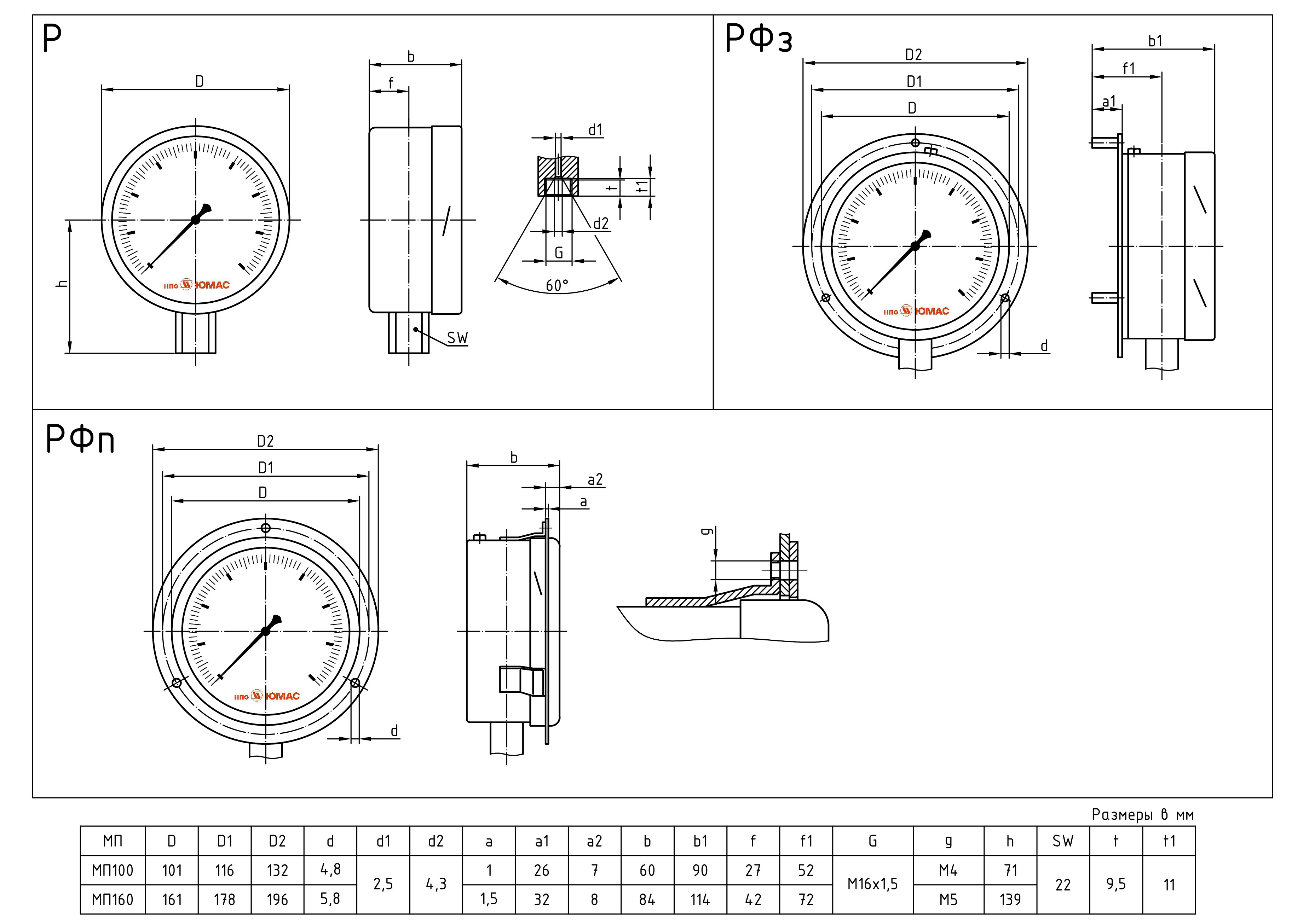

Чертежи
Примеры заказа
Манометр показывающий (МП), диаметром корпуса 160мм (160) из нержавеющей стали (Н), коррозионностойкий (Н), радиальным штуцером, пределом измерения 400,0МПа (400МПа), присоединительной резьбой штуцера 9/16-18UNF (9/16-18UNF)
Манометр МП160НН-400МПа-9/16-18UNF
