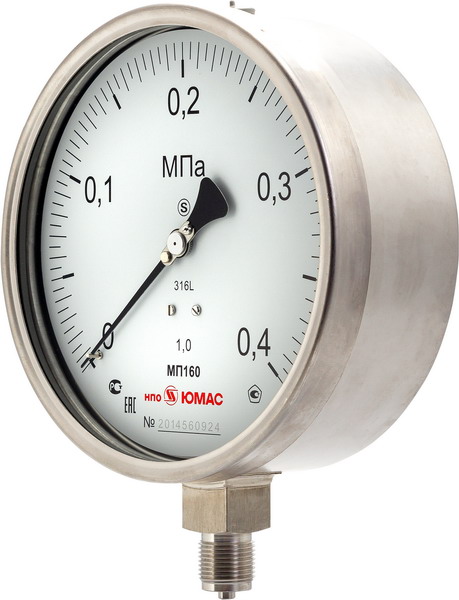

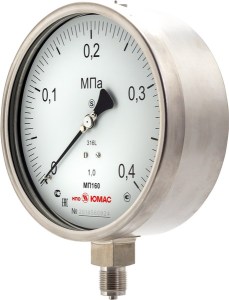

Манометры с повышенной безопасностью

Диаметр корпуса, мм

100, 160

Класс точности

1,0

Диапазон измерения, МПа

• МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100/ 160/ 250

• ВП - от -0,1 до 0

• МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4

по заказу: кгс/см2, бар, атм, мм вод.ст.

Рабочие нагрузки

постоянная нагрузка:
< 60МПа=макс.значению шкалы
> 60МПа=3/4 макс.значения шкалы

переменная нагрузка:
< 60МПа=0,9 макс.значения шкалы
> 60МПа=2/3 макс.значения шкалы

кратковременная нагрузка:
< 60МПа=1,3 макс.значения шкалы
> 60МПа=макс.значению шкалы

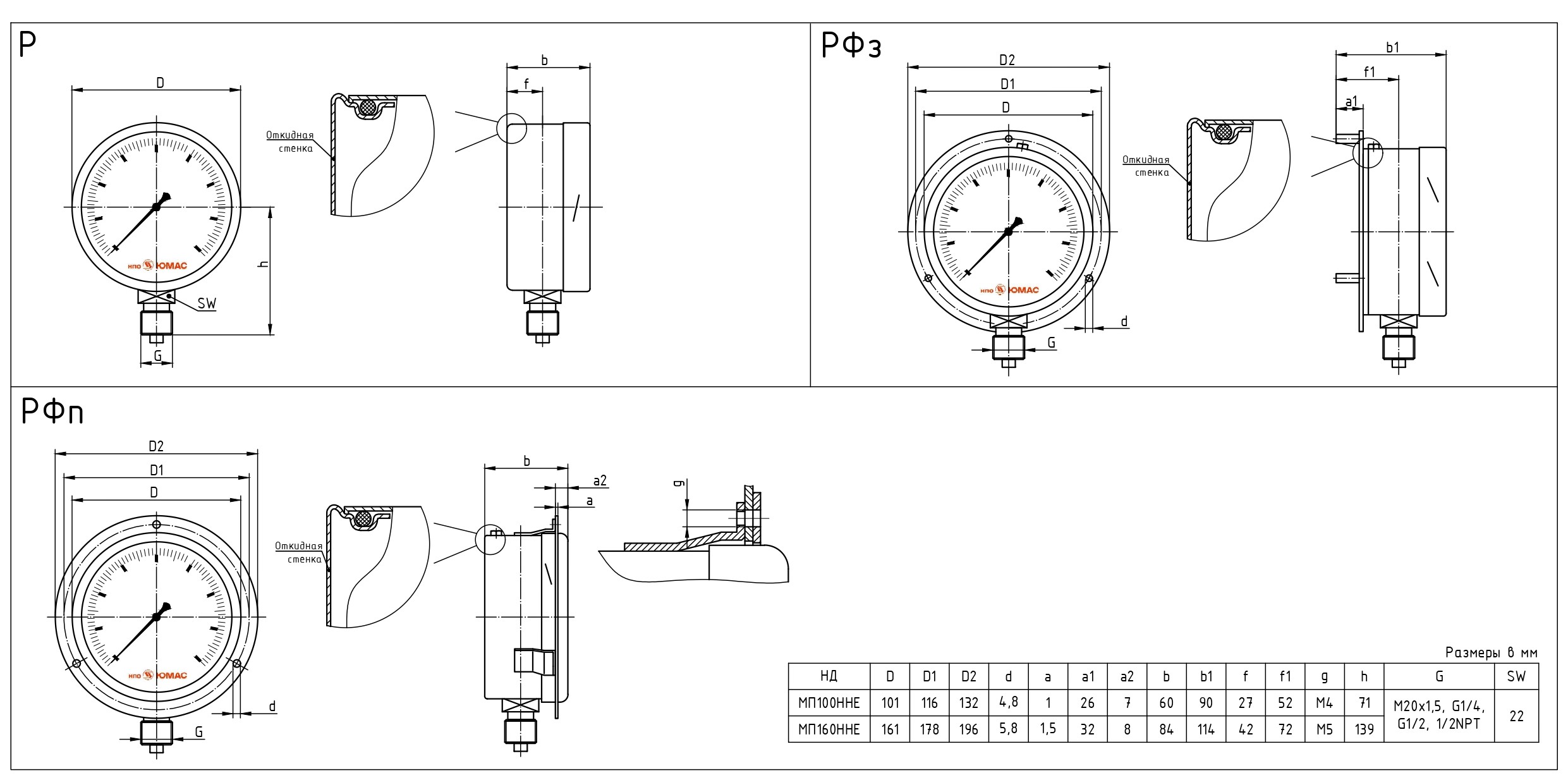

Исполнение корпус-штуцер

радиальное

Штуцер

сталь нержавеющая,
М20х1,5 (по умолчанию), G1/2 - SW22 - □22

Измерительный элемент

сталь нержавеющая,
< 6,0 МПа - пружина Бурдона
> 6,0 МПа - многовитковая пружина

Механизм

сталь нержавеющая

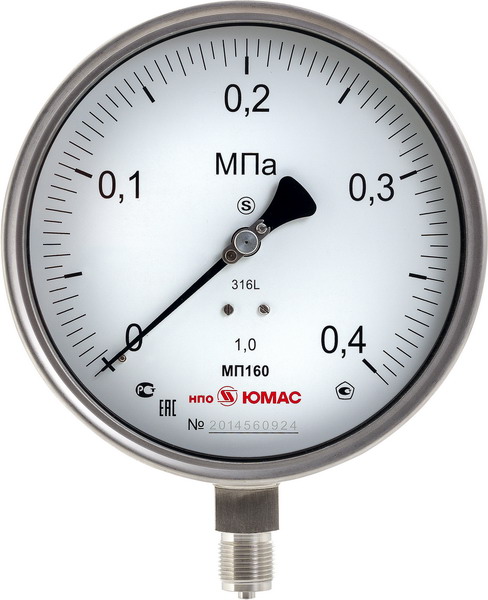

Циферблат

алюминиевый сплав, белый, шкала чёрная

Корпус

сталь нержавеющая, дополнительная металлическая перегородка
между циферблатом и чувствительным элементом,

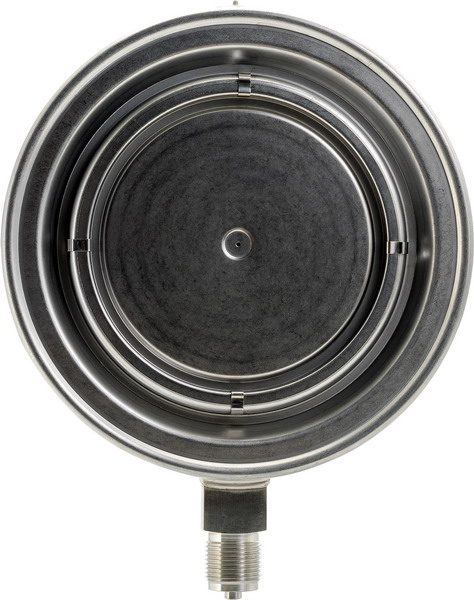

выдуваемая задняя стенка

Стекло

многослойное безопасное

Обечайка

сталь нержавеющая, байонет (резьба)

Степень защиты

IP65

Климатическое исполнение

УХЛ1 по ГОСТ 15150-69

Температура окружающей среды

-60... +60 °С

Температура измеряемой среды

до +200 °С

Виброзащищённость

группа L3 по ГОСТ Р 52931-2008

Средний срок службы

10 лет

Масса, кг

Ø 100 - 0,64
Ø 160 - 1,25

Опции

• заводской номер (по умолчанию)
• пломбировка корпуса
• технологическая черта
• специальная шкала (цветные сектора)
• гидрозаполнение (глицерин, силикон)
