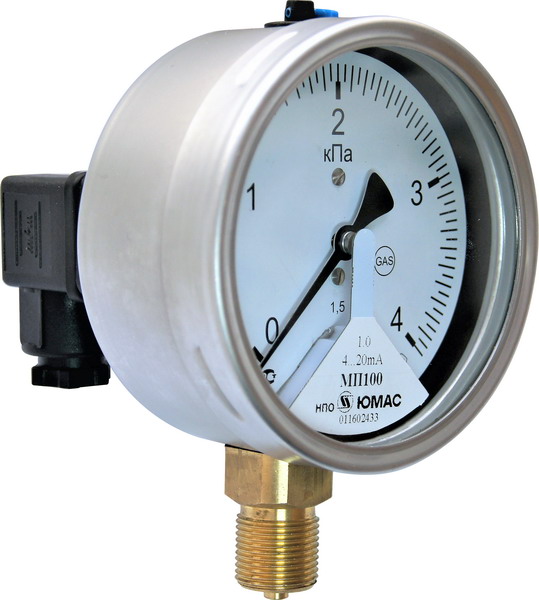

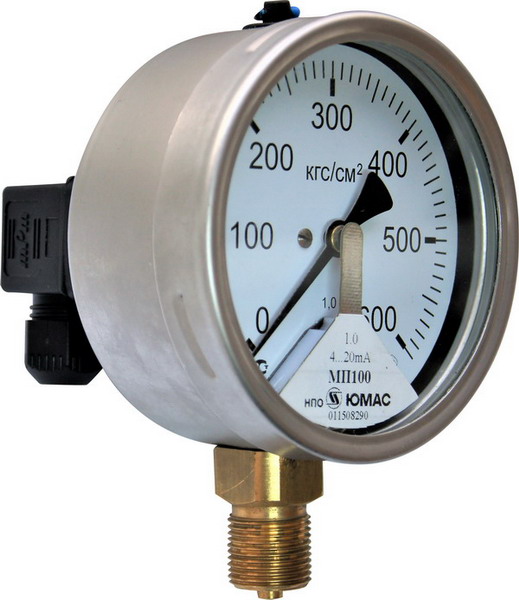

Манометры с выходным сигналом 4...20 мА

Диаметр корпуса,мм

100, 160

Класс точности показывающей части

1,0

Класс точности выходного сигнала

1,0

Диапазон измерения

• МП - от 0 до 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100 кПа
          - от 0 до 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100 МПа

• ВП - от -0,1 до 0 МПа

• МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4 МПа

по заказу: кгс/см2, бар

Рабочие нагрузки

постоянная нагрузка: 3/4 шкалы
переменная нагрузка: 2/3 шкалы
кратковременная нагрузка: 110% шкалы

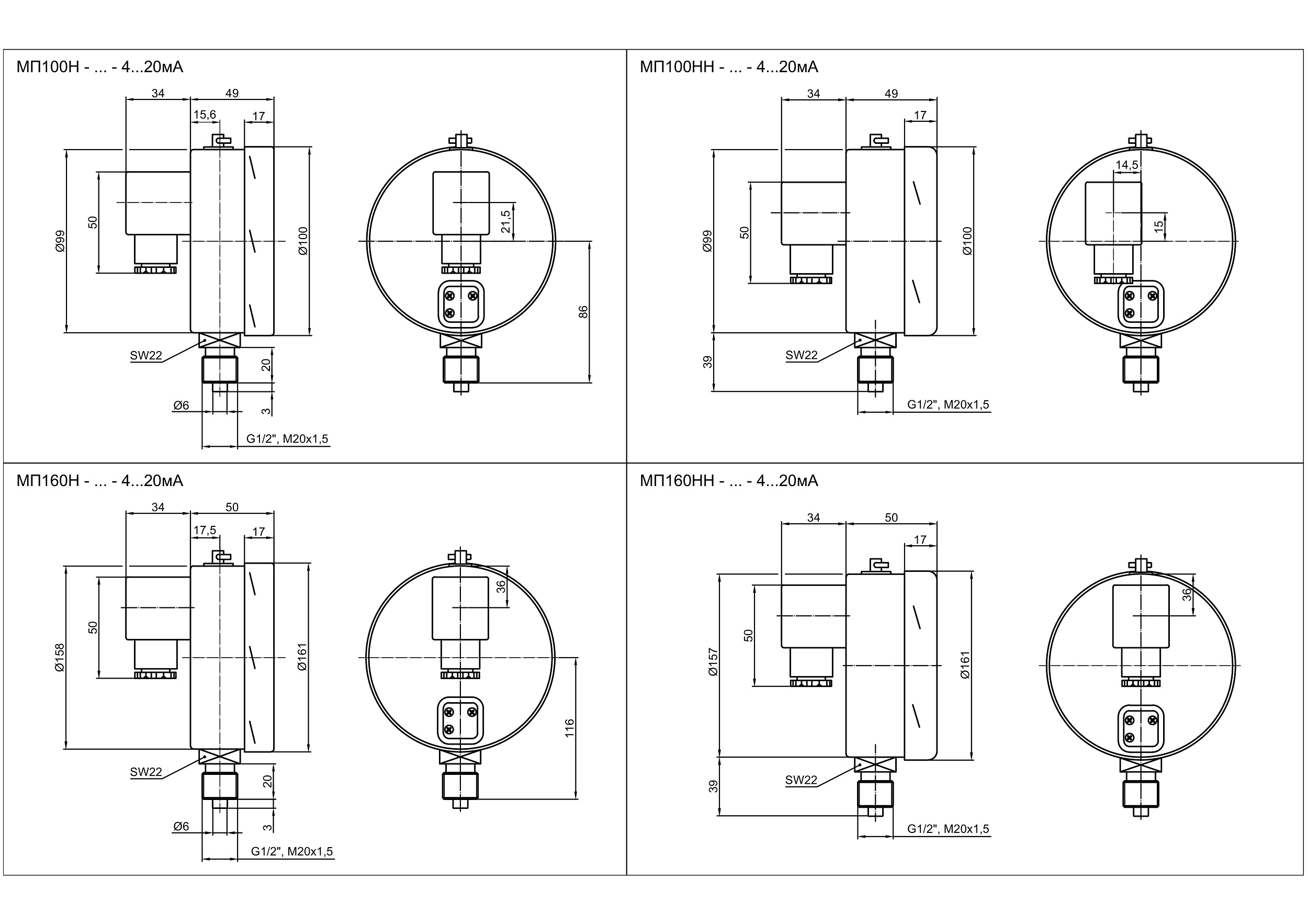

Исполнение корпус-штуцер

радиальное, эксцентрично-торцевое

Штуцер

латунь или сталь нержавеющая,
М20х1,5 (по умолчанию) - SW22 - □22
G1/2 (опция) - SW22 - □22

Измерительный элемент

медный сплав или сталь нержавеющая,
< 6,0 МПа - пружина Бурдона
> 6,0 МПа - многовитковая пружина

Механизм

латунь или сталь нержавеющая

Циферблат

алюминиевый сплав, белый, шкала чёрная

Корпус

сталь нержавеющая

Стекло

техническое

Обечайка

сталь нержавеющая, байонет (резьба)

Выходной сигнал, мА

4...20

Напряжение питания, В

12...24

Степень защиты

IP54

Климатическое исполнение

У2 по ГОСТ 15150-69

Температура окружающей среды

-20... +60 °С

Температура измеряемой среды

до +150 °С

Виброзащищённость

группа L3 по ГОСТ Р 52931-2008

Средний срок службы

10 лет

Масса, кг

Ø 100 - 0,65

Опции

• заводской номер (по умолчанию)
• пломбировка корпуса
• коррозионностойкое исполнение
• специальная шкала (температурная для фреонов и аммиака)
• внутренний демпфер
