Разделитель сред мембранный РСМ-110-Р

Вид подключения к рабочей среде - штуцерное

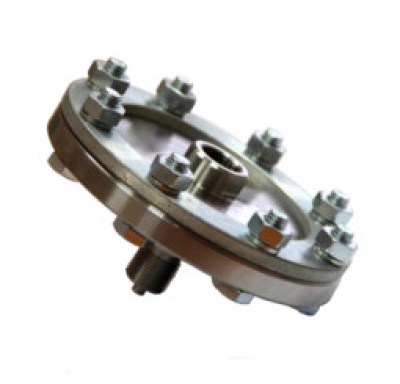

110-р7
Description

ТУ 4212-002-25997840-2016

Назначение

Разделители РСМ-110-Р предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы сред.

Конструкция разделителей – разборная с внутренним расположением разделительного элемента. Разделители состоят из верхнего и нижнего фланцев, соединенных болтами, между которыми устанавливается корпус с приваренной к нему мембраной (чувствительным элементом). Уплотнение между корпусом и нижним фланцем, а также между измерительным устройством и разделителем обеспечивается прокладками.

Технические характеристики

  • Верхний предел измерения:от -(минус) 0,1МПа до 100МПа
  • Материалы деталей при стандартном исполнении: корпус, фланец, штуцер – нержавеющая сталь марки 12Х18Н10Т, чувствительный элемент (мембрана) – нержавеющая сталь, уплотнительная прокладка – фторопласт.
  • При нестандартном исполнении: наличие дополнительной фторопластовой мембраны (при заказе код "01", пример РСМ-110-Р-01), защищающей основную мембрану разделителя сред.
  • Измеряемая среда на входе разделителя: от -50°С до +200°С. Если температура превышает верхнее значение - соединение осуществляется через соединительный рукав (капилляр) и (или) охладитель (отвод) CS-300; ОХ28; ОХ50; ОС-100
Маркировкаd (зависит от требований Заказчика)
РСМ-110-Р М20×1,5
РСМ-110-Р-G1/2 G1/2

Чертежи


1 – чувствительный элемент (мембрана), 2 – фторопластовая прокладка, 3 – верхний (прижимной) фланец, 4 – гайка, 5 – корпус, 6 – прокладка под измерительное устройство, 7 – шайба пружинная (гровер), 8 – болт, 9 - нижний фланец
