Описание
Номинальный расход газа 2,5 м3/ч.

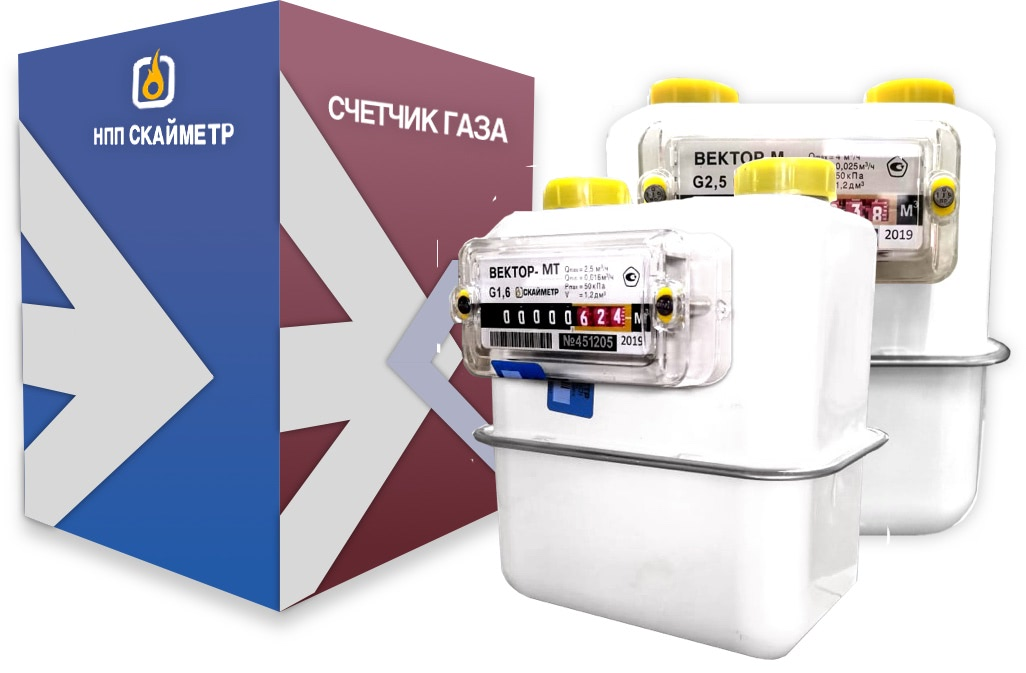

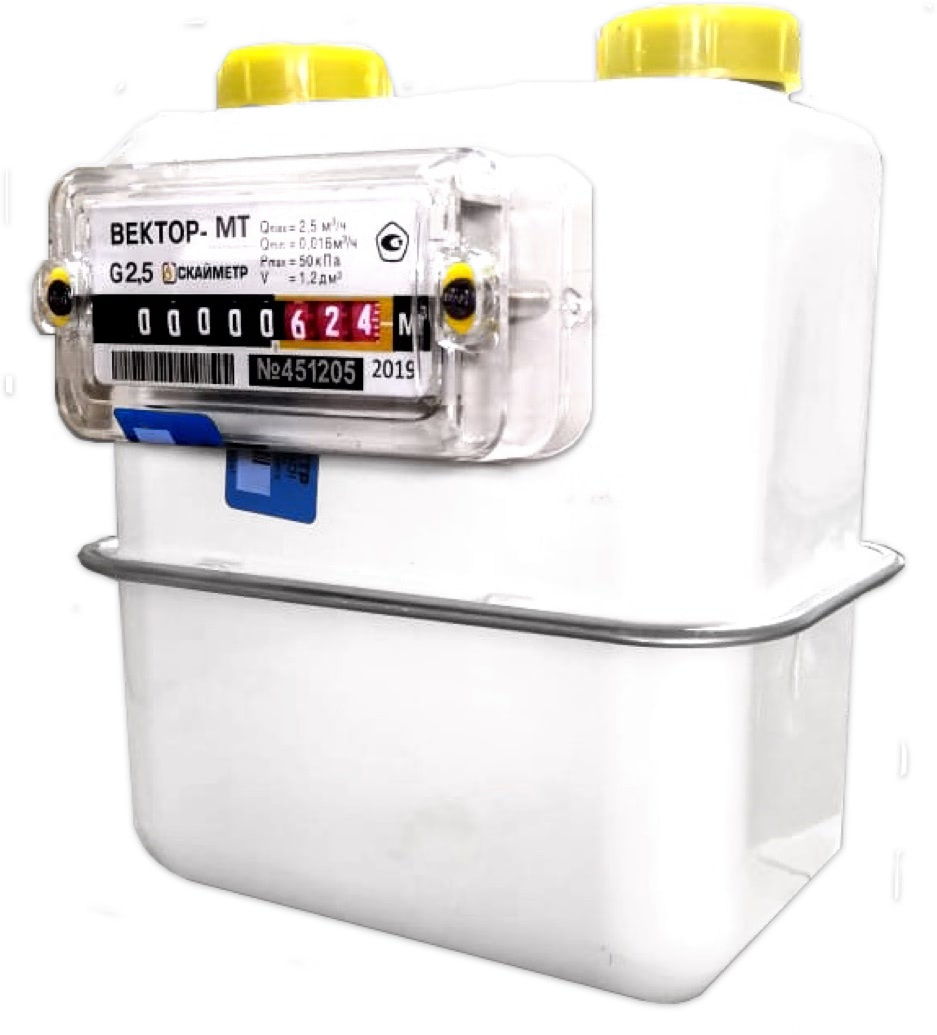

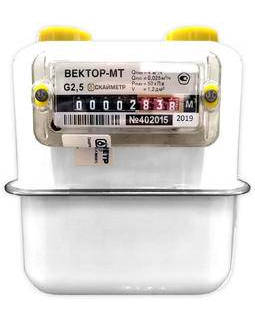

Счетчики газа объемные диафрагменные ВЕКТОР в исполнении «Вектор-МТ» имеют механическую температурную компенсацию, выполненную в виде спиральной биметаллической пружины. Механическое отсчётное устройство состоит из корпуса с расположенным в нем приводом, счетным механизмом роликового типа и щитком.
Основные преимущества
- Удобство подключения. В зависимости от подвода газа, направление потока газа может проходить слева направо и справа налево.
- Надежность. Корпус покрыт антикоррозионной порошковой полимерной краской, соединительный пояс выполнен из выполнен из нержавеющей стали.
- Долговечность. Измерительный механизм изготовлен из современных высококачественных материалов, позволяющих обеспечить малую потерю давления, низкий уровень шума и минимальный износ подвижных и трущихся деталей.
- Измерительные механизмы счетчиков оснащены устройством, препятствующим обратному ходу отсчетного устройства (стопор обратного хода).
Отличительные особенности
- Каждый счетчик имеет отсек в отсчетном устройстве для установки четырехпроводного датчика импульсов для подключения к системам дистанционного автоматизированного сбора и обработки информации.
- После установки датчика отсек закрывается крышкой с пломбой газоснабжающей или эксплуатирующей организации.
- Датчик импульсов оснащен двумя герконами типа «сухой контакт», один из которых является генератором импульсов, а второй – детектором обрыва провода и вмешательства в работу отсчетного устройства с помощью магнитного поля. Датчик импульсов поставляется по отдельному заказу.
- К датчику импульсов возможно подключение следующих устройств:
— определение относительной погрешности;
— корректора объема газа по температуре с возможностью дальнейшей передачи информации по интерфейсам RS-232 или RS-485;
— радиомодуля;
— счетчика импульсов с возможностью дальнейшей передачи информации по интерфейсам RS-232 или RS-485;
— устройств, работающих по интерфейсу M-BUS. - Межповерочный интервал - 6 лет
Технические характеристики
| Типоразмер счетчика | G2,5 | |
| Номинальный расход – Qn (м³/ч) | 2,5 | |
| Максимальный расход — Qmax (м³/ч) | 4,0 | |
| Минимальный расход — Qmin (м³/ч) | 0,025 | |
| Максимальное рабочее давление – Pmax (кПа) | 50 | |
| Пределы допускаемой относительной погрешности в диапазоне расходов, (%): Qmin ≤ Q <0,1Qnom; 0,1Qnom ≤ Q ≤ Qmax |
± 3 ± 1,5 |
|
| Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры измеряемой среды от границы нормальных условий измерений на каждые 10 °С, %, не более | ±0,4 | |
| Диапазон нормальных условияй измерений: — температура окружающей среды,°С — относительная влажность, % — атмосферное давление, кПа |
от +15 до +25 до 95 при температуре +35 °С от 84,0 до 106,7 |
|
| Температура измеряемой среды, °С | от -30 до +50 | |
| Наибольшее избыточное рабочее давление газа, кПа | 50 | |
| Перепад давления при расходе, Па: — максимальном (Q макс) — номинальном (Q ном) — минимальном (Q мин) |
200 80 60 |
|
| Циклический объем, дм 3 /об, не менее | 1,2 | |
| Емкость счетного механизма, м 3 | 99999,999 (99999,9999) 1) |
|
| Наименьшая значащая цифра отсчетного устройства, дм 3 , не более |
1 (0,1) 1) |
|
| Размеры входных и выходных штуцеров, накидных гаек 3) , дюйм | 3 / 4 , 1, 1 1 / 4 , M30×2 | |
| Размеры соединительных (с подводящим трубопроводом) штуцеров, дюйм | 3 / 4 , 1 | |
| Средний срок службы, не менее (лет) | 25 | |
| Масса (кг), не более | 2,1 | |
| Габаритные размеры (высота, ширина, глубина), мм |
165x195x220 | |
| Расстояние между осями штуцеров для счетчиков с верхним расположением соединительных элементов, мм | 110, 130, 150, 200 (± 5), 250 (±10) |
|
| Средняя наработка до отказа, ч | 60000 | |
| Условия эксплуатации: — температура окружающей среды,°С — относительная влажность, % — атмосферное давление, кПа |
от -40 до +55 4) до 95 при температуре +35 °С от 84,0 до 106,7 |
|
