Описание
Номинальный расход газа 6 м3/ч.

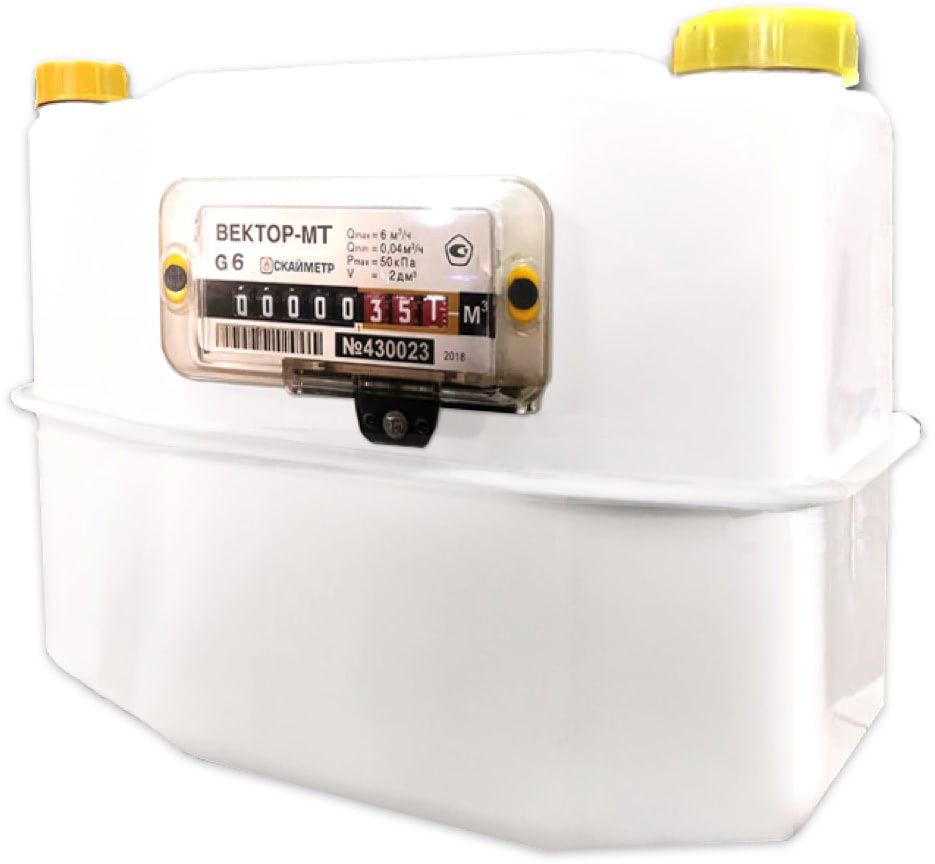

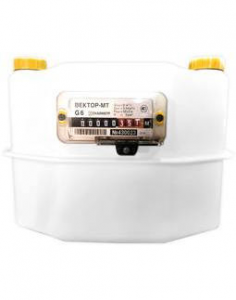

Счетчики газа объемные диафрагменные ВЕКТОР в исполнении «Вектор-МТ» имеют механическую температурную компенсацию, выполненную в виде спиральной биметаллической пружины. Механическое отсчётное устройство состоит из корпуса с расположенным в нем приводом, счетным механизмом роликового типа и щитком.
Современный и надежный счетчик газа вектор g6 предназначается для определения объема газа, который был использован.
В герметично закрытом корпусе из качественной стали находится измерительный механизм и отсчетное устройство. Буква «М» в названии означает, что данное устройство механического типа.
Отличительные особенности:
- Небольшой вес и габариты.
- Высокая точность измерений.
- Бесшумная работа.
- Надежный и прочный корпус со специальным антикоррозийным покрытием.
- Длительный срок службы устройства.
При разработке счетчика были учтены все действующие стандарты качества, как российские, так и международные. Монтаж производят только специализированные компании, имеющие разрешение на такие работы.
Отличительные особенности
- Каждый счетчик имеет отсек в отсчетном устройстве для установки четырехпроводного датчика импульсов для подключения к системам дистанционного автоматизированного сбора и обработки информации.
- После установки датчика отсек закрывается крышкой с пломбой газоснабжающей или эксплуатирующей организации.
- Датчик импульсов оснащен двумя герконами типа «сухой контакт», один из которых является генератором импульсов, а второй – детектором обрыва провода и вмешательства в работу отсчетного устройства с помощью магнитного поля. Датчик импульсов поставляется по отдельному заказу.
- К датчику импульсов возможно подключение следующих устройств:
— определение относительной погрешности;
— корректора объема газа по температуре с возможностью дальнейшей передачи информации по интерфейсам RS-232 или RS-485;
— радиомодуля;
— счетчика импульсов с возможностью дальнейшей передачи информации по интерфейсам RS-232 или RS-485;
— устройств, работающих по интерфейсу M-BUS. - Межповерочный интервал - 6 лет
Технические характеристики
| Типоразмер счетчика | G6 | |
| Номинальный расход – Qn (м³/ч) | 6,0 | |
| Максимальный расход — Qmax (м³/ч) | 10,0 | |
| Минимальный расход — Qmin (м³/ч) | 0,060 | |
| Максимальное рабочее давление – Pmax (кПа) | 50 | |
| Пределы допускаемой относительной погрешности в диапазоне расходов, (%): Qmin ≤ Q <0,1Qnom; 0,1Qnom ≤ Q ≤ Qmax |
± 3 ± 1,5 |
|
| Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры измеряемой среды от границы нормальных условий измерений на каждые 10 °С, %, не более | ±0,4 | |
| Диапазон нормальных условияй измерений: — температура окружающей среды,°С — относительная влажность, % — атмосферное давление, кПа |
от +15 до +25 до 95 при температуре +35 °С от 84,0 до 106,7 |
|
| Температура измеряемой среды, °С | от -30 до +50 | |
| Наибольшее избыточное рабочее давление газа, кПа | 50 | |
| Перепад давления при расходе, Па: — максимальном (Q макс) — номинальном (Q ном) — минимальном (Q мин) |
250 125 125 |
|
| Циклический объем, дм 3 /об, не менее | 1,2 | |
| Емкость счетного механизма, м 3 | 99999,999 (99999,9999) 1) |
|
| Наименьшая значащая цифра отсчетного устройства, дм 3 , не более |
1 (0,1) 1) |
|
| Размеры входных и выходных штуцеров, накидных гаек 3) , дюйм | 1, 1 1 / 4 | |
| Размеры соединительных (с подводящим трубопроводом) штуцеров, дюйм | 3 / 4 , 1 | |
| Средний срок службы, не менее (лет) | 25 | |
| Масса (кг), не более | 2,1 | |
| Габаритные размеры (высота, ширина, глубина), мм |
218x335x240 | |
| Расстояние между осями штуцеров для счетчиков с верхним расположением соединительных элементов, мм | 110, 130, 150, 200 (± 5), 250 (±10) |
|
| Средняя наработка до отказа, ч | 60000 | |
| Условия эксплуатации: — температура окружающей среды,°С — относительная влажность, % — атмосферное давление, кПа |
от -40 до +55 4) до 95 при температуре +35 °С от 84,0 до 106,7 |
|
