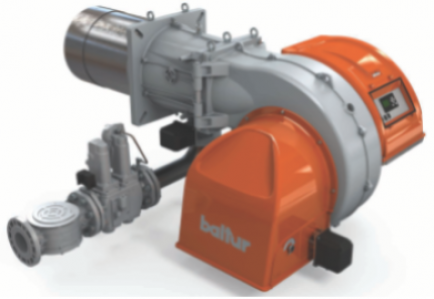

TBG ME (80-22000 кВт)

С электронным регулированием / без частотного преобразователя
80-22000

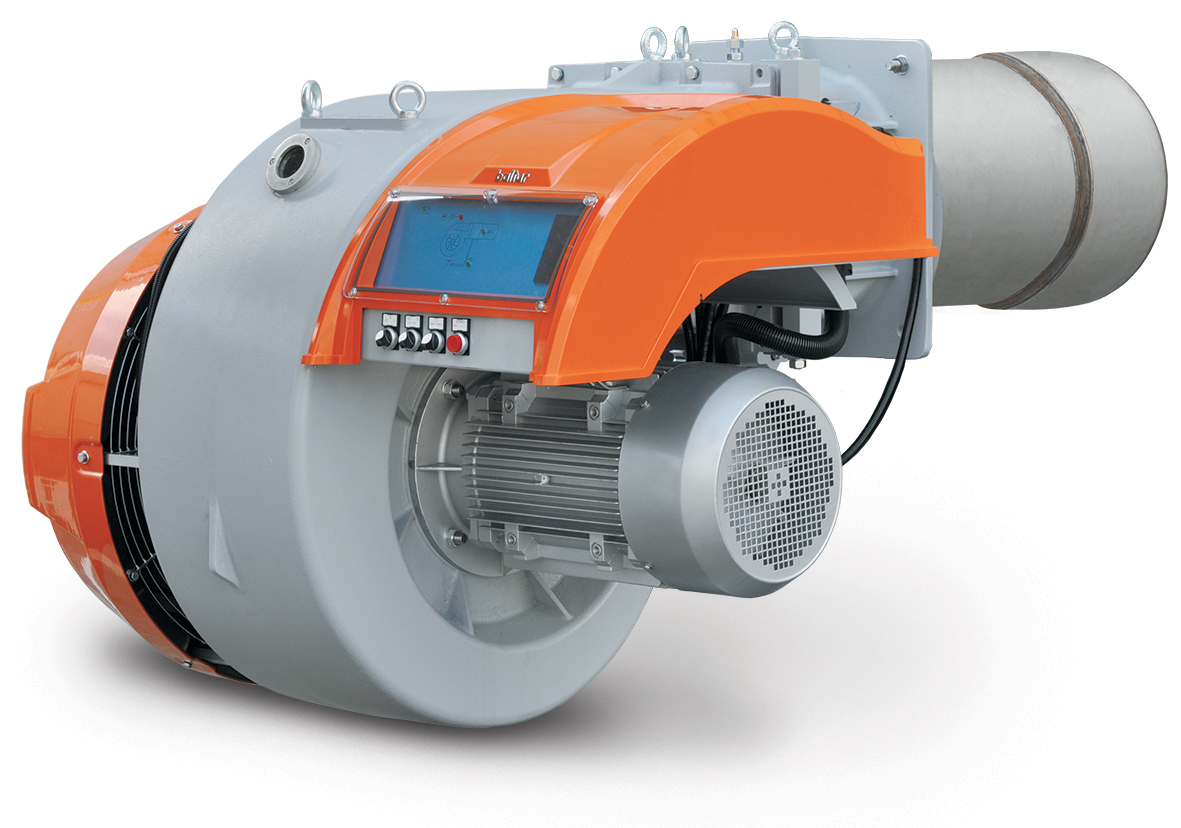

80-22000-5
80-22000-6

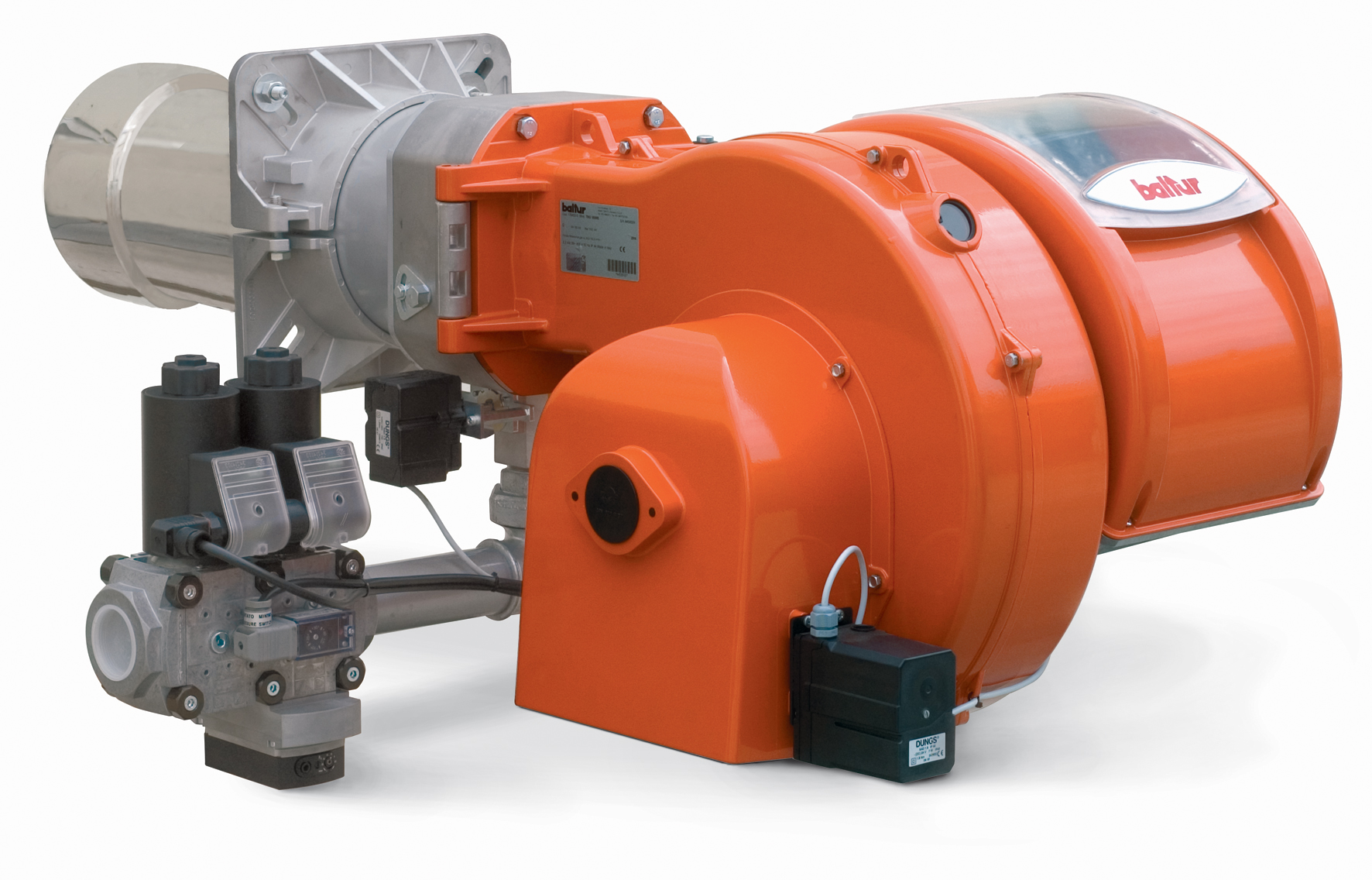

80-22000-1
80-22000-3
140
2
3
4
6
7
9
8
10
11
13
12
14
15
16
17
18
80-22000
Description

Функциональные характеристики

  • Алюминиевый корпус,
  • Воздушная заслонка с сервоприводом,
  • Газовая заслонка с сервоприводом,
  • Регулируемая подпорная шайба,
  • Вентилятор с электрическим мотором,
  • Электронный автомат горения,
  • Трансформатор розжига,
  • Электрод ионизации для контроля пламени,
  • Резьбовое присоединение газовой арматуры,
  • Реле давления воздуха на горение,
  • Головка горелки из нержавеющей жаропрочной стали с газораспределителем,
  • Штекеры подключения электропитания, газовой арматуры, управляющих сигналов
  • Подвижный фланец крепления к теплогенератору.

Технические характеристики горелок TBG ME


Модель

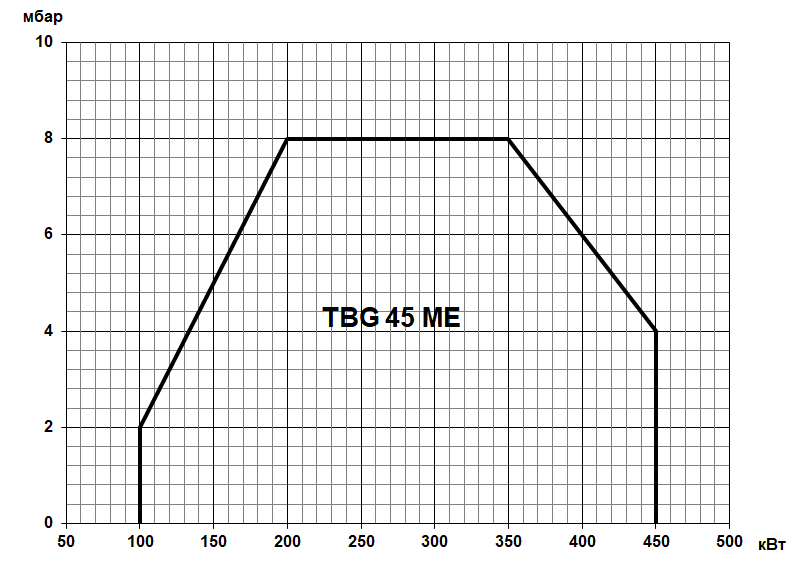

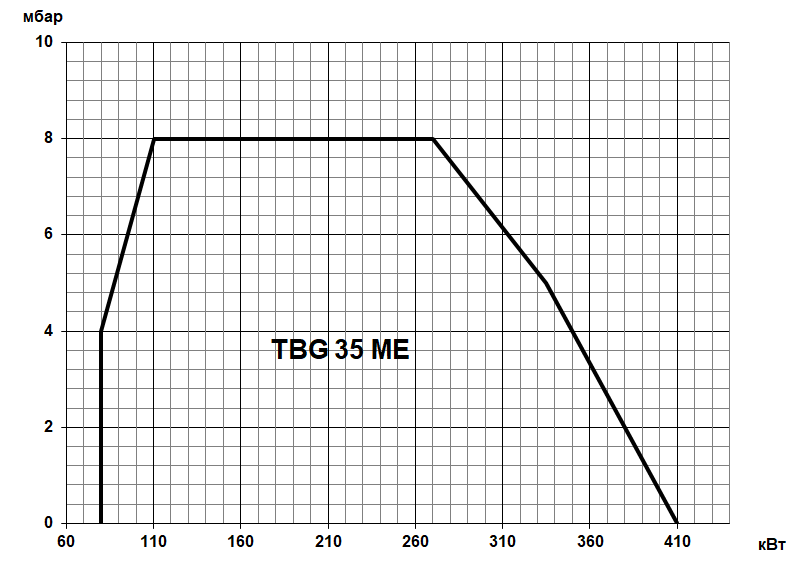

 TBG 35 ME TBG 45 ME

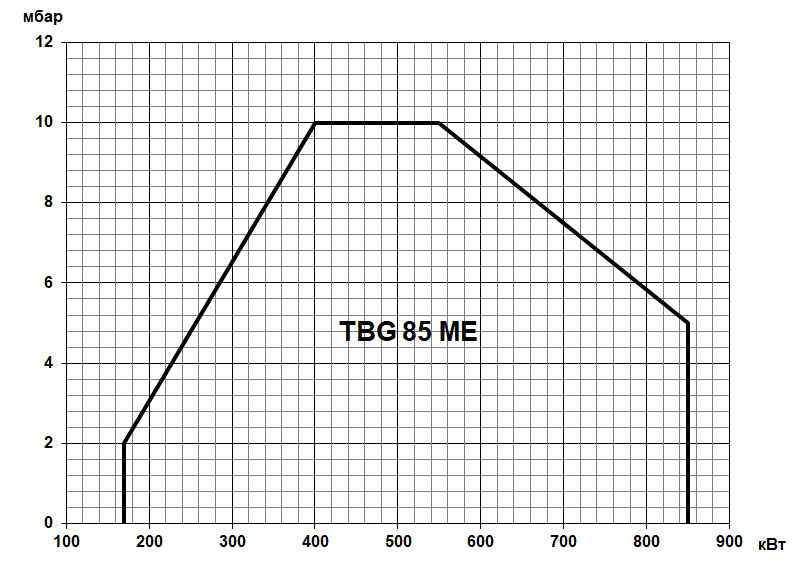

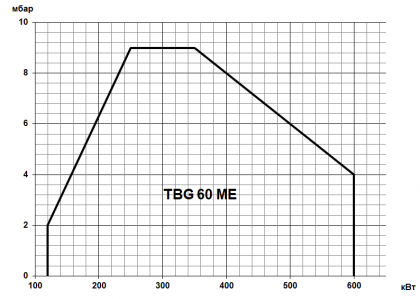

 TBG 60 ME TBG 85 ME

Мощность, Вт

 80-410 100-450 120-600 170-850
Класс вредных выбросов 3 класс
(LowNOx)		 3 класс
(LowNOx)		 3 класс
(LowNOx)		 2 класс
Регулирование мощности
модуляционное
Глубина модуляции 1:5 1:4 1:5 1:5
Регулирование топливно-воздушной смеси
электронное
Электрическая мощность, кВт
0,54

 0,7 0,97 1,6
Напряжение и частота электропитания, В/Гц
220/50
380/50
Степень защиты IP
40

Уровень шума, дБ

 76,1 73 78,8 73,0


Модель

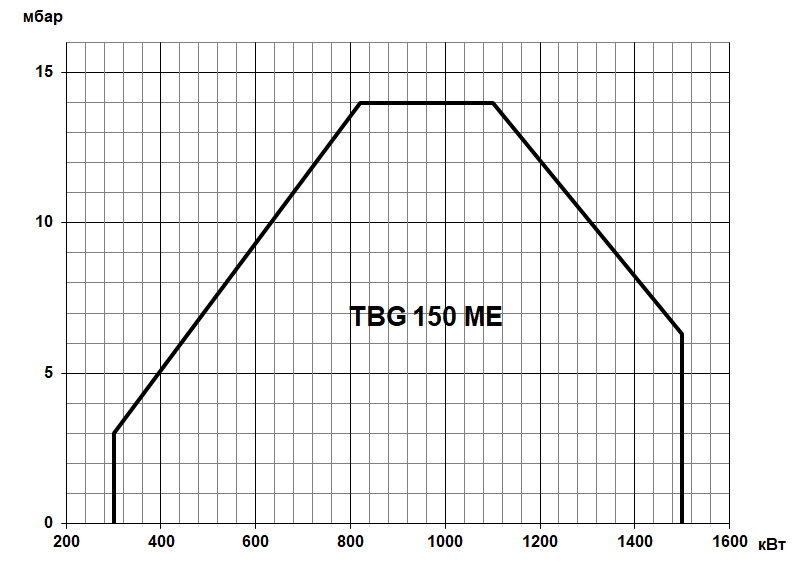

 TBG 120 ME TBG 150 ME

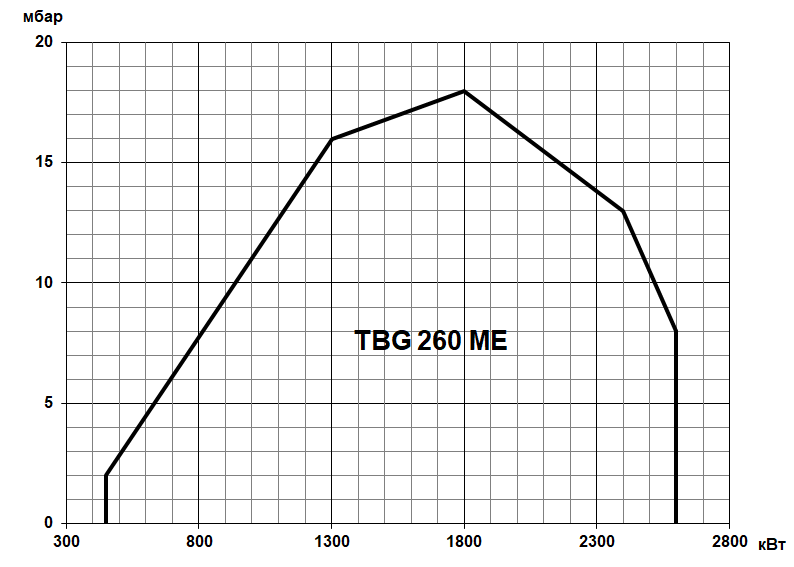

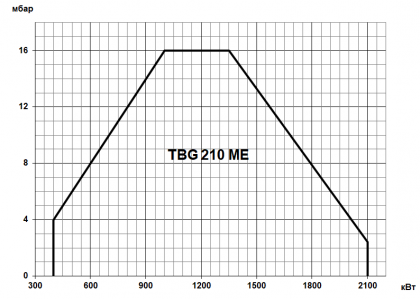

 TBG 210 ME TBG 260 ME  TBG 360 ME

Мощность, Вт

 240-1200 300-1500 400-2100 450-2600  500 - 3600
Класс вредных выбросов
2 класс

Регулирование мощности
модуляционное
Глубина модуляции
1:5

Регулирование топливно-воздушной смеси
электронное

Электрическая мощность, кВт
2

 2,8 3,7 6,5          8
Напряжение и частота электропитания, В/Гц
380/50


Степень защиты IP
40



Уровень шума, дБ

 75,6 79 85 87,8       87,8




Модель

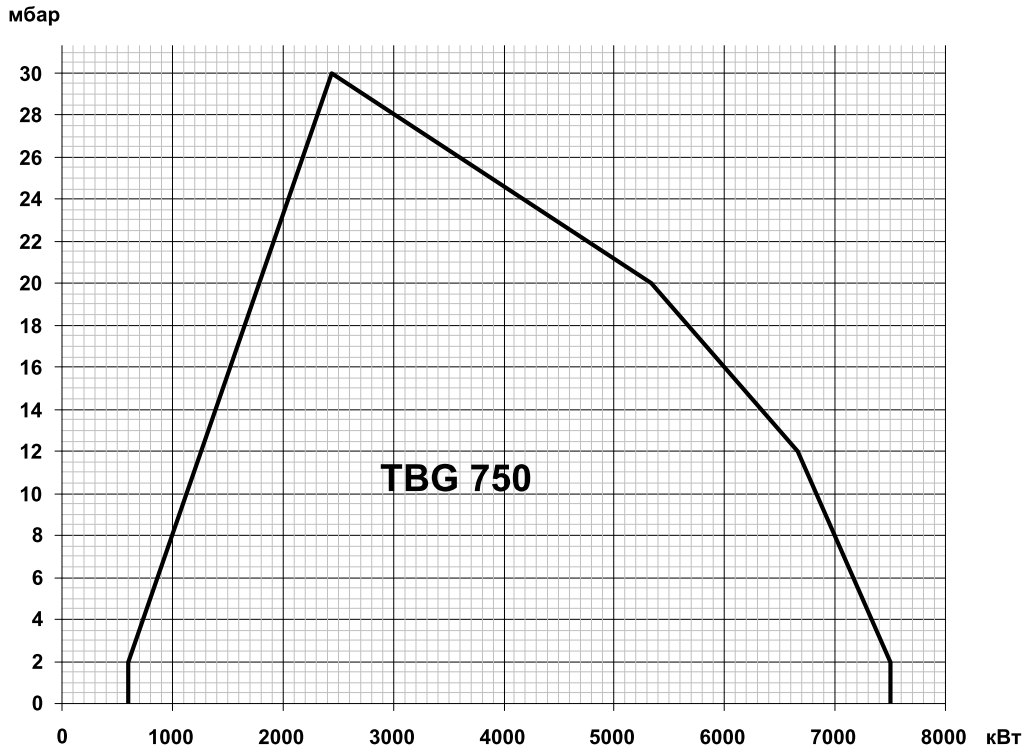

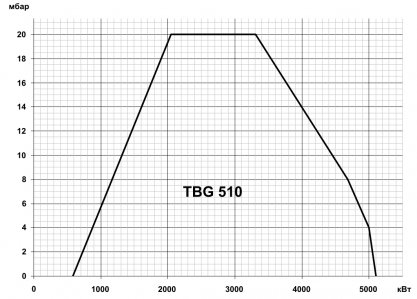

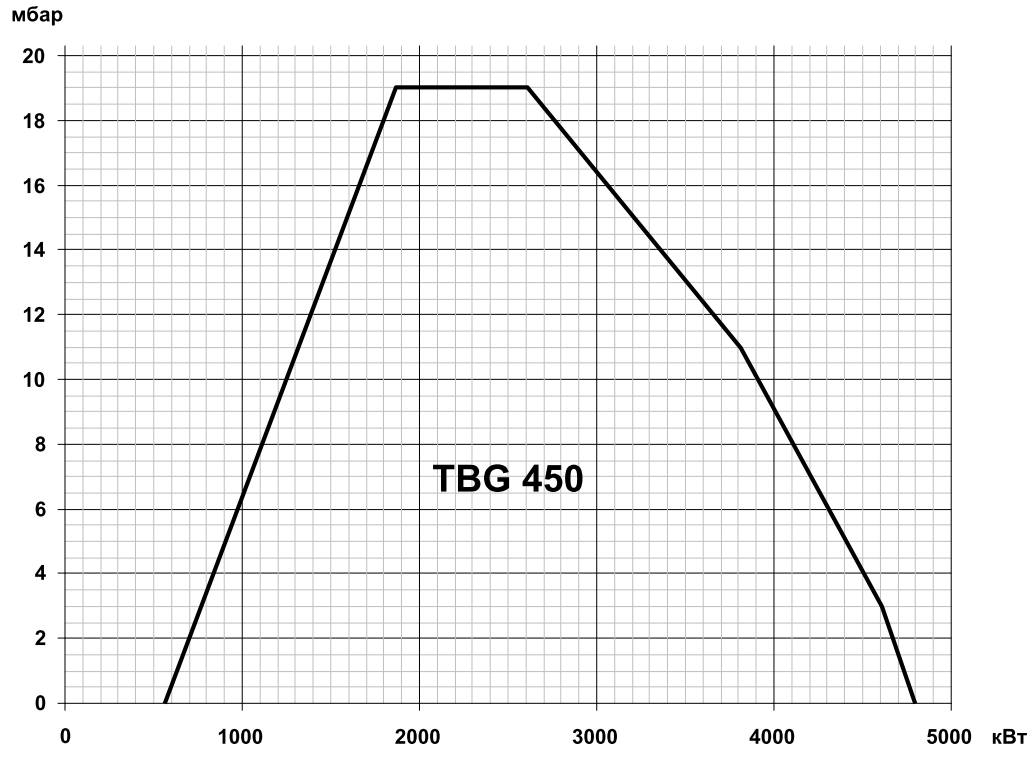

 TBG 450 ME TBG 510 ME

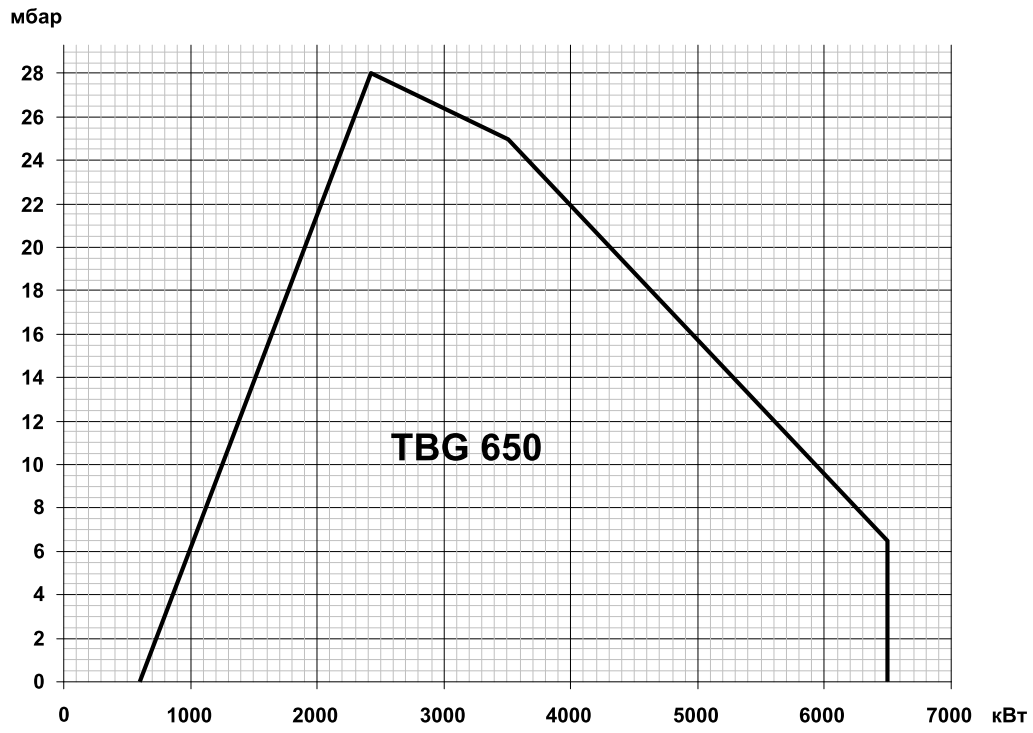

 TBG 650 ME TBG 750 ME

Мощность, Вт

 560 - 4800 580 - 5100 600 - 6500 600 - 7500
Класс вредных выбросов
2 класс
Регулирование мощности
модуляционное
Глубина модуляции
1:8

 1:8 1:11 1:12
Регулирование топливно-воздушной смеси
электронное
Электрическая мощность, кВт
10,2

 12,1 16,3 19,9
Напряжение и частота электропитания, В/Гц
380/50
Степень защиты IP 54

Уровень шума, дБ

 82 84 84 87




Модель

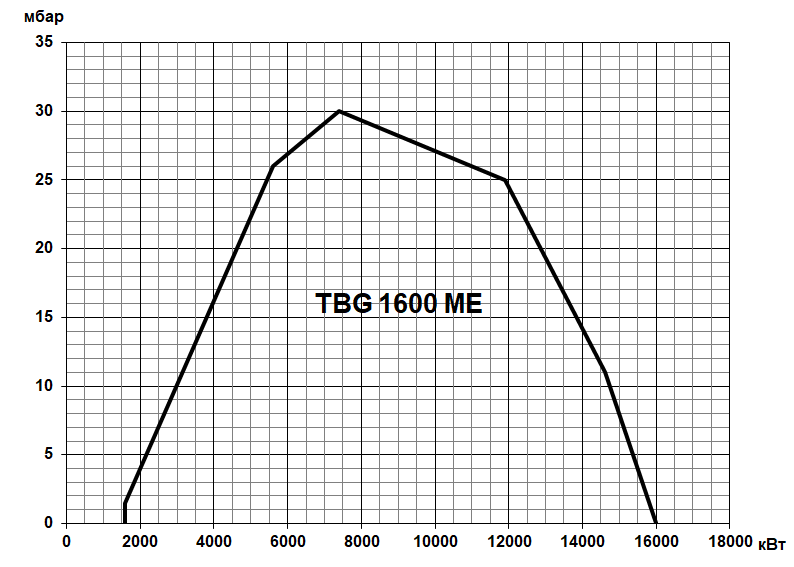

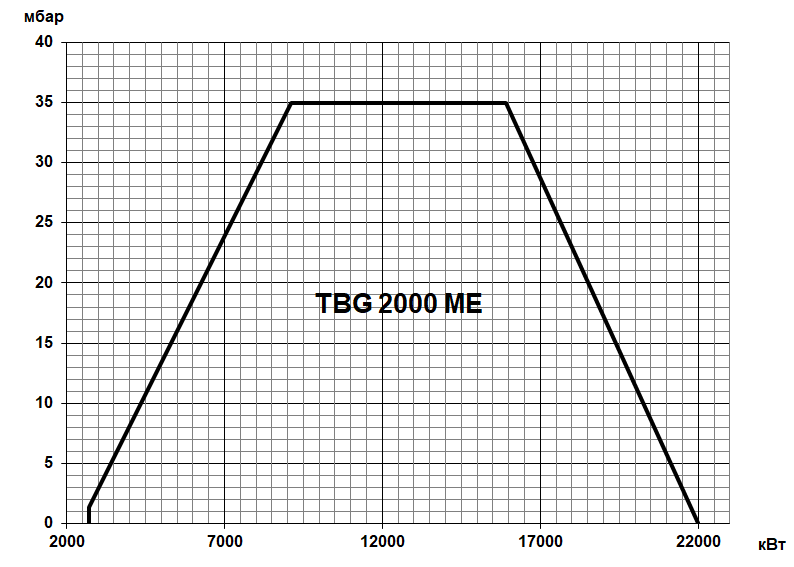

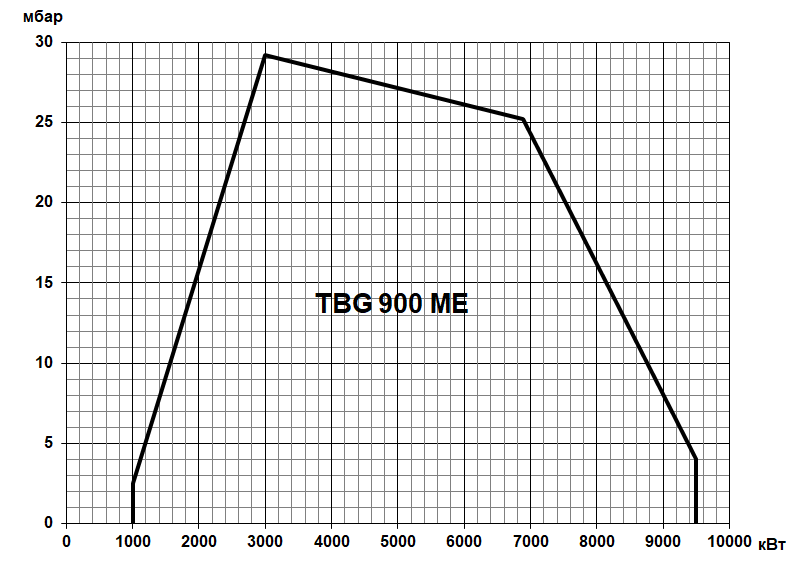

   TBG 900 ME   TBG 1100 ME   TBG 1600 ME TBG 2000 ME

Мощность, Вт

   1000 - 9500   1000 - 11000   1000 - 16000 2700 - 22000
Класс вредных выбросов                                            2 класс
Регулирование мощности                                     модуляционное
Глубина модуляции            1:10          1:11           1:10
1:8
Регулирование топливно-воздушной смеси                                        электронное
Электрическая мощность, Вт          16,7            23            31
49
Напряжение и частота электропитания, В/Гц
                                            380/50
Степень защиты IP                                                 54

Уровень шума, дБ

            79           89,9           94,4 88,2
