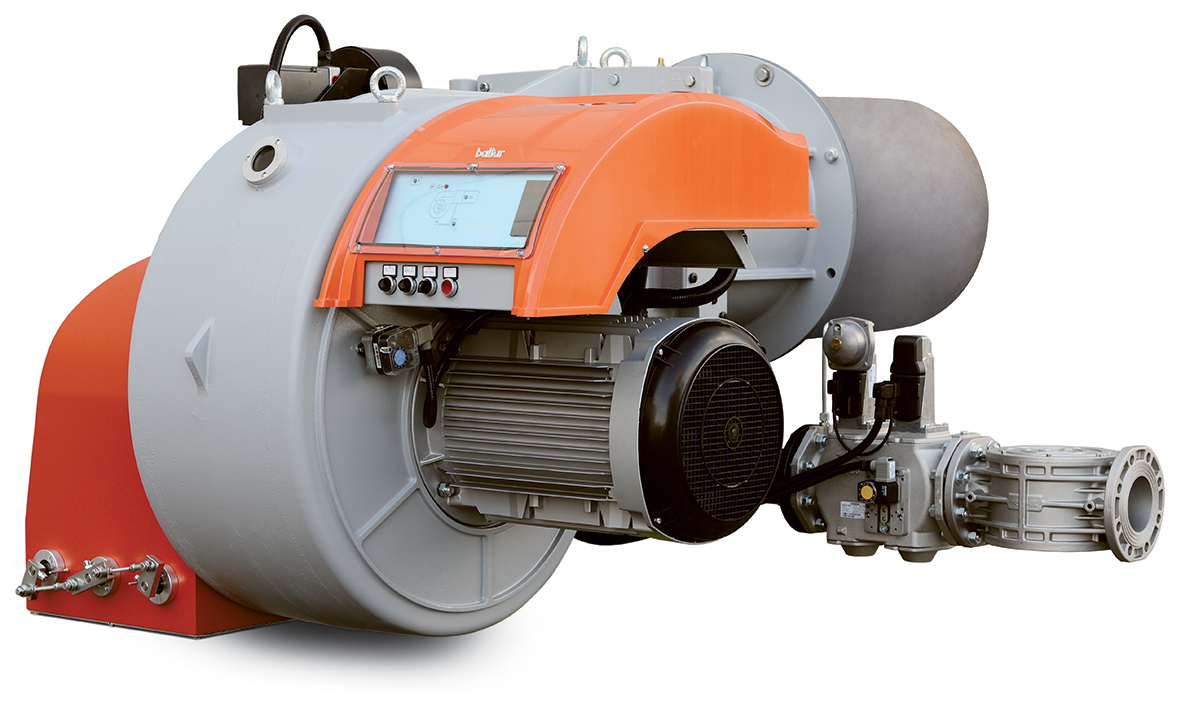

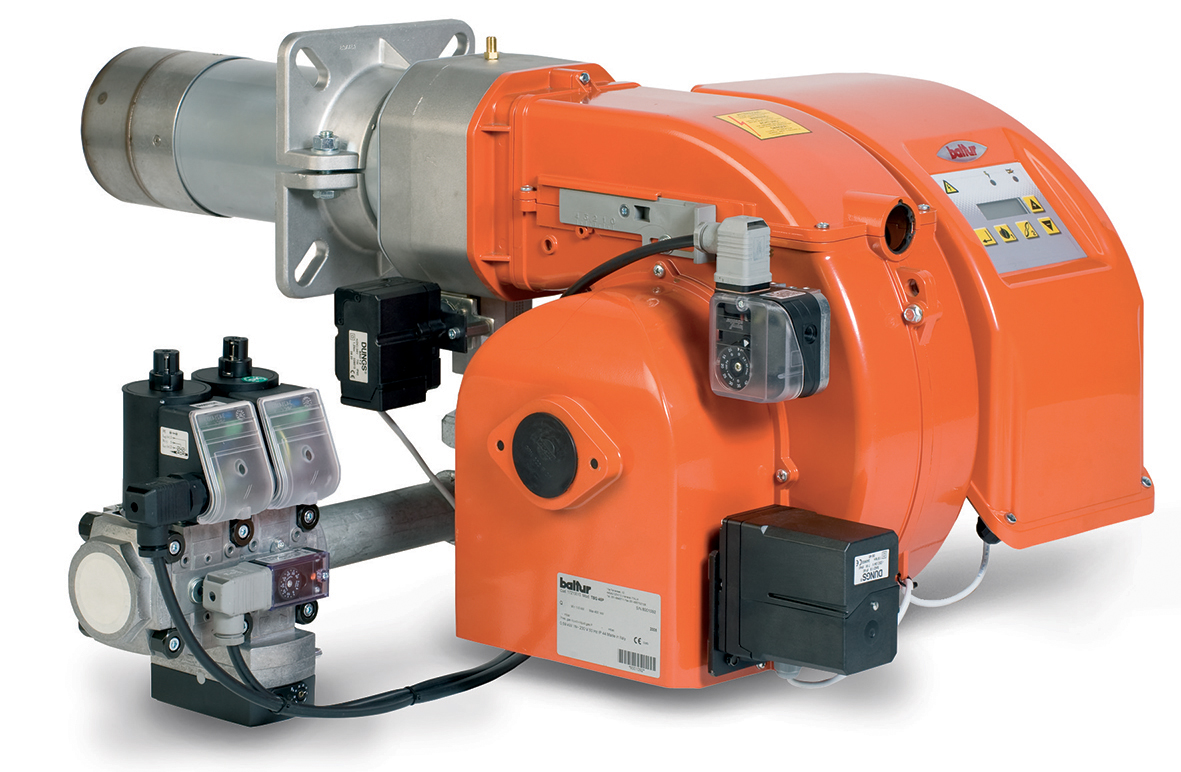

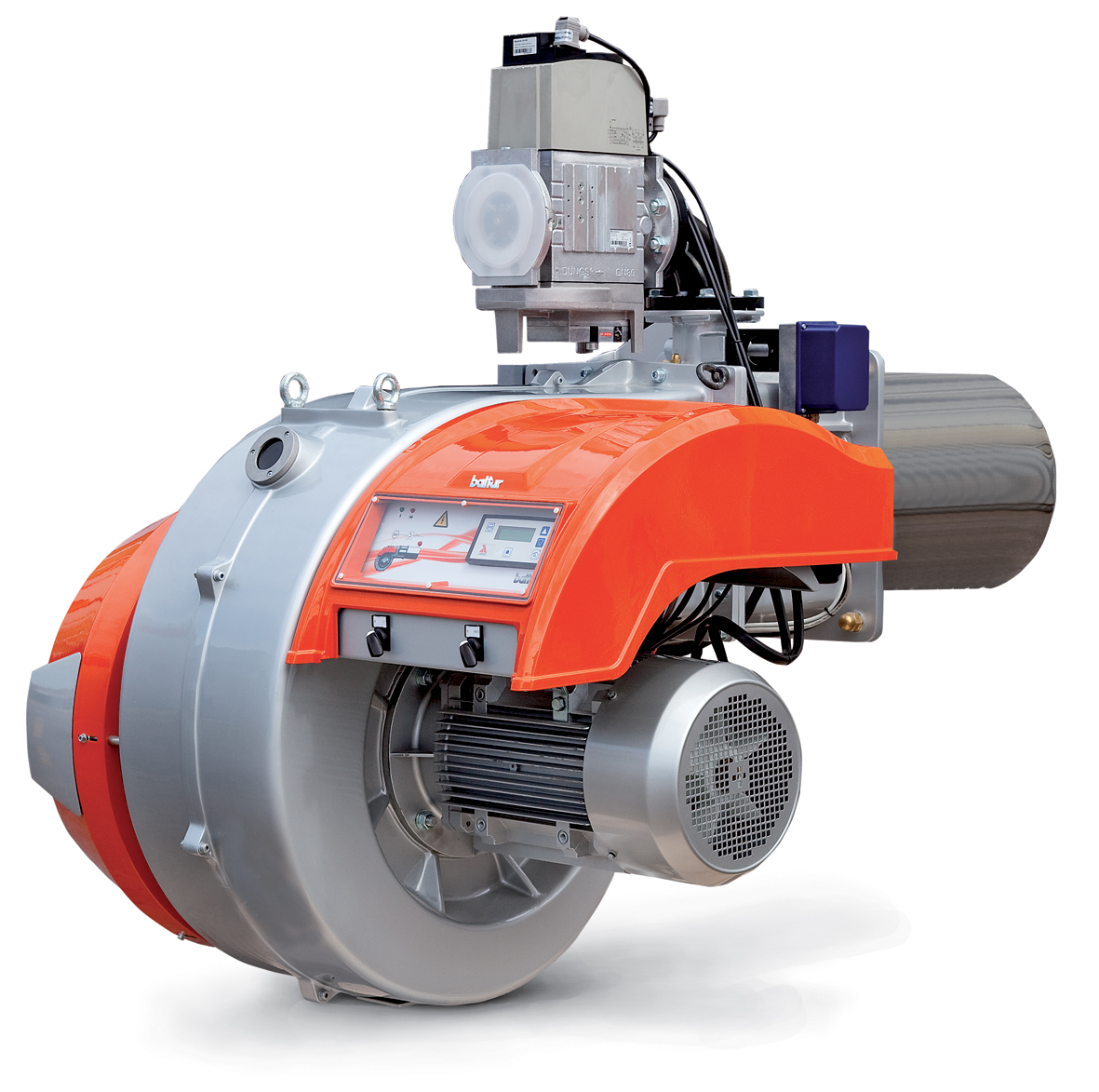

TBG ME V (100-22000 кВт)

С электронным регулированием / с частотным преобразователем

Description

Функциональные характеристики

Алюминиевый корпус.
Воздушная заслонка с сервоприводом.
Газовая заслонка с сервоприводом.
Регулируемая подпорная шайба.
Вентилятор с электрическим двигателем.
Электронный автомат горения.
Трансформатор розжига.
Регулятор мощности.
Частотный регулятор.
Модуль управления частотным регулятором.
Модуль кислородного регулирования (версия О2).
Модуль регулирования по СО в дымовых газах (версия СО).
Реле давления воздуха на горение.
Электрод ионизации для контроля пламени.
Головка горелки из нержавеющей жаропрочной стали с газораспределителем.
Штекеры для подключения электропитания, управляющих сигналов и газовой арматуры.
Подвижный фланец крепления к теплогенератору.

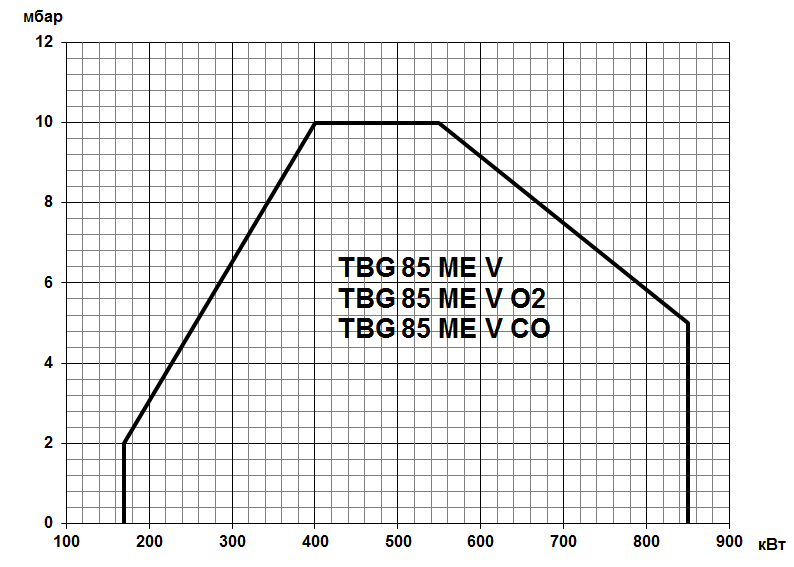

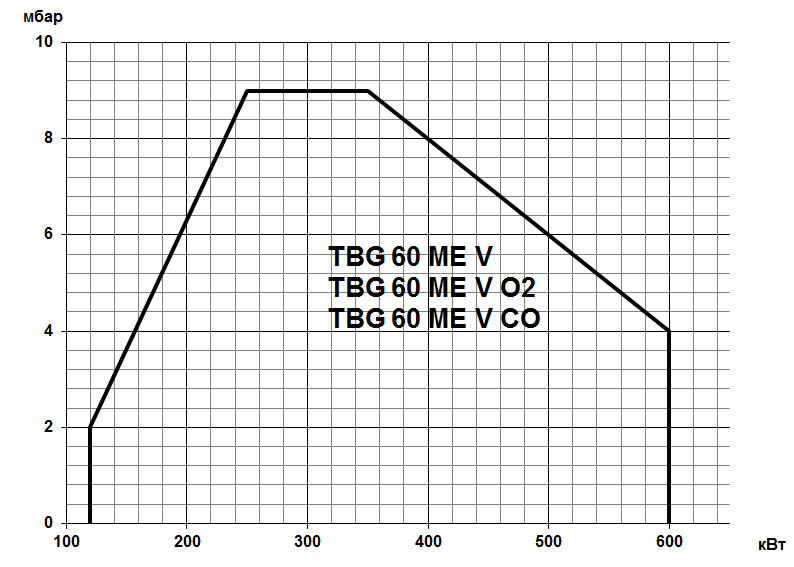

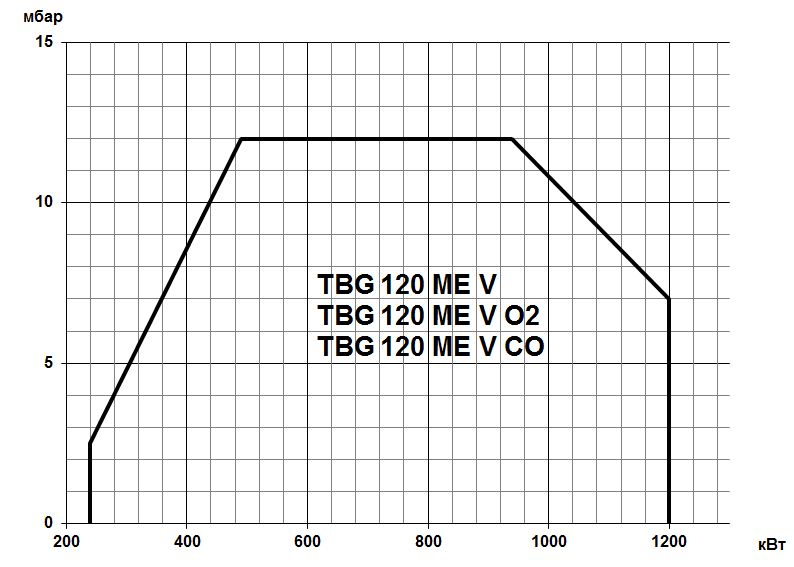

Модель	TBG 45 ME V TBG 45 ME V O2 TBG 45 ME	TBG 60 ME V TBG 60 ME V O2 TBG 60 ME	TBG 85 ME V TBG 85 ME V O2 TBG 85 ME V CO	TBG 120 ME V TBG 120 ME V O2 TBG 120 ME V CO
Тепловая мощность, кВт	100—450	120—600	170—850	240—1200
Глубина модуляции	1:4	1:5	1:5	1:5
Электрическая мощность, кВт	0,7	0,97	1,6	2,0
Уровень шума, дБ	73	78,8	73	75,5
Класс вредных выбросов	3 класс (Low NOx)		2 класс
Напряжение и частота электропитания, В/Гц	220/50	380/50
Степень электрозащиты	IP40

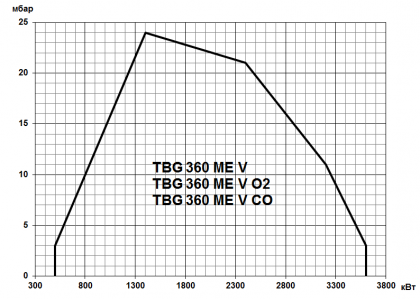

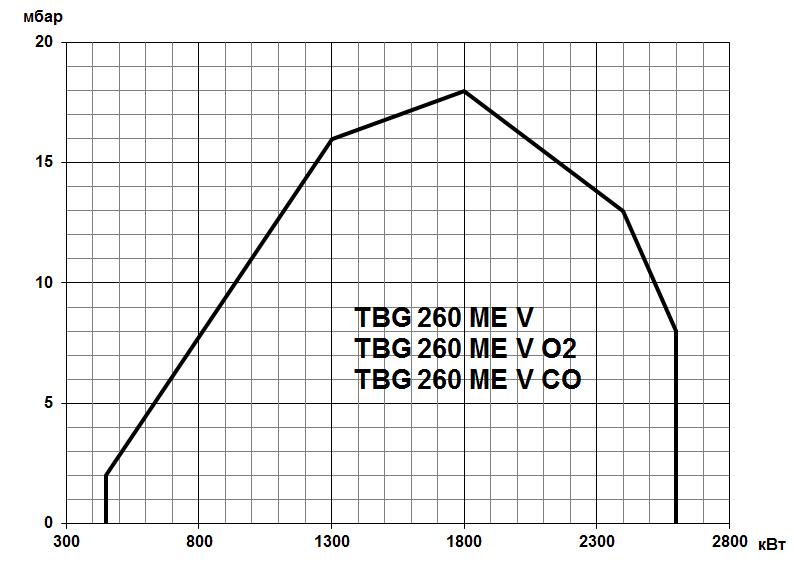

Модель	TBG 150 ME V TBG 150 ME V O2 TBG 150 ME V CO	TBG 210 ME V TBG 210 ME V O2 TBG 210 ME V CO	TBG 260 ME V TBG 260 ME V O2 TBG 260 ME C	TBG 360 ME V TBG 360 ME V O2 TBG 360 ME V CO
Тепловая мощность, кВт	300—1500	400—2100	450—2600	500—3600
Глубина модуляции	1:5			1:7
Электрическая мощность, кВт	2,8	3,7	6,5	8,0
Уровень шума, дБ	79	85	87,8	87,8
Класс вредных выбросов	2 класс
Напряжение и частота электропитания, В/Гц	380/50
Степень электрозащиты	IP40

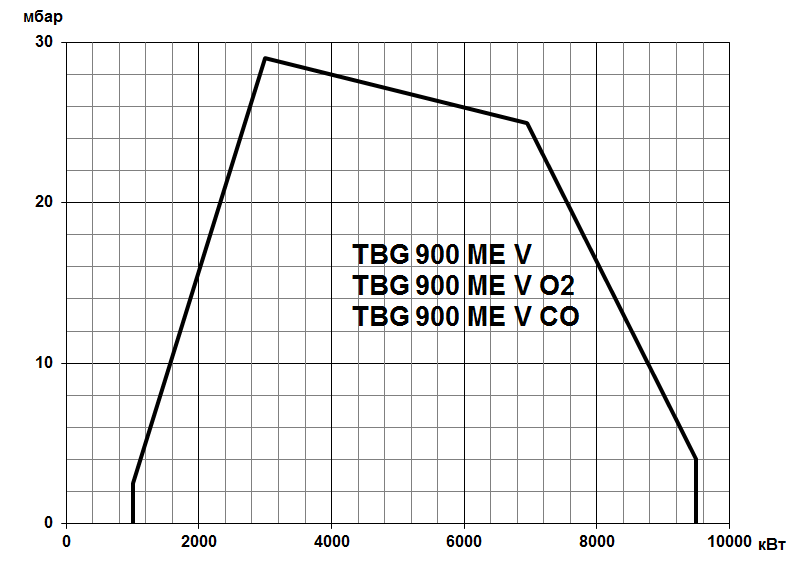

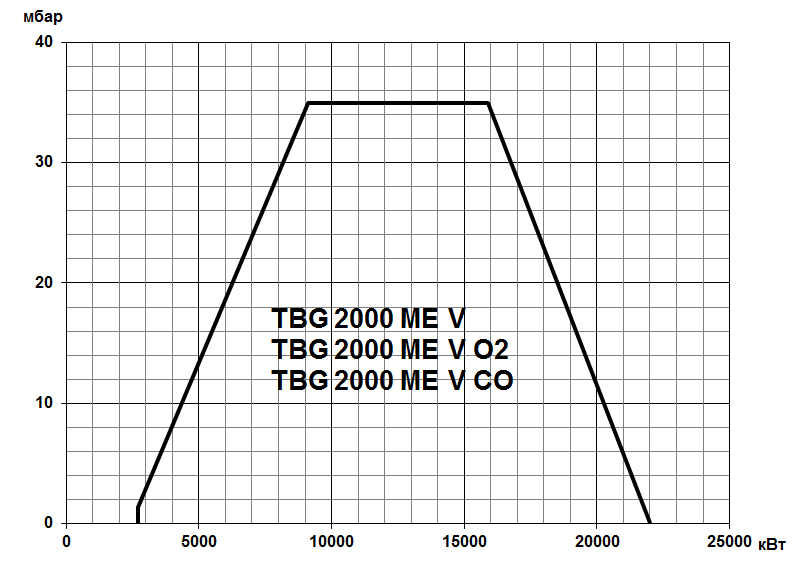

Модель	TBG 900 ME V TBG 900 ME V O2 TBG 900 ME V CO	TBG 1100 ME V TBG 1100 ME V O2 TBG 1100 ME V CO	TBG 1600 ME V TBG 1600 ME V O2 TBG 1600 ME V CO	TBG 2000 ME V TBG 2000 ME V O2 TBG 2000 ME V CO
Тепловая мощность, кВт	1000—9500	1000—11000	1000—16000	2700—22000
Глубина модуляции	1:10	1:11	1:10	1:8
Электрическая мощность, кВт	16,7	23	31	49
Уровень шума, дБ	83	89,4	94,4	88,2
Класс вредных выбросов	2 класс
Напряжение и частота электропитания, В/Гц	380/50
Степень электрозащиты	IP54
