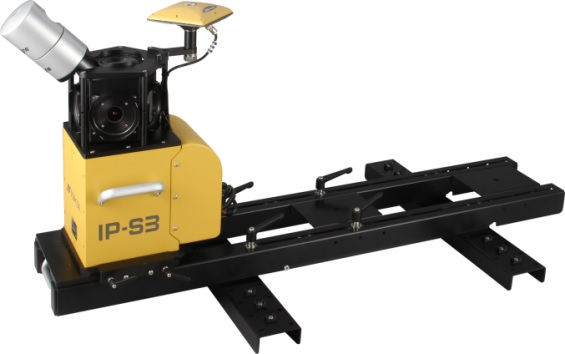

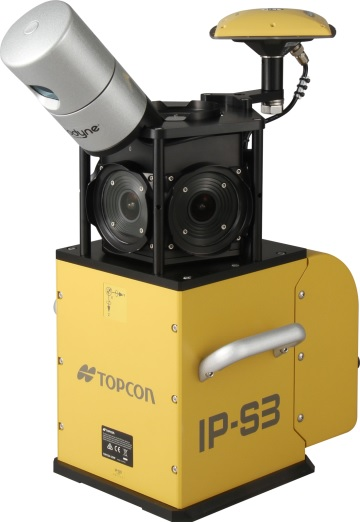

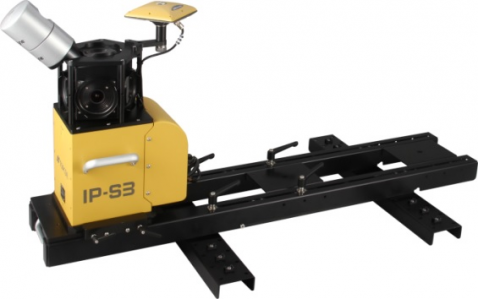

TOPCON IP-S3

Описание

Новый лазерный сканер TOPCON IP-S3 с частотой сканирования до 700000 точек в секунду позволяет снимать в радиусе 100 метров от автомобиля. Характерной особенностью данного лазерного сканера является то, что он может одновременно излучать и принимать до 32 лазерных импульсов. В сумме эти особенности позволяют создать облако точек очень высокой плотности, что позволить зафиксировать все детали снимаемых объектов.

Система мобильного сканирования Topcon IP-S3 оснащена современной 30 мегапиксельной панорамной фотокамерой, которая выполняет фотосъемку через заданные интервалы времени или расстояния. Детальные панорамные фотоснимки в последующем значительно облегчают дешифрирование и рисовку топографических планов, делая весь этот процесс наглядными и простым.

В системе используется всего один одометр (счетчик пройденного пути — поставляется в комплекте), устанавливаемый на заднее колесо автомобиля. Это делает монтаж системы еще более простым и быстрым.

Новое программное обеспечение, которое поставляется в комплекте с системой мобильного сканирования, имеет две части.

Mobile Master Field осуществляет управление всей системой мобильного сканирования — с помощью него система может быть настроена необходимым образом, оно же контролирует текущее состояние всех сенсоров, ведет контроль за накоплением и целостностью информации, анализирует получаемые данные.

Magnet Collage используется для выполнения комплексной постобработки полученных от всех сенсоров системы данных, преобразование систем координат, экспорта полученных данных. Также в этом модуле программного обеспечения можно произвести предварительную рисовку ситуации прямо по фотографии, задавая линиям и точкам необходимые полевые коды.

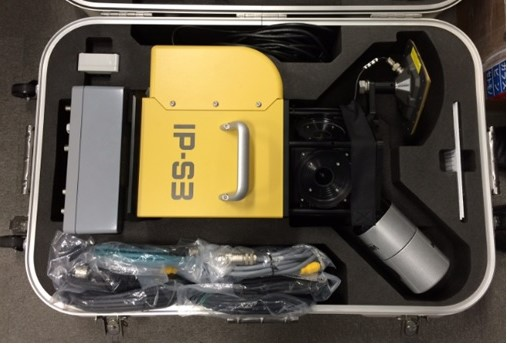

Система мобильного сканирования Topcon IP-S3 поставляется полностью готовой к использованию и откалиброванной производителем для получения наилучшего результата.

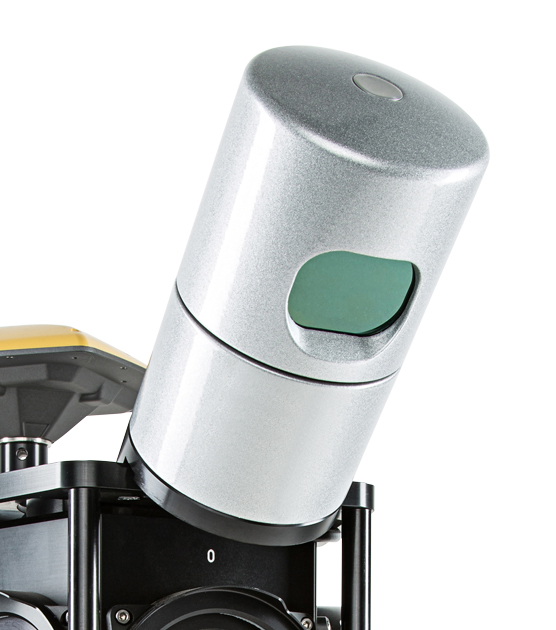

Лазерный сканер

В состав системы входят лазерный сканер, способный одновременно отправлять и принимать 32 лазерных импульса. Сканер обеспечивает плотность измерений до 700000 точек в секунду.

Цифровая камера

Входящая в состав системы цифровая панорамная фотокамера с общим разрешением 30МП имеет 6 объективов — один направлен вертикально вверх, остальные пять равномерно расположены в горизонтальной плоскости. Такая конфигурация оптики позволяет получать панорамные снимки всей окружающей ситуации (включая своды мостов и тоннелей). Фотосъемка может выполняться с частотой до 15 кадров в секунду. Снимки можно использовать для окрашивания облаков точек лазерных отражений, либо отдельно просто в качестве изображений объектов. Каждый снимок имеет метку времени и координатную привязку.

ГНСС приемник

Встроенный спутниковый двухчастотный ГЛОНАСС/GPS приемник позволяет рассчитать трехмерные координаты транспортного средства на каждый момент времени. Расчет координат производится в результате постобработки данных с ГНСС приемника и базовой ГНСС станции, работающей в районе работ.

Блок инерциальных измерений

Блок инерциальных измерений (IMU) интегрирован в блок управления системой. Он отвечает за получение данных о пространственной ориентации автомобиля во время движения. В тех ситуациях, когда отсутствуют данные спутниковых определений (при проезде туннелей, под мостами и т.п.), данные с этого датчика наряду с данными с датчиков-одометров используются для расчета координат автомобиля на каждый момент времени.

Датчик-одометр

Этот датчик устанавливается на заднее колесо автомобиля для точного учета пройденного автомобилем расстояния. В тех случаях, когда отсутствует видимость неба для спутниковых определений, данные с этих датчиков совместно с данными с блока инерциальных измерений позволяют вычислить координаты автомобиля на каждый момент времени.

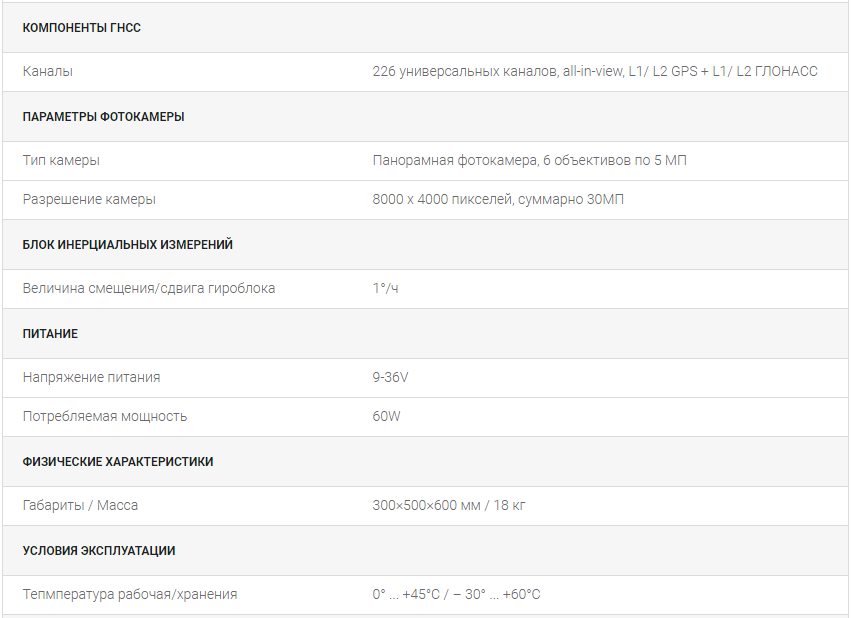

Технические характеристики

Сертификаты / Документы

• Брошюра
