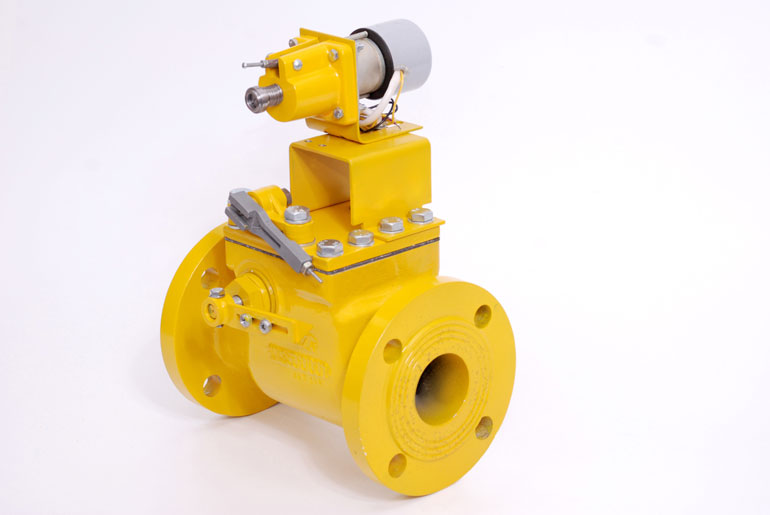

Клапан предохранительный электромагнитный газовый, модернизированный КПЭГ М
Предназначены для использования в качестве запорного устройства трубопроводных магистралей с рабочей средой
Description
Описание
Клапаны предохранительные газовые модернизированные КПЭГ-М предназначены для использования в качестве запорного устройства трубопроводных магистралей с рабочей средой: природный газ по ГОСТ 5542 и воздух.
Технические характеристики
| Наименование параметра или характеристики | Значение |
|---|---|
| Условное давление, МПа (кгс/см2), неболее | 1,2 (12) |
| Напряжение питания переменноготока частотой (50±1) Гц, В | 220 |
| Потребляемая мощность, ВА, не более | 10 |
| Время срабатывания клапана, с, неболее | 1 |
| Испытательное давление дляпрокладочных и стыковочных соединенийклапана, МПа (кгс/см2), не более | 1,8 (18) |
Модификации
Клапан предохранительный электромагнитный газовый, модернизированный КПЭГ М DN 50
| Наименование параметра или характеристики | Значение |
|---|---|
| Диаметр условного прохода, мм | 50 |
| Габаритные размеры, мм, неболее | 230x190x300 |
| Масса, кг, не более | 8,5 |
| Способ присоединения к трубопроводу | Фланцевый |
| Вид корпуса | Литой |
| Строительные размеры L1xB1xH1(мм), D(G), d(кол. отв.) | 225 x 185 x 295, 125, 18 |
Клапан предохранительный электромагнитный газовый, модернизированный КПЭГ М DN 100
| Наименование параметра или характеристики | Значение |
|---|---|
| Диаметр условного прохода, мм | 100 |
| Габаритные размеры, мм, неболее | 360x258x455 |
| Масса, кг, не более | 18 |
| Способ присоединения к трубопроводу | Фланцевый |
| Вид корпуса | Литой |
| Строительные размеры L1xB1xH1(мм), D(G), d(кол. отв.) | 355x253x450, 180, 18(4) |
